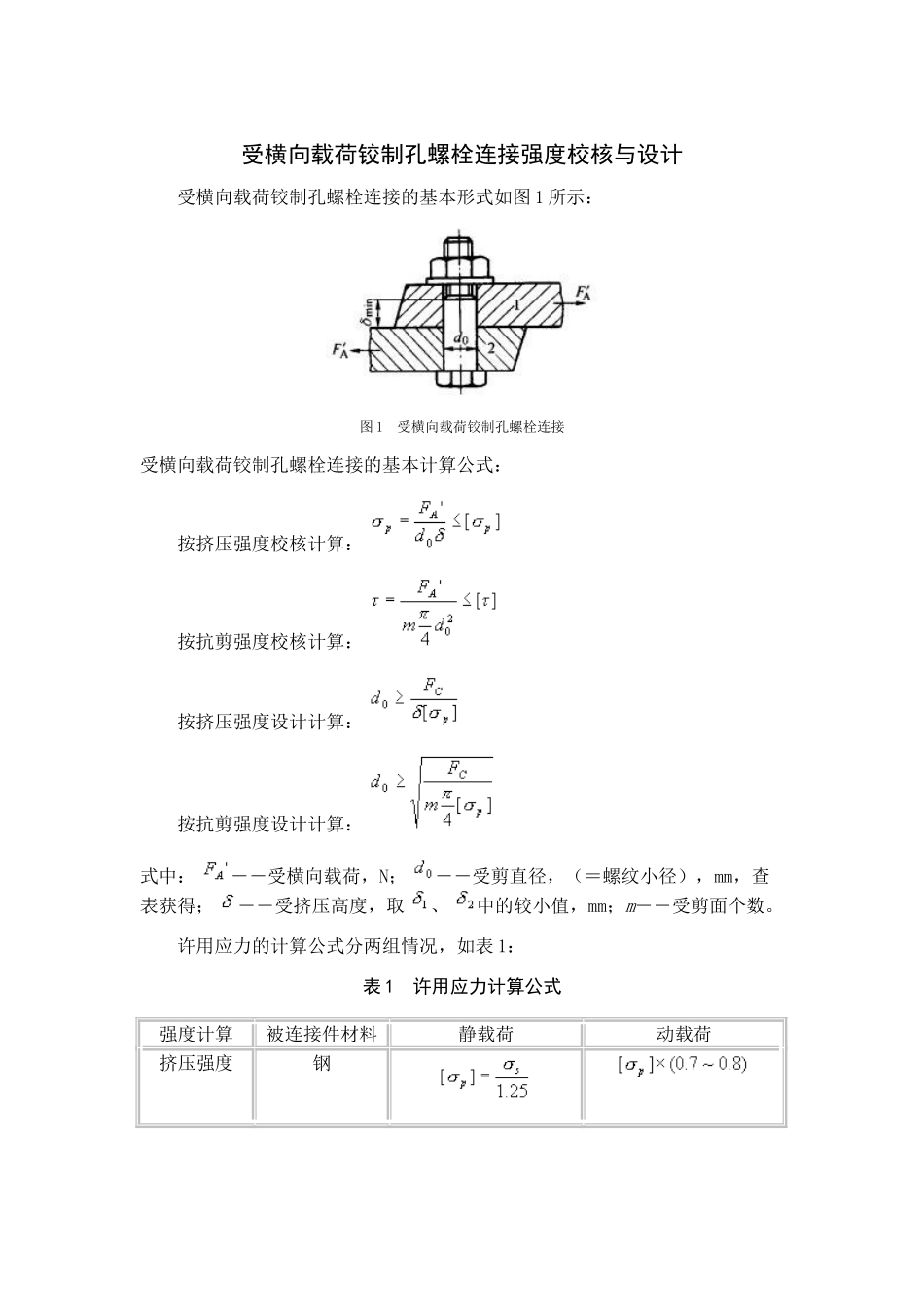

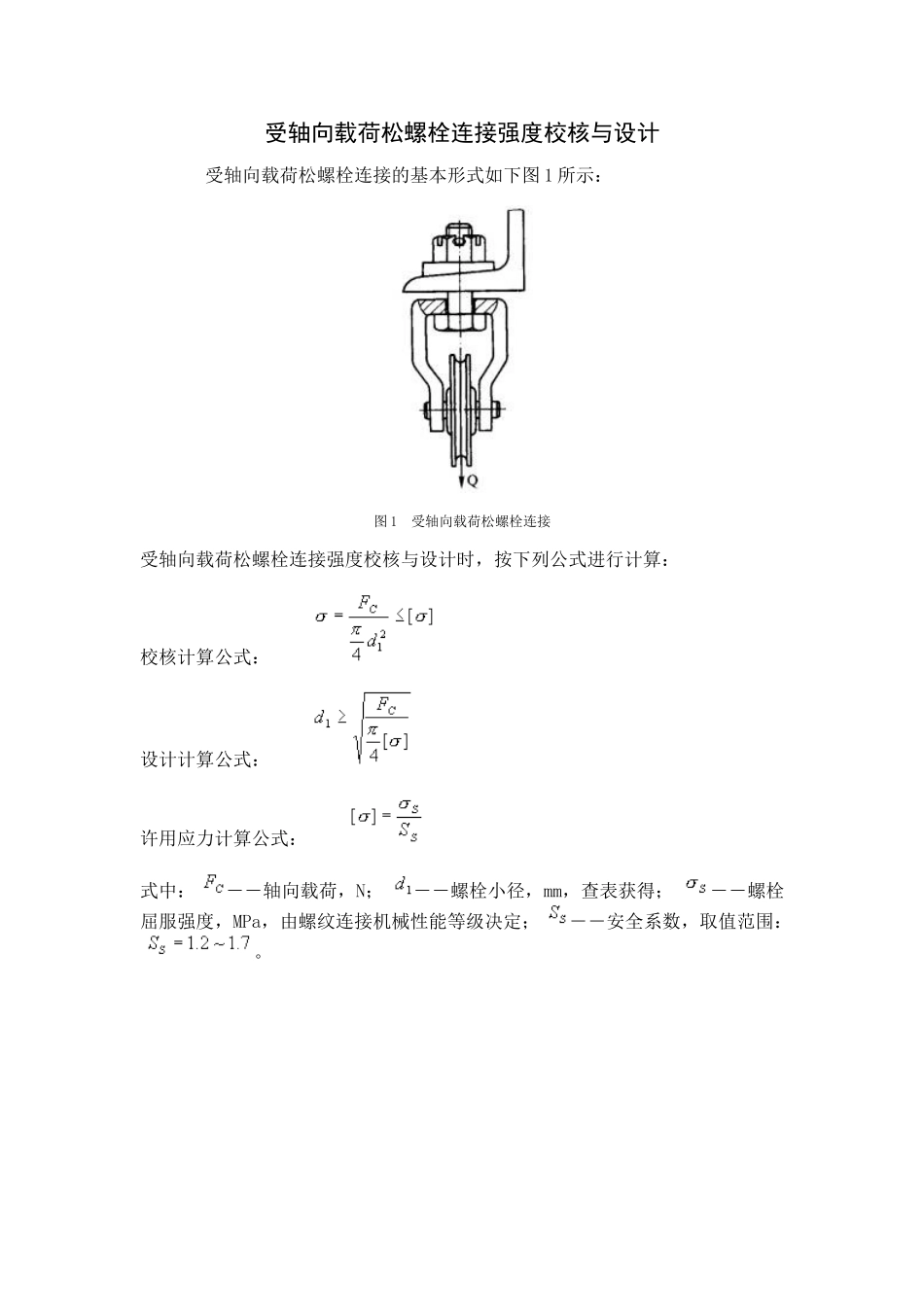

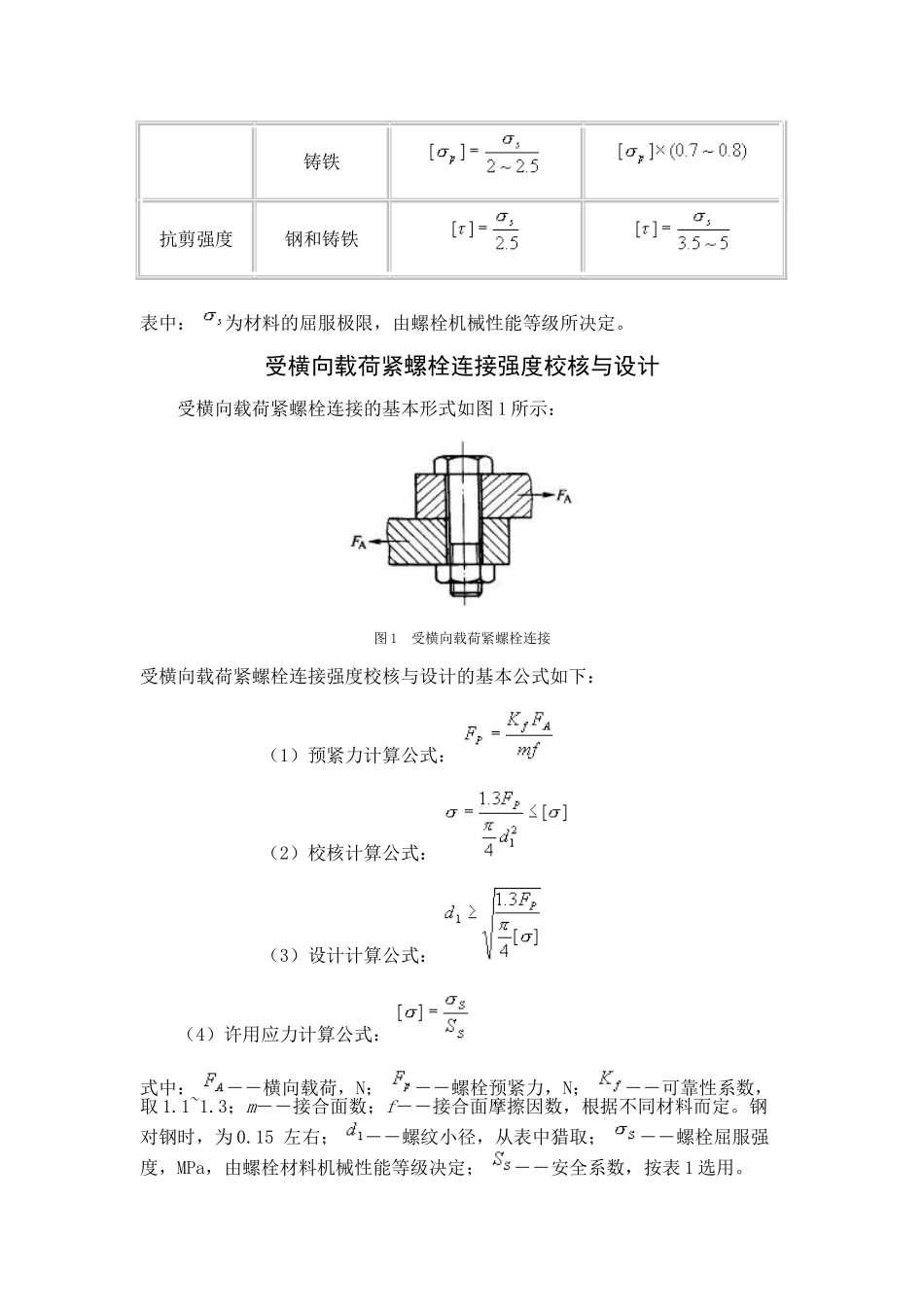

受轴向载荷松螺栓连接强度校核与设计 受轴向载荷松螺栓连接的基本形式如下图 1 所示：图 1 受轴向载荷松螺栓连接受轴向载荷松螺栓连接强度校核与设计时，按下列公式进行计算：校核计算公式： 设计计算公式： 许用应力计算公式： 式中： ――轴向载荷，N； ――螺栓小径，mm，查表获得； ――螺栓屈服强度，MPa，由螺纹连接机械性能等级决定； ――安全系数，取值范围： 。受横向载荷铰制孔螺栓连接强度校核与设计 受横向载荷铰制孔螺栓连接的基本形式如图 1 所示：图 1 受横向载荷铰制孔螺栓连接受横向载荷铰制孔螺栓连接的基本计算公式： 按挤压强度校核计算： 按抗剪强度校核计算： 按挤压强度设计计算： 按抗剪强度设计计算： 式中： ――受横向载荷，N； ――受剪直径，（＝螺纹小径），mm，查表获得； ――受挤压高度，取 、 中的较小值，mm；m――受剪面个数。 许用应力的计算公式分两组情况，如表 1：表 1 许用应力计算公式强度计算被连接件材料静载荷动载荷挤压强度钢铸铁抗剪强度钢和铸铁表中： 为材料的屈服极限，由螺栓机械性能等级所决定。受横向载荷紧螺栓连接强度校核与设计 受横向载荷紧螺栓连接的基本形式如图 1 所示：图 1 受横向载荷紧螺栓连接受横向载荷紧螺栓连接强度校核与设计的基本公式如下： （1）预紧力计算公式： （2）校核计算公式： （3）设计计算公式： （4）许用应力计算公式： 式中： ――横向载荷，N； ――螺栓预紧力，N； ――可靠性系数，取 1.1~1.3；m――接合面数；f――接合面摩擦因数，根据不同材料而定。钢对钢时，为 0.15 左右； ――螺纹小径，从表中猎取； ――螺栓屈服强度，MPa，由螺栓材料机械性能等级决定； ――安全系数，按表 1 选用。表 1 预紧螺栓连接的安全系数材料种类静载荷动载荷M6~M16M16~M30M30~M60M6~M16M16~M30M30~M60碳钢4~33~22~1.310~6.56.56.5~10合金钢5~44~2.52.57.5~556~7.5受轴向载荷紧螺栓连接（静载荷）强度校核与设计 受轴向载荷紧螺栓连接的基本形式如图 1 所示：图 1 受轴向载荷紧螺栓连接受轴向载荷紧螺栓连接的基本公式： 强度校核计算公式： 螺栓设计计算公式： 许用应力计算公式： 总载荷计算公式： 预紧力计算公式： 残余预紧力计算公式： 式中： ――轴向载荷，N； ――螺栓所受轴向总载荷，N； ――残余预紧力，N； ――螺栓小径，mm，查表获得； ――残余预紧力系数，可按表 1 选取...
