行车上满堂红脚手架专项施工方案

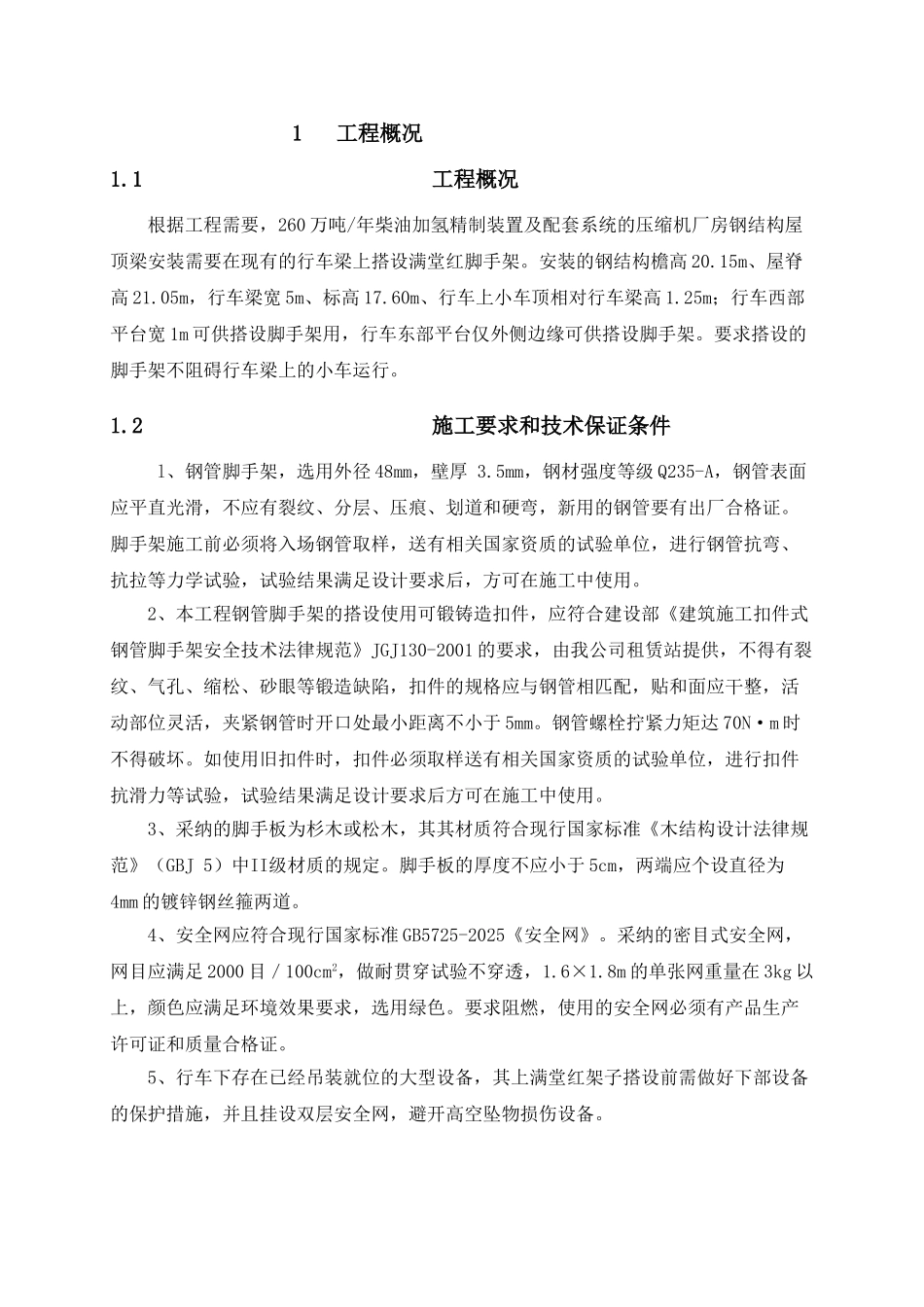

1 工程概况1.1工程概况根据工程需要，260 万吨/年柴油加氢精制装置及配套系统的压缩机厂房钢结构屋顶梁安装需要在现有的行车梁上搭设满堂红脚手架。安装的钢结构檐高 20.15m、屋脊高 21.05m，行车梁宽 5m、标高 17.60m、行车上小车顶相对行车梁高 1.25m；行车西部平台宽 1m 可供搭设脚手架用，行车东部平台仅外侧边缘可供搭设脚手架。要求搭设的脚手架不阻碍行车梁上的小车运行。1.2施工要求和技术保证条件 l、钢管脚手架，选用外径 48mm，壁厚 3.5mm，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 的要求，由我公司租赁站提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于 5mm。钢管螺栓拧紧力矩达 70N·m 时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、采纳的脚手板为杉木或松木，其其材质符合现行国家标准《木结构设计法律规范》（GBJ 5）中II级材质的规定。脚手板的厚度不应小于 5cm，两端应个设直径为4mm 的镀锌钢丝箍两道。4、安全网应符合现行国家标准 GB5725-2025《安全网》。采纳的密目式安全网，网目应满足 2000 目／100cm2，做耐贯穿试验不穿透，1.6×1.8m 的单张网重量在 3kg 以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。5、行车下存在已经吊装就位的大型设备，其上满堂红架子搭设前需做好下部设备的保护措施，并且挂设双层安全网，避开高空坠物损伤设备。2施工工艺技术2.1施工流程定位设置通长脚手板→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→铺设脚手板和挂设安全网和兜网。搭设的脚手架示意图参见附图 1-附图 2 五份附图。2.2施工方法及注意事项定距定位。根据构造要求在建筑物内用尺放样出立杆的位置，并做...
