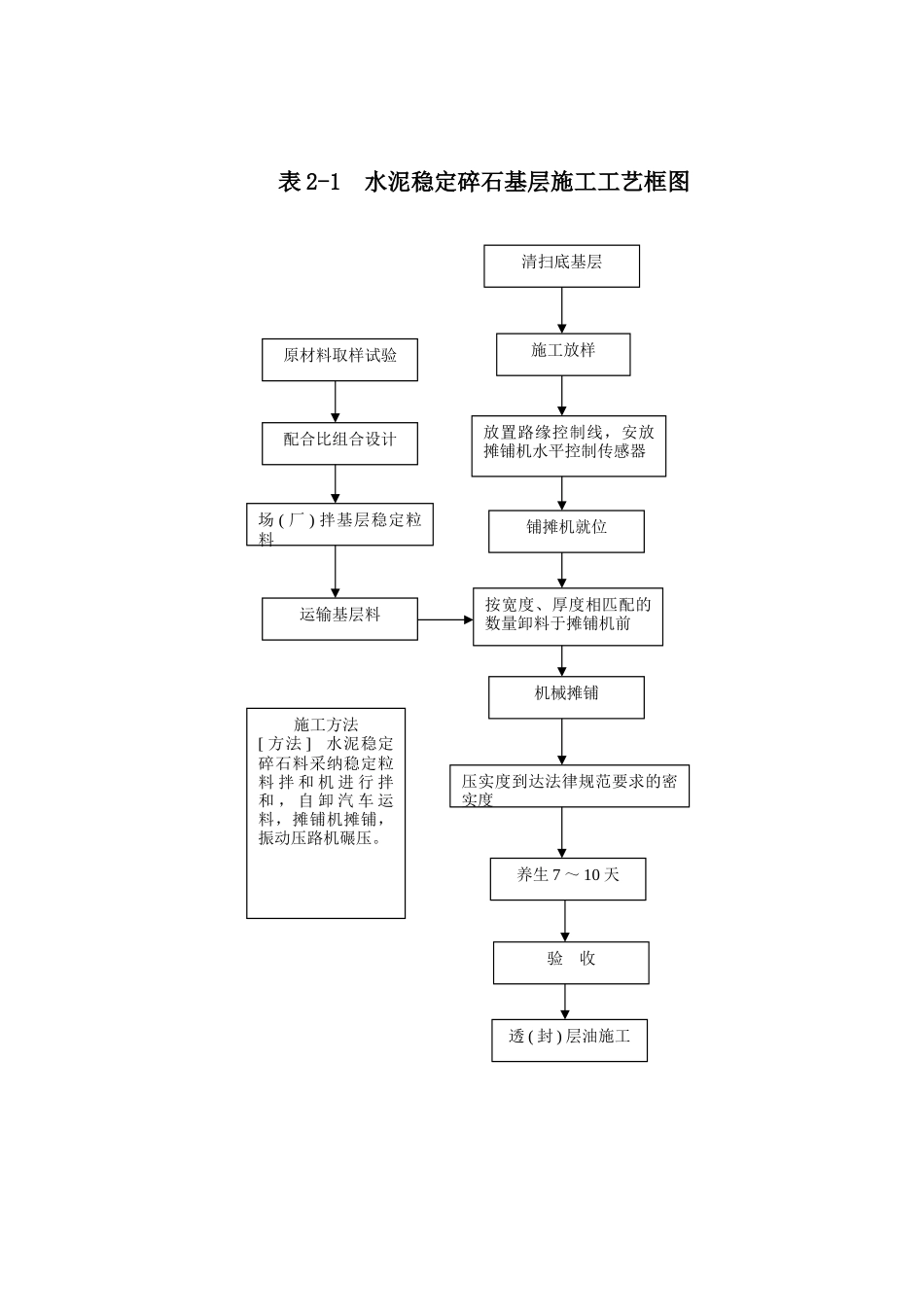

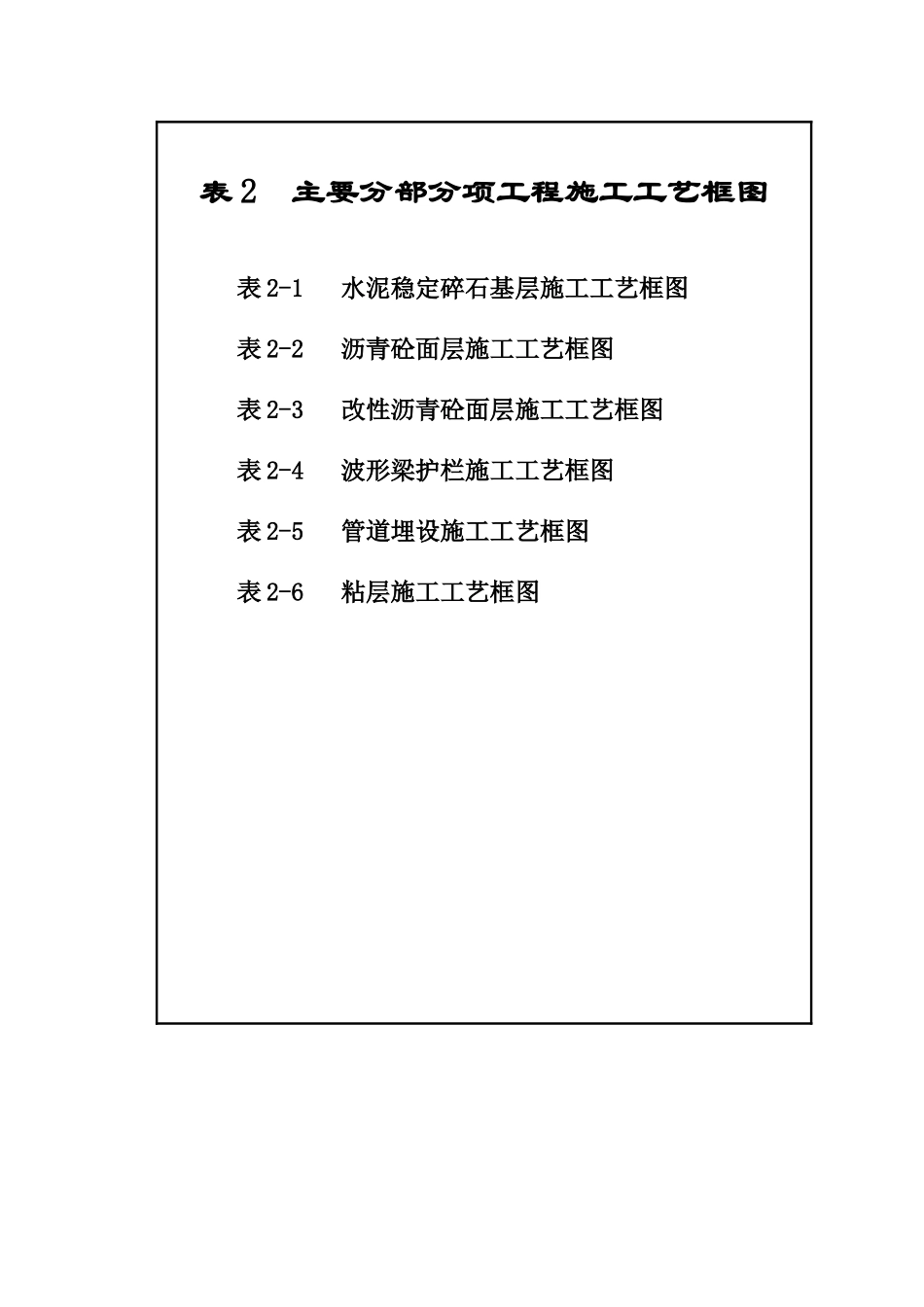

表 2 主要分部分项工程施工工艺框图表 2-1 水泥稳定碎石基层施工工艺框图表 2-2 沥青砼面层施工工艺框图表 2-3 改性沥青砼面层施工工艺框图表 2-4 波形梁护栏施工工艺框图表 2-5 管道埋设施工工艺框图表 2-6 粘层施工工艺框图表 2-1 水泥稳定碎石基层施工工艺框图清扫底基层原材料取样试验配合比组合设计场 ( 厂 ) 拌基层稳定粒料施工放样放置路缘控制线，安放摊铺机水平控制传感器运输基层料铺摊机就位按宽度、厚度相匹配的数量卸料于摊铺机前机械摊铺压实度到达法律规范要求的密实度养生 7 ～ 10 天验 收透 ( 封 ) 层油施工施工方法[ 方法 ] 水泥稳定碎石料采纳稳定粒料 拌 和 机 进 行 拌和 ， 自 卸 汽 车 运料，摊铺机摊铺，振动压路机碾压
表 2-2 沥青砼面层施工工艺框图 调试检查拌和楼自动系统功能验收合格的基层进料拌和并检查粒料的温度摊铺施工按配合比进行拌和报监理工程师审批取样试验自卸汽车运料沥青加温压路机按初压、复压、终压碾压使沥青砼达到法律规范要求下一工序施工或竣工测量放样待温度低于 50℃后开放通车按法律规范要求检测各种数据〖施工方案〗 在沥青砼拌和场采纳沥青砼拌和楼拌和，大吨位自卸汽车运输，采纳两台摊铺机联合摊铺，双钢轮压路机和轮胎压路机组合碾压
沥青脱桶沥青检验洒布粘油层表 2-3 改性沥青砼面层施工工艺框图调试拌和楼验收合格的底层清扫底层进料 190 ～ 200 拌和并检查粒料的温度洒粘层油检查沥青砼温度 160℃ ～ 175℃ ，并用摊铺机摊铺 按配合比进行拌和报驻地工程师检查报 请 监 理 工程师批准取样试验自卸汽车运料 (8T 以上 )按批准的试验数据拌和加工沥青砼料 180℃ ～ 190℃取样试验并做级配、油石比、稳定度、流值等试验改性沥青制作 压路机按初压、复压、终压碾压砼达到法律规范要求 验收测量标高、中线、挂自动控制
