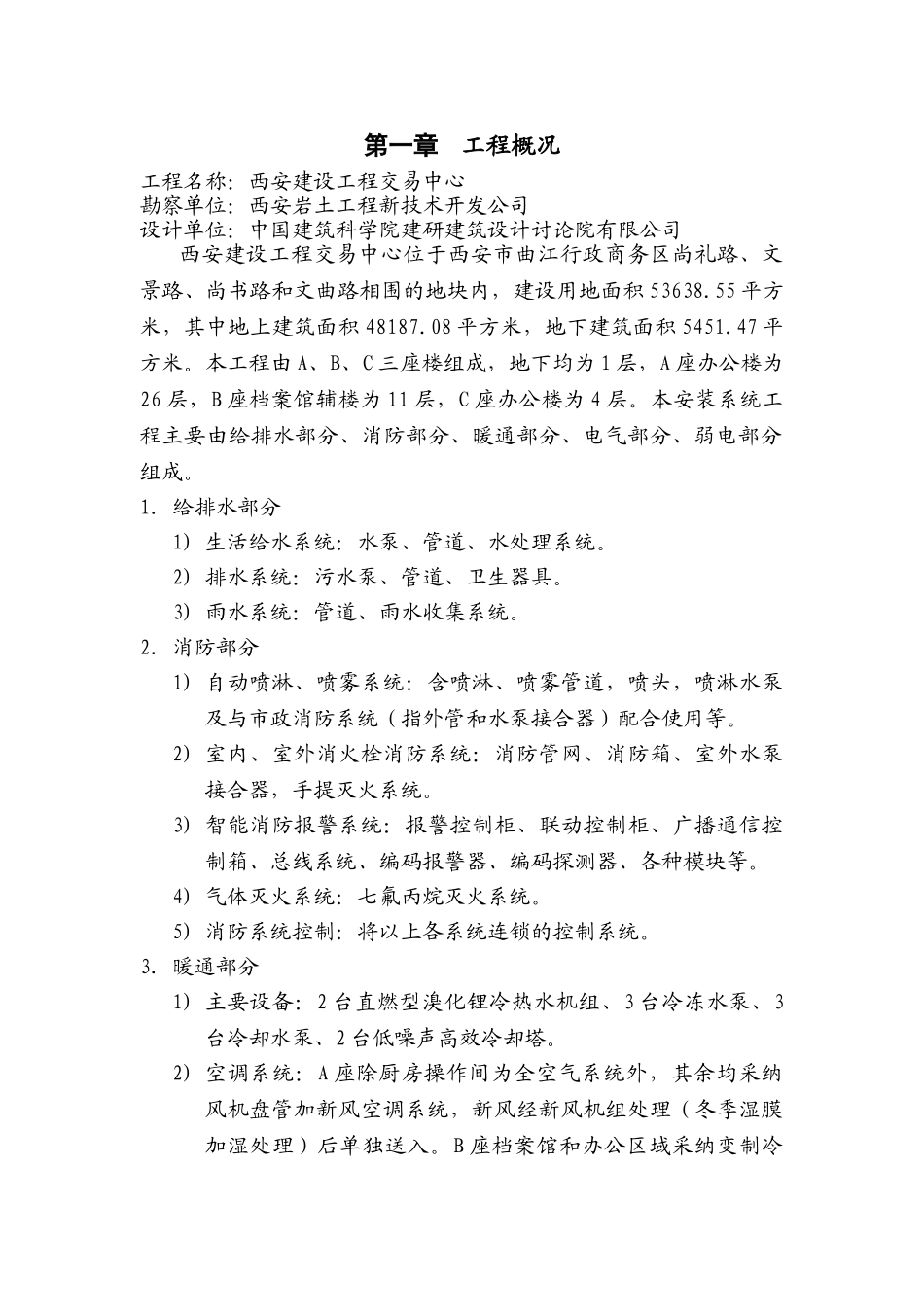

第一章工程概况工程名称：西安建设工程交易中心勘察单位：西安岩土工程新技术开发公司设计单位：中国建筑科学院建研建筑设计讨论院有限公司西安建设工程交易中心位于西安市曲江行政商务区尚礼路、文景路、尚书路和文曲路相围的地块内，建设用地面积 53638.55 平方米，其中地上建筑面积 48187.08 平方米，地下建筑面积 5451.47 平方米。本工程由 A、B、C 三座楼组成，地下均为 1 层，A 座办公楼为26 层，B 座档案馆辅楼为 11 层，C 座办公楼为 4 层。本安装系统工程主要由给排水部分、消防部分、暖通部分、电气部分、弱电部分组成。1. 给排水部分1) 生活给水系统：水泵、管道、水处理系统。2) 排水系统：污水泵、管道、卫生器具。3) 雨水系统：管道、雨水收集系统。2. 消防部分1) 自动喷淋、喷雾系统：含喷淋、喷雾管道，喷头，喷淋水泵及与市政消防系统（指外管和水泵接合器）配合使用等。2) 室内、室外消火栓消防系统：消防管网、消防箱、室外水泵接合器，手提灭火系统。3) 智能消防报警系统：报警控制柜、联动控制柜、广播通信控制箱、总线系统、编码报警器、编码探测器、各种模块等。4) 气体灭火系统：七氟丙烷灭火系统。5) 消防系统控制：将以上各系统连锁的控制系统。3. 暖通部分 1) 主要设备：2 台直燃型溴化锂冷热水机组、3 台冷冻水泵、3台冷却水泵、2 台低噪声高效冷却塔。2) 空调系统：A 座除厨房操作间为全空气系统外，其余均采纳风机盘管加新风空调系统，新风经新风机组处理（冬季湿膜加湿处理）后单独送入。B 座档案馆和办公区域采纳变制冷剂流量直接蒸发式空调系统，新风采纳全热交换新风换气机。C 座餐厅区域采纳变制冷剂流量直接蒸发式空调系统，新风系统和厨房操作间为全空气系统。3) 防排烟系统：机械加压送风排烟系统（火灾时使用）、自然排烟系统、机械排烟系统。4. 电气部分1) 高压系统：本工程在 A、B 座地下室一层分别设置变配电室，计量为高供高计，A 座为主配，B 座为分配，下设电缆夹层。A 座 变 电 所 设 2 台 1250KVA 变 压 器 ， B 座 变 电 所 设 2 台1000KVA 变压器。A 座 10KV 高压配电系统采纳单母线分段，B座采纳高压环网柜，由 A 座提供 10KV 电源给 B 座变电所并供电给 B 座、C 座和地下室车库。2) 低压配电系统：采纳单母线分段，正常运行方式为分列运行，当一路电源事故断电时，母线可自/手动投切。3) 备用发电系统：在 ...
