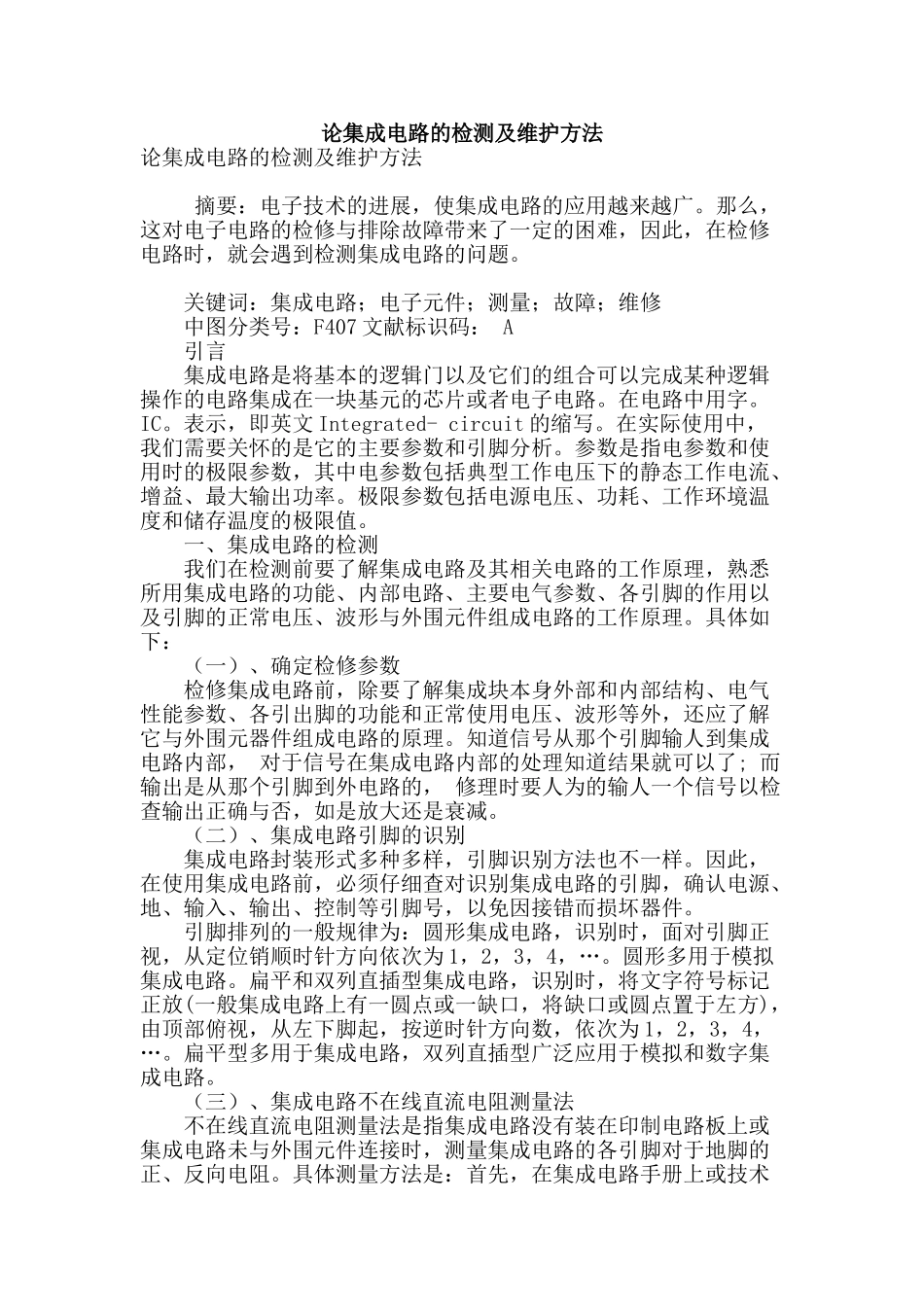

论集成电路的检测及维护方法论集成电路的检测及维护方法 摘要：电子技术的进展，使集成电路的应用越来越广。那么，这对电子电路的检修与排除故障带来了一定的困难，因此，在检修电路时，就会遇到检测集成电路的问题。 关键词：集成电路；电子元件；测量；故障；维修 中图分类号：F407 文献标识码： A 引言 集成电路是将基本的逻辑门以及它们的组合可以完成某种逻辑操作的电路集成在一块基元的芯片或者电子电路。在电路中用字。IC。表示，即英文 Integrated- circuit 的缩写。在实际使用中，我们需要关怀的是它的主要参数和引脚分析。参数是指电参数和使用时的极限参数，其中电参数包括典型工作电压下的静态工作电流、增益、最大输出功率。极限参数包括电源电压、功耗、工作环境温度和储存温度的极限值。 一、集成电路的检测 我们在检测前要了解集成电路及其相关电路的工作原理，熟悉所用集成电路的功能、内部电路、主要电气参数、各引脚的作用以及引脚的正常电压、波形与外围元件组成电路的工作原理。具体如下： （一）、确定检修参数 检修集成电路前，除要了解集成块本身外部和内部结构、电气性能参数、各引出脚的功能和正常使用电压、波形等外，还应了解它与外围元器件组成电路的原理。知道信号从那个引脚输人到集成电路内部， 对于信号在集成电路内部的处理知道结果就可以了; 而输出是从那个引脚到外电路的， 修理时要人为的输人一个信号以检查输出正确与否，如是放大还是衰减。 （二）、集成电路引脚的识别 集成电路封装形式多种多样，引脚识别方法也不一样。因此，在使用集成电路前，必须仔细查对识别集成电路的引脚，确认电源、地、输入、输出、控制等引脚号，以免因接错而损坏器件。 引脚排列的一般规律为：圆形集成电路，识别时，面对引脚正视，从定位销顺时针方向依次为 1，2，3，4，…。圆形多用于模拟集成电路。扁平和双列直插型集成电路，识别时，将文字符号标记正放(一般集成电路上有一圆点或一缺口，将缺口或圆点置于左方)，由顶部俯视，从左下脚起，按逆时针方向数，依次为 1，2，3，4，…。扁平型多用于集成电路，双列直插型广泛应用于模拟和数字集成电路。 （三）、集成电路不在线直流电阻测量法 不在线直流电阻测量法是指集成电路没有装在印制电路板上或集成电路未与外围元件连接时，测量集成电路的各引脚对于地脚的正、反向电阻。具体测量方法是：首先，在集成电路手册上或技术资料中找到被测集成电路...
