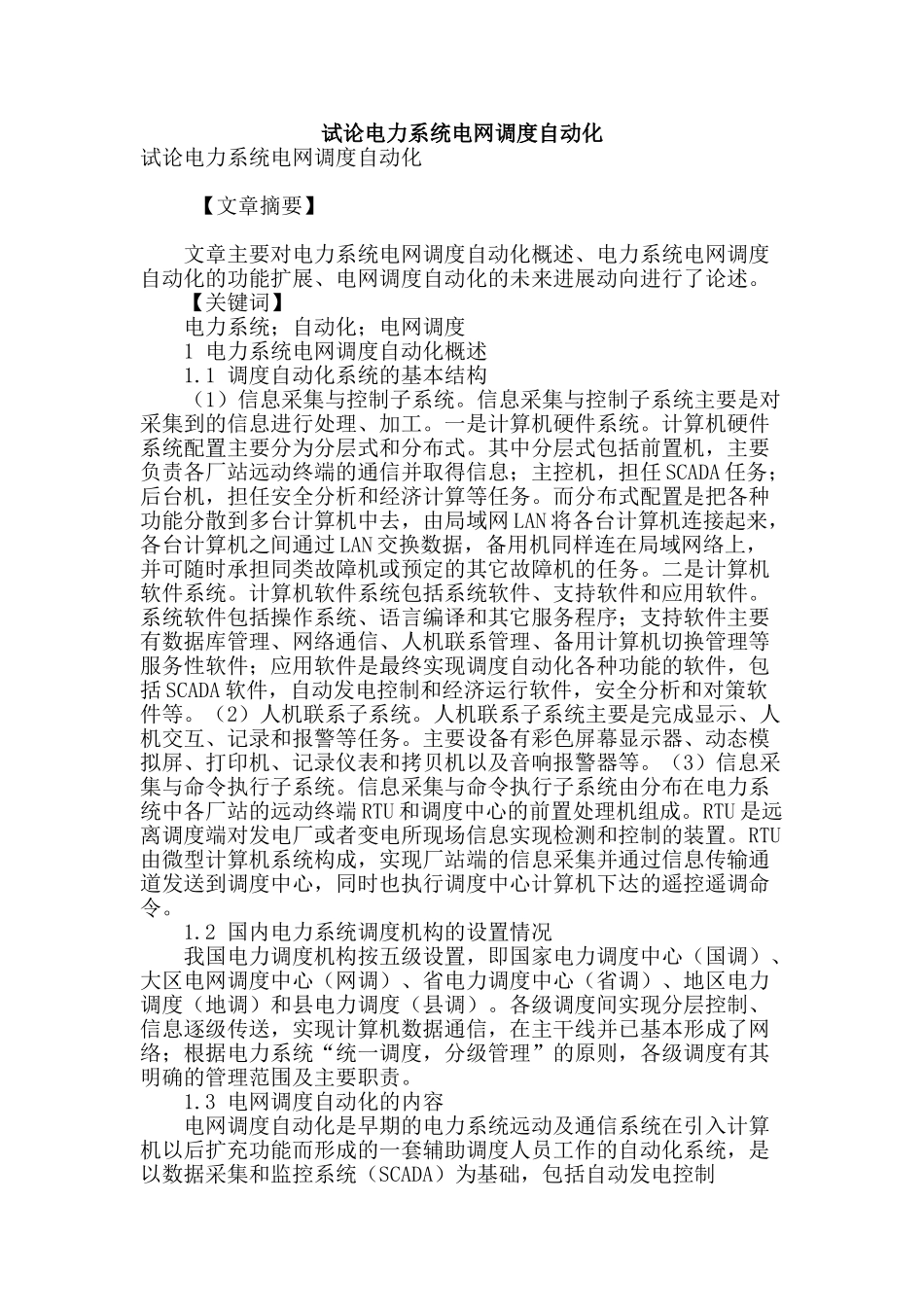

试论电力系统电网调度自动化试论电力系统电网调度自动化 【文章摘要】 文章主要对电力系统电网调度自动化概述、电力系统电网调度自动化的功能扩展、电网调度自动化的未来进展动向进行了论述。 【关键词】 电力系统；自动化；电网调度 1 电力系统电网调度自动化概述 1.1 调度自动化系统的基本结构 （1）信息采集与控制子系统。信息采集与控制子系统主要是对采集到的信息进行处理、加工。一是计算机硬件系统。计算机硬件系统配置主要分为分层式和分布式。其中分层式包括前置机，主要负责各厂站远动终端的通信并取得信息；主控机，担任 SCADA 任务；后台机，担任安全分析和经济计算等任务。而分布式配置是把各种功能分散到多台计算机中去，由局域网 LAN 将各台计算机连接起来，各台计算机之间通过 LAN 交换数据，备用机同样连在局域网络上，并可随时承担同类故障机或预定的其它故障机的任务。二是计算机软件系统。计算机软件系统包括系统软件、支持软件和应用软件。系统软件包括操作系统、语言编译和其它服务程序；支持软件主要有数据库管理、网络通信、人机联系管理、备用计算机切换管理等服务性软件；应用软件是最终实现调度自动化各种功能的软件，包括 SCADA 软件，自动发电控制和经济运行软件，安全分析和对策软件等。（2）人机联系子系统。人机联系子系统主要是完成显示、人机交互、记录和报警等任务。主要设备有彩色屏幕显示器、动态模拟屏、打印机、记录仪表和拷贝机以及音响报警器等。（3）信息采集与命令执行子系统。信息采集与命令执行子系统由分布在电力系统中各厂站的远动终端 RTU 和调度中心的前置处理机组成。RTU 是远离调度端对发电厂或者变电所现场信息实现检测和控制的装置。RTU由微型计算机系统构成，实现厂站端的信息采集并通过信息传输通道发送到调度中心，同时也执行调度中心计算机下达的遥控遥调命令。 1.2 国内电力系统调度机构的设置情况 我国电力调度机构按五级设置，即国家电力调度中心（国调）、大区电网调度中心（网调）、省电力调度中心（省调）、地区电力调度（地调）和县电力调度（县调）。各级调度间实现分层控制、信息逐级传送，实现计算机数据通信，在主干线并已基本形成了网络；根据电力系统“统一调度，分级管理”的原则，各级调度有其明确的管理范围及主要职责。 1.3 电网调度自动化的内容 电网调度自动化是早期的电力系统远动及通信系统在引入计算机以后扩充功能而形成的一套辅助调...
