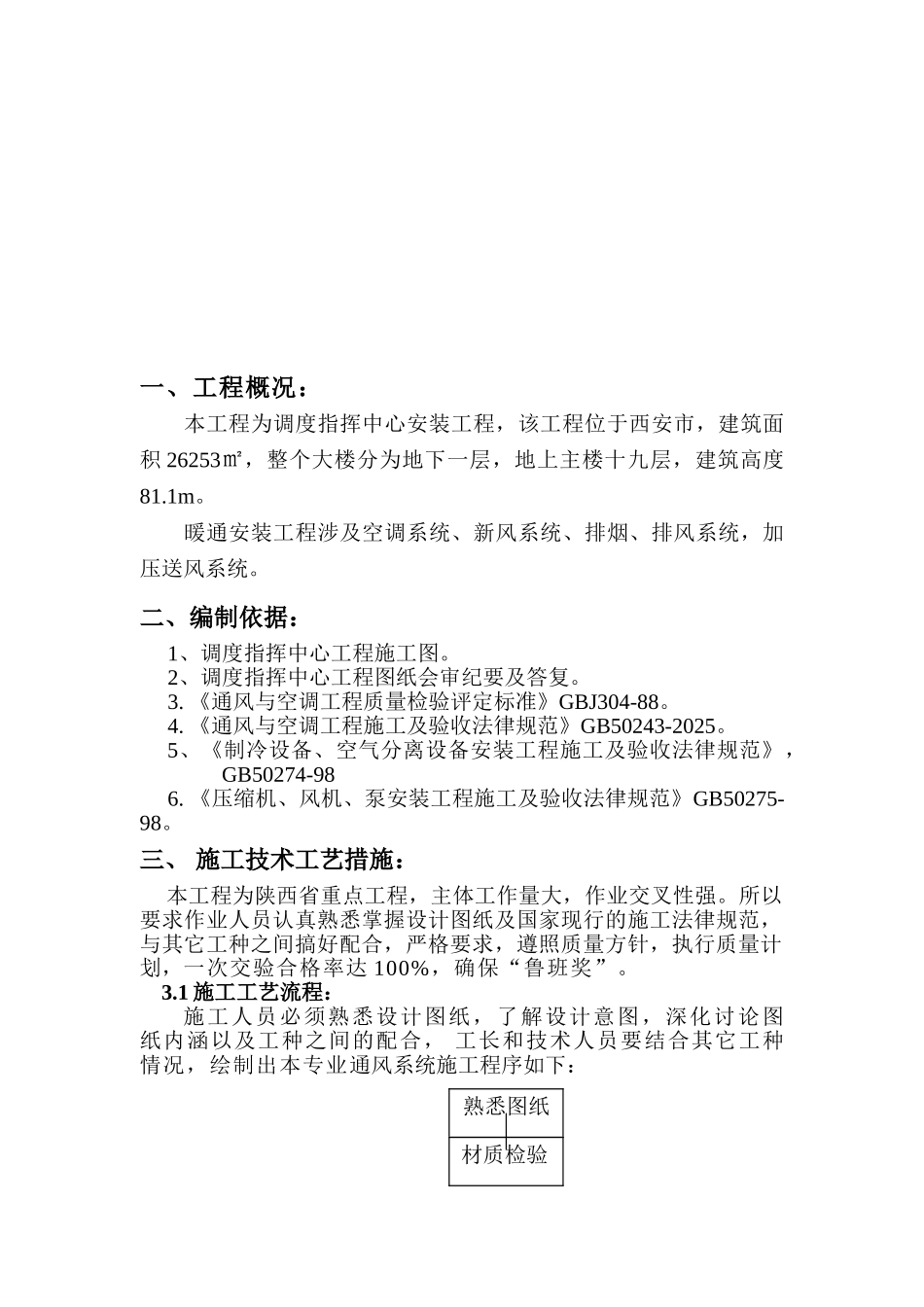

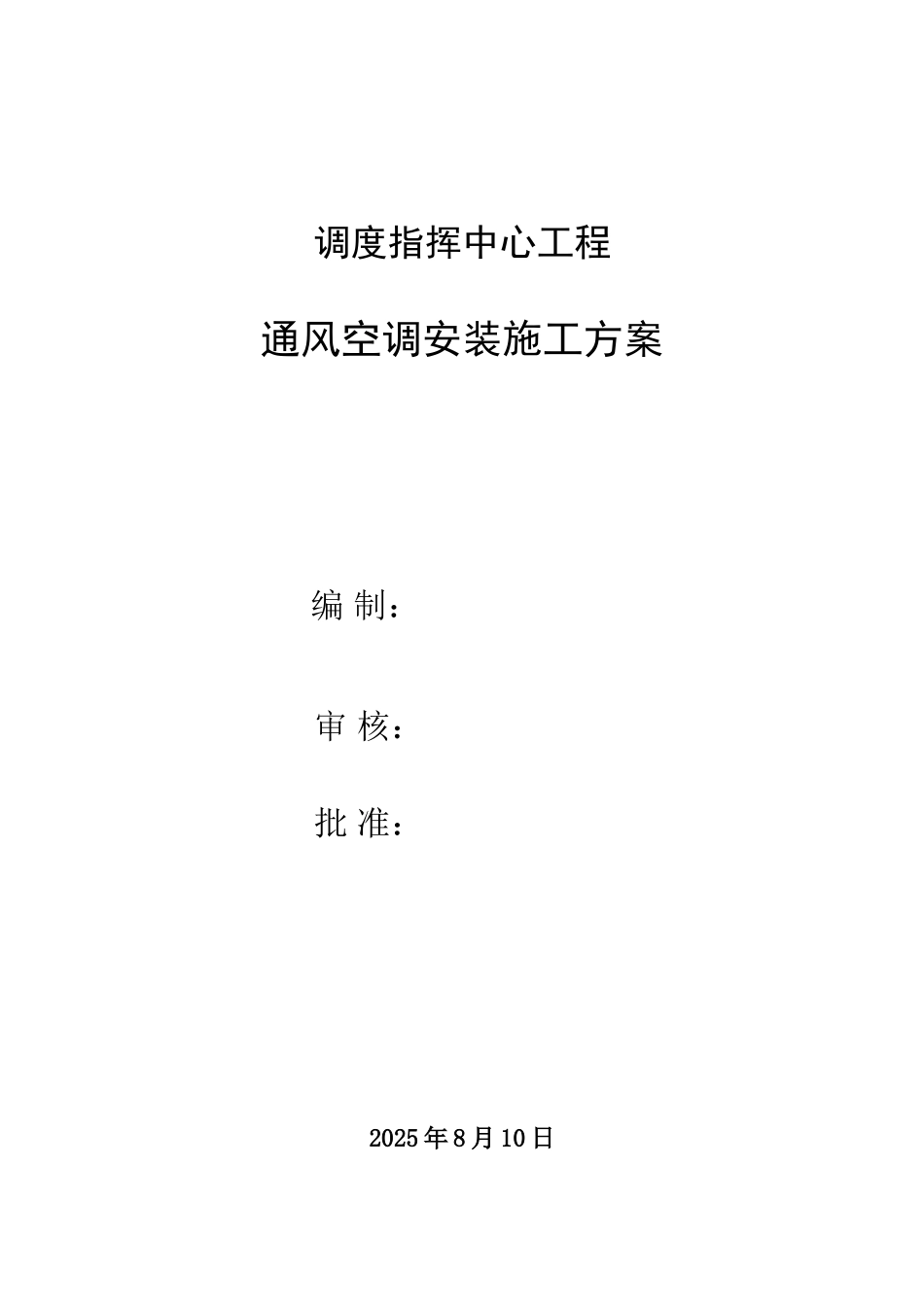

调度指挥中心工程通风空调安装施工方案编 制： 审 核： 批 准： 2025 年 8 月 10 日目 录一、 工程概况二、 编制依据三、 施工工艺技术措施四、 机具及计量器具计划五、 劳动力计划六、 质量保证措施七、 安全技术措施八、 工程施工进度计划一、工程概况：本工程为调度指挥中心安装工程，该工程位于西安市，建筑面积 26253㎡，整个大楼分为地下一层，地上主楼十九层，建筑高度81.1m。暖通安装工程涉及空调系统、新风系统、排烟、排风系统，加压送风系统。 二、编制依据： 1、调度指挥中心工程施工图。2、调度指挥中心工程图纸会审纪要及答复。3. 《通风与空调工程质量检验评定标准》GBJ304-88。4. 《通风与空调工程施工及验收法律规范》GB50243-2025。5、《制冷设备、空气分离设备安装工程施工及验收法律规范》，GB50274-986. 《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-98。三、 施工技术工艺措施： 本工程为陕西省重点工程，主体工作量大，作业交叉性强。所以要求作业人员认真熟悉掌握设计图纸及国家现行的施工法律规范，与其它工种之间搞好配合，严格要求，遵照质量方针，执行质量计划，一次交验合格率达 100%，确保“鲁班奖”。3.1 施工工艺流程：施工人员必须熟悉设计图纸，了解设计意图，深化讨论图纸内涵以及工种之间的配合， 工长和技术人员要结合其它工种情况，绘制出本专业通风系统施工程序如下：熟悉图纸材质检验3.2 镀板风管制作技术要求：3.2.1 一般要求⑴风管管材选用如下：空调系统送、回风管及新风系统风管均采纳镀锌钢板制作；排风、排烟系统风管，采纳镀锌钢板制作；⑵空调系统的所有送、回风管及新风系统均进行保温，保温材料采纳：离心玻璃棉板（32Kg/m3），保护层为铝箔。厚度为：空调房间吊顶内 25mm，非空调房间 40mm。保温材料连接处用 80mm 宽铝箔胶带密封。⑶所有垂直及水平风管必须设置支吊架或托架，结构形式详见国标 03K132。⑷当风管高度≤200mm 时，采纳单叶调节阀；＞200mm 时，均采纳多叶调节阀。(5)在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于 1.6mm。风管与防护管之间，风管制作、编号支 架 制 作支吊架安装风管组对、调节阀安装风 口 安 装系 统 调 试交 工 验 收设 备 安 装应用不然且对人体无害的柔性材料封堵。（6）空调、通风风管用角钢法兰连接时，法兰间用厚 5mm 的密封胶条做垫...
