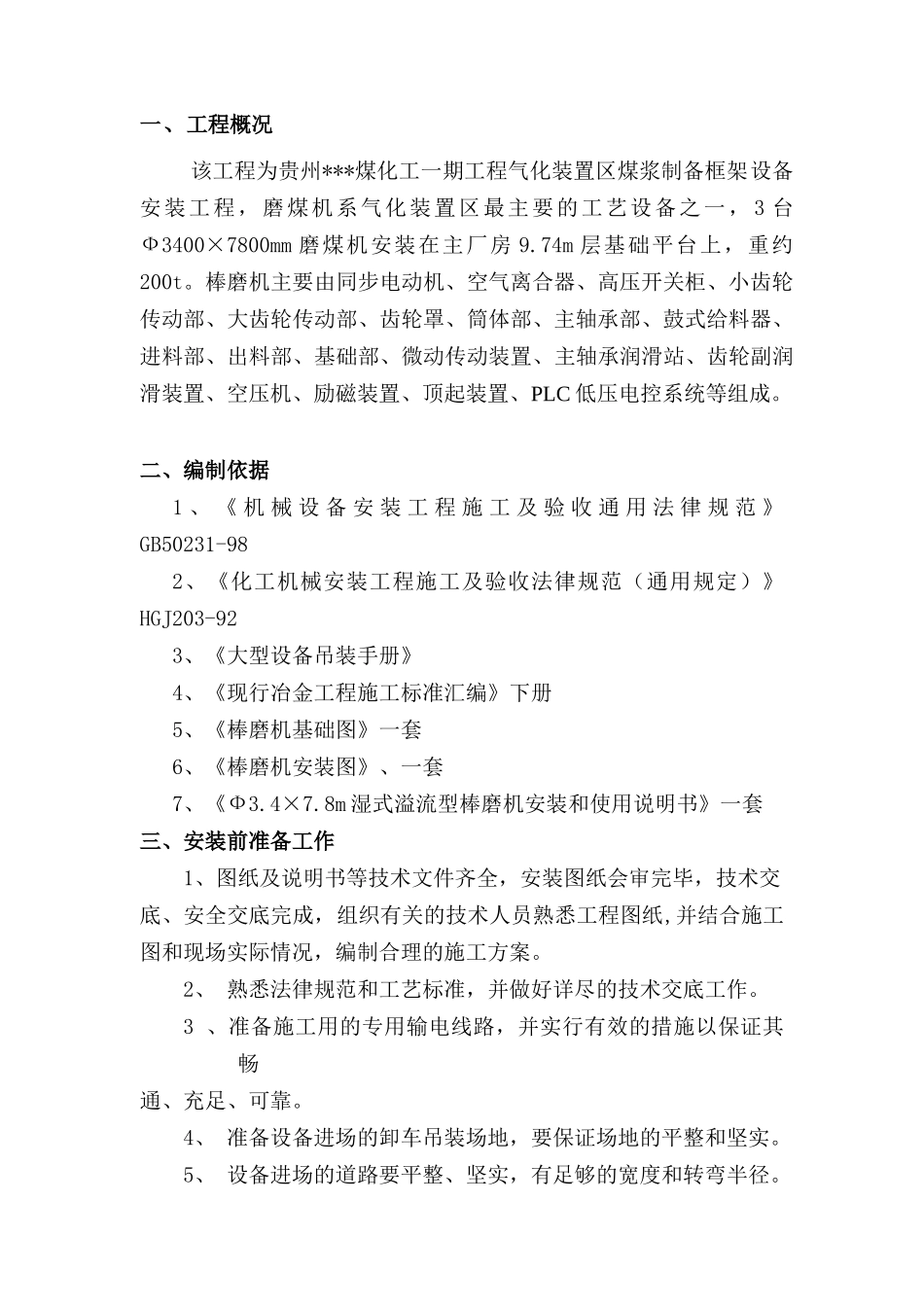

一、工程概况 该工程为贵州***煤化工一期工程气化装置区煤浆制备框架设备安装工程，磨煤机系气化装置区最主要的工艺设备之一， 3 台Ф3400×7800mm 磨煤机安装在主厂房 9.74m 层基础平台上，重约200t。棒磨机主要由同步电动机、空气离合器、高压开关柜、小齿轮传动部、大齿轮传动部、齿轮罩、筒体部、主轴承部、鼓式给料器、进料部、出料部、基础部、微动传动装置、主轴承润滑站、齿轮副润滑装置、空压机、励磁装置、顶起装置、PLC 低压电控系统等组成。二、编制依据1 、 《 机 械 设 备 安 装 工 程 施 工 及 验 收 通 用 法 律 规 范 》 GB50231-982、《化工机械安装工程施工及验收法律规范（通用规定）》 HGJ203-92 3、《大型设备吊装手册》4、《现行冶金工程施工标准汇编》下册5、《棒磨机基础图》一套6、《棒磨机安装图》、一套7、《Ф3.4×7.8m 湿式溢流型棒磨机安装和使用说明书》一套三、安装前准备工作1、图纸及说明书等技术文件齐全，安装图纸会审完毕，技术交底、安全交底完成，组织有关的技术人员熟悉工程图纸,并结合施工图和现场实际情况，编制合理的施工方案。2、 熟悉法律规范和工艺标准，并做好详尽的技术交底工作。3 、准备施工用的专用输电线路，并实行有效的措施以保证其畅通、充足、可靠。4、 准备设备进场的卸车吊装场地，要保证场地的平整和坚实。5、 设备进场的道路要平整、坚实，有足够的宽度和转弯半径。6、 配置本工程所需的测量仪器、专用工具和吊装机具等。 7 、组织施工人员进行相应的技术、质量和安全教育。四、安装的工艺和方法1、设备安装的工艺流程基础验收及垫铁的处理→设备进场→设备的检查验收→施工准备→地脚螺栓的设置→垫铁的放置→设备底座（轴承座底座）安装→地脚螺栓孔浇灌及正式垫铁的放置→轴承座、主轴承安装→大齿圈、出料端盖和筒体的装配→传动轴及小齿轮安装→微动传动装置安装→筒体衬板、进出料部衬板安装→齿轮罩、进出料口、给料器以及操作平台等其它附件的安装→电气控制部分安装→设备单体空载调试→负荷试车。2、设备安装的方法2.1、设备基础的检查和验收设备安装前，要根据土建单位移交的资料，对磨煤机的基础进行严格的复测、检查验收。包括基础混凝土的强度要求、基础的外形尺寸、基础面的水平度以及中心线、标高、地脚螺栓孔洞的间距、混凝土内的埋设件等是否符合设计图样和安装施工图及施工验收技术法律规范的要求，并按下列标准进行检...
