贵州某电厂4X300mw机组斗轮堆取料机作业指导书

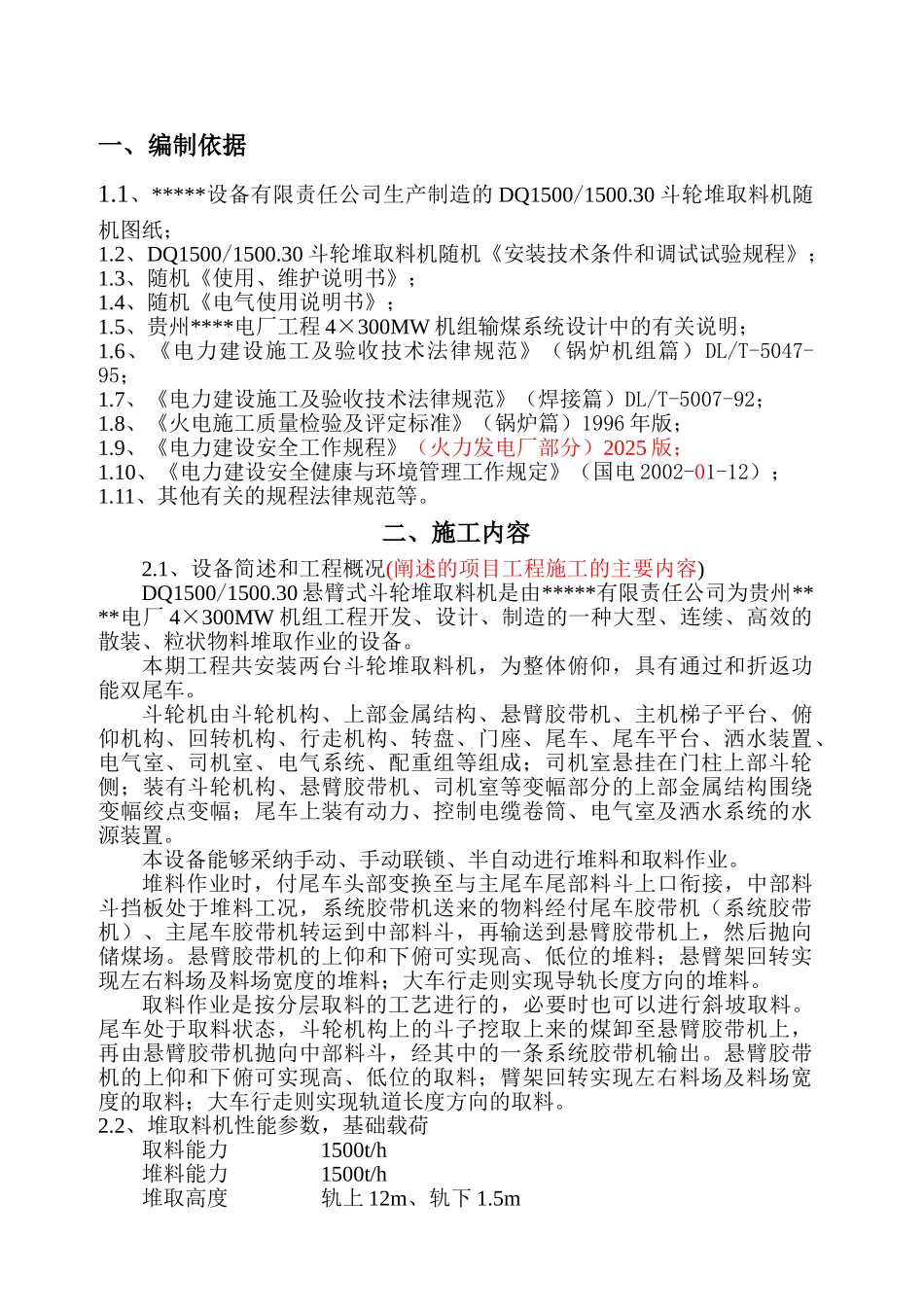

一、编制依据1.1、*****设备有限责任公司生产制造的 DQ1500/1500.30 斗轮堆取料机随机图纸；1.2、DQ1500/1500.30 斗轮堆取料机随机《安装技术条件和调试试验规程》；1.3、随机《使用、维护说明书》；1.4、随机《电气使用说明书》；1.5、贵州****电厂工程 4×300MW 机组输煤系统设计中的有关说明；1.6、《电力建设施工及验收技术法律规范》（锅炉机组篇）DL/T-5047-95；1.7、《电力建设施工及验收技术法律规范》（焊接篇）DL/T-5007-92；1.8、《火电施工质量检验及评定标准》（锅炉篇）1996 年版；1.9、《电力建设安全工作规程》（火力发电厂部分）2025 版；1.10、《电力建设安全健康与环境管理工作规定》（国电 2002-01-12）；1.11、其他有关的规程法律规范等。二、施工内容2.1、设备简述和工程概况(阐述的项目工程施工的主要内容)DQ1500/1500.30 悬臂式斗轮堆取料机是由*****有限责任公司为贵州****电厂 4×300MW 机组工程开发、设计、制造的一种大型、连续、高效的散装、粒状物料堆取作业的设备。本期工程共安装两台斗轮堆取料机，为整体俯仰，具有通过和折返功能双尾车。斗轮机由斗轮机构、上部金属结构、悬臂胶带机、主机梯子平台、俯仰机构、回转机构、行走机构、转盘、门座、尾车、尾车平台、洒水装置、电气室、司机室、电气系统、配重组等组成；司机室悬挂在门柱上部斗轮侧；装有斗轮机构、悬臂胶带机、司机室等变幅部分的上部金属结构围绕变幅绞点变幅；尾车上装有动力、控制电缆卷筒、电气室及洒水系统的水源装置。本设备能够采纳手动、手动联锁、半自动进行堆料和取料作业。堆料作业时，付尾车头部变换至与主尾车尾部料斗上口衔接，中部料斗挡板处于堆料工况，系统胶带机送来的物料经付尾车胶带机（系统胶带机）、主尾车胶带机转运到中部料斗，再输送到悬臂胶带机上，然后抛向储煤场。悬臂胶带机的上仰和下俯可实现高、低位的堆料；悬臂架回转实现左右料场及料场宽度的堆料；大车行走则实现导轨长度方向的堆料。取料作业是按分层取料的工艺进行的，必要时也可以进行斜坡取料。尾车处于取料状态，斗轮机构上的斗子挖取上来的煤卸至悬臂胶带机上，再由悬臂胶带机抛向中部料斗，经其中的一条系统胶带机输出。悬臂胶带机的上仰和下俯可实现高、低位的取料；臂架回转实现左右料场及料场宽度的取料；大车行走则实现轨道长度方向的取料。2.2、堆取料机性能参数，基础载荷取料能力 1500t/h 堆料能力 1500t/h堆取高度 轨上 12m、...
