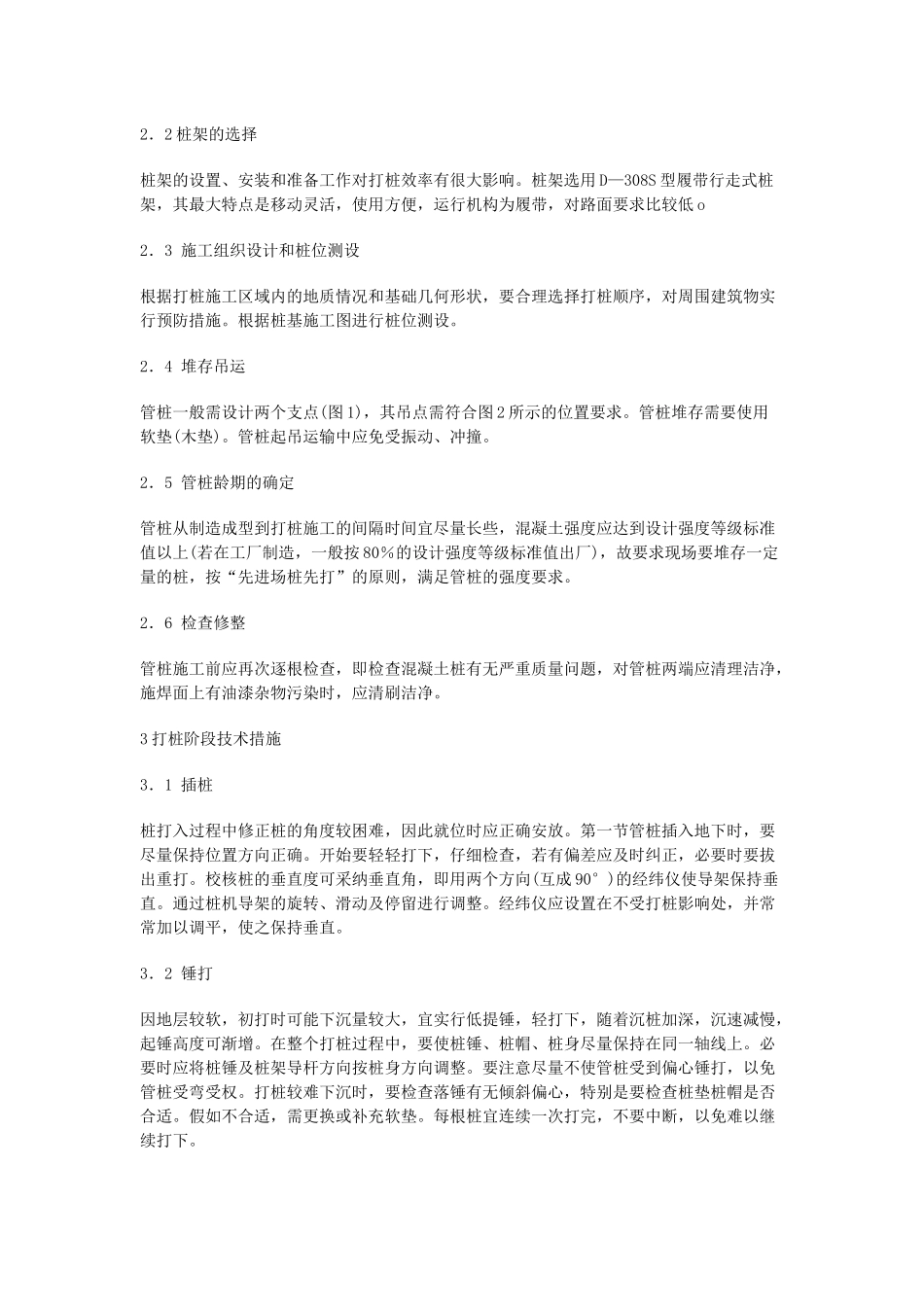

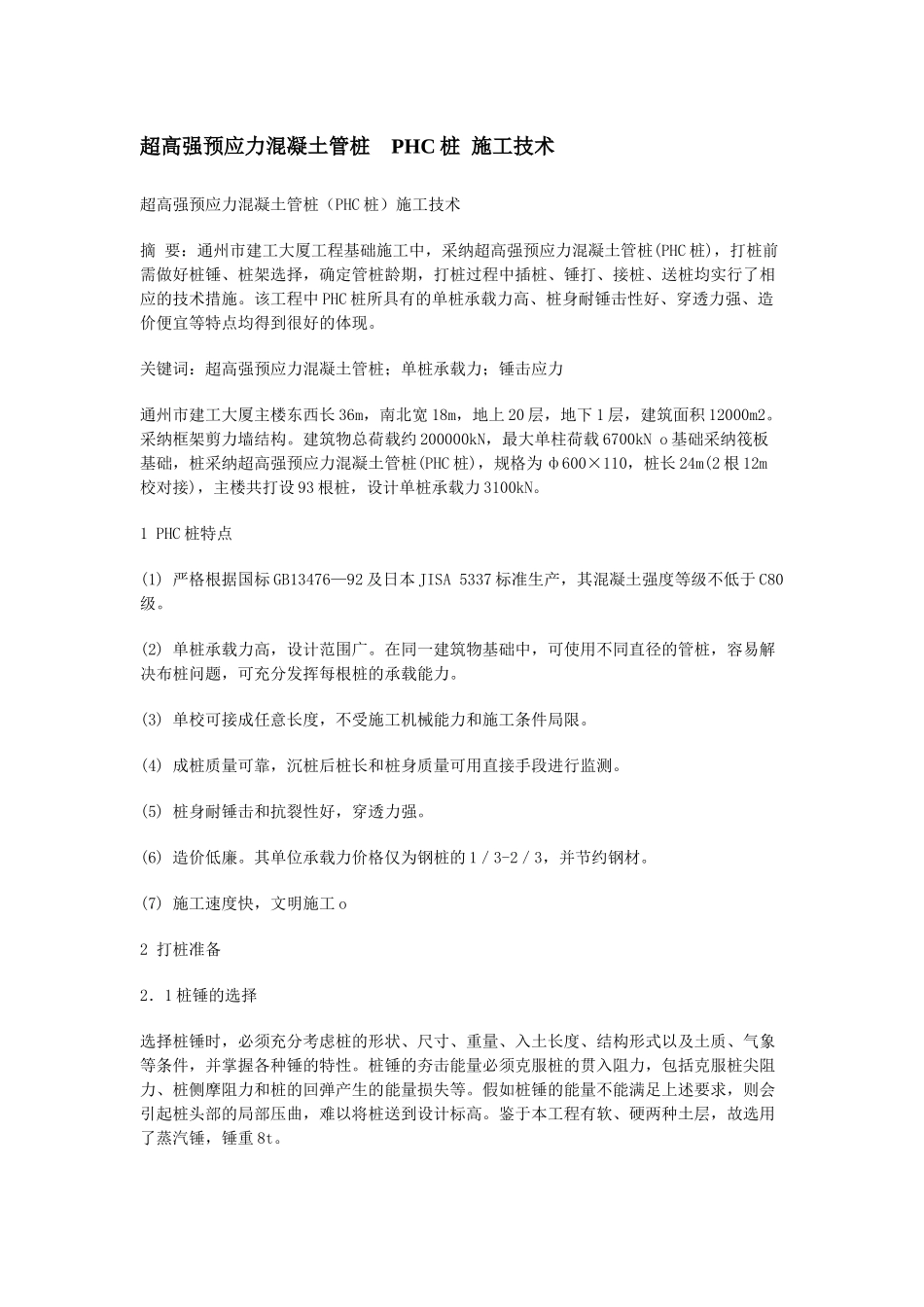

超高强预应力混凝土管桩 PHC 桩 施工技术超高强预应力混凝土管桩（PHC 桩）施工技术 摘 要：通州市建工大厦工程基础施工中，采纳超高强预应力混凝土管桩(PHC 桩)，打桩前需做好桩锤、桩架选择，确定管桩龄期，打桩过程中插桩、锤打、接桩、送桩均实行了相应的技术措施。该工程中 PHC 桩所具有的单桩承载力高、桩身耐锤击性好、穿透力强、造价便宜等特点均得到很好的体现。 关键词：超高强预应力混凝土管桩；单桩承载力；锤击应力 通州市建工大厦主楼东西长 36m，南北宽 18m，地上 20 层，地下 1 层，建筑面积 12000m2。采纳框架剪力墙结构。建筑物总荷载约 200000kN，最大单柱荷载 6700kN o 基础采纳筏板基础，桩采纳超高强预应力混凝土管桩(PHC 桩)，规格为 ф600×110，桩长 24m(2 根 12m校对接)，主楼共打设 93 根桩，设计单桩承载力 3100kN。 1 PHC 桩特点 (1) 严格根据国标 GB13476—92 及日本 JISA 5337 标准生产，其混凝土强度等级不低于 C80级。 (2) 单桩承载力高，设计范围广。在同一建筑物基础中，可使用不同直径的管桩，容易解决布桩问题，可充分发挥每根桩的承载能力。 (3) 单校可接成任意长度，不受施工机械能力和施工条件局限。 (4) 成桩质量可靠，沉桩后桩长和桩身质量可用直接手段进行监测。 (5) 桩身耐锤击和抗裂性好，穿透力强。 (6) 造价低廉。其单位承载力价格仅为钢桩的 1／3-2／3，并节约钢材。 (7) 施工速度快，文明施工 o 2 打桩准备 2．1 桩锤的选择 选择桩锤时，必须充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及土质、气象等条件，并掌握各种锤的特性。桩锤的夯击能量必须克服桩的贯入阻力，包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。假如桩锤的能量不能满足上述要求，则会引起桩头部的局部压曲，难以将桩送到设计标高。鉴于本工程有软、硬两种土层，故选用了蒸汽锤，锤重 8t。 2．2 桩架的选择 桩架的设置、安装和准备工作对打桩效率有很大影响。桩架选用 D—308S 型履带行走式桩架，其最大特点是移动灵活，使用方便，运行机构为履带，对路面要求比较低 o 2．3 施工组织设计和桩位测设 根据打桩施工区域内的地质情况和基础几何形状，要合理选择打桩顺序，对周围建筑物实行预防措施。根据桩基施工图进行桩位测设。 2．4 堆存吊运 管桩一般需设计两个支点(图 1)，其吊点需符合图 2 所示的位置要求。管桩堆存需要...
