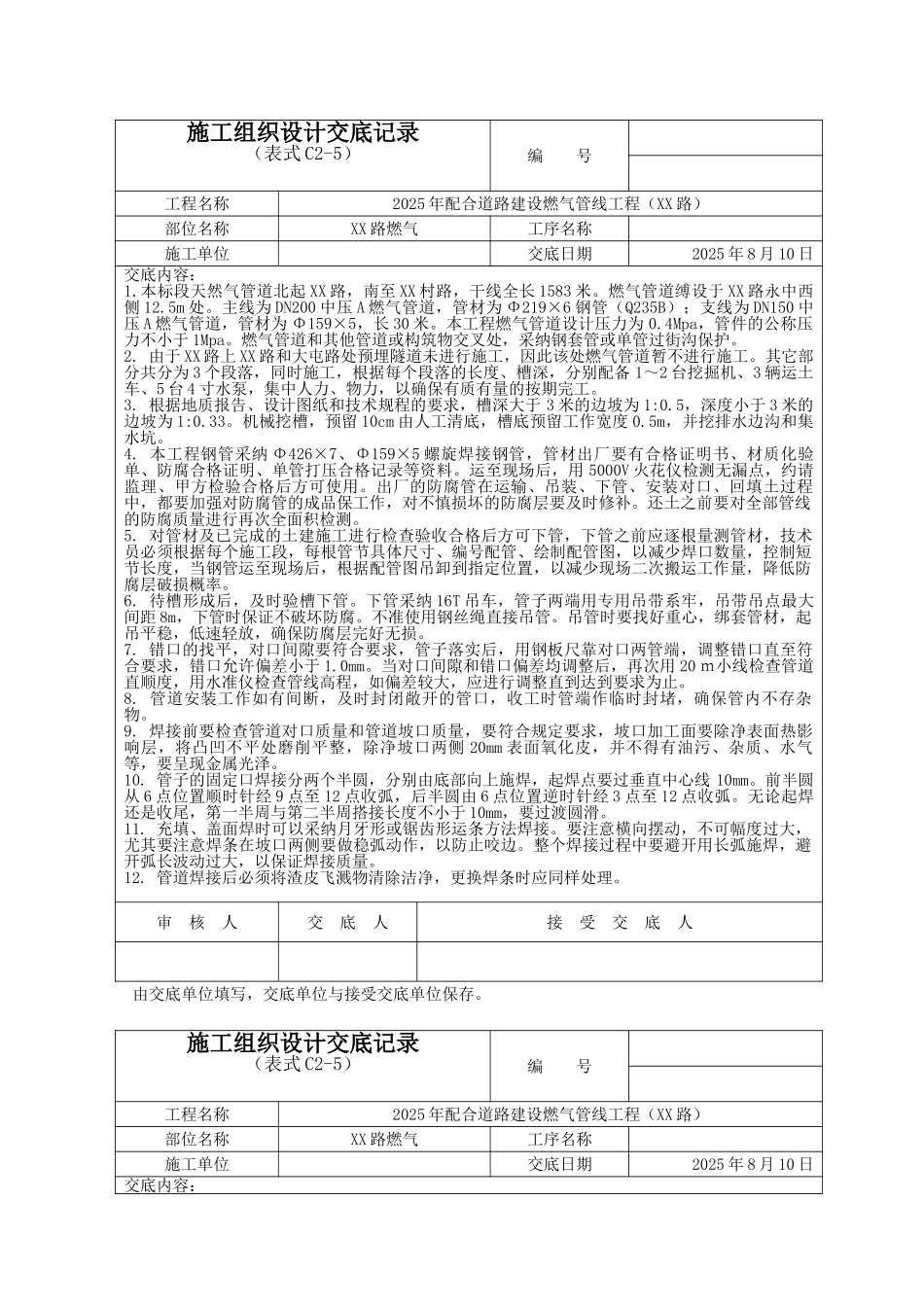

施工组织设计交底记录（表式 C2-5）编 号工程名称2025 年配合道路建设燃气管线工程（XX 路）部位名称XX 路燃气工序名称施工单位交底日期2025 年 8 月 10 日交底内容：1.本标段天然气管道北起 XX 路，南至 XX 村路，干线全长 1583 米。燃气管道缚设于 XX 路永中西侧 12.5m 处。主线为 DN200 中压 A 燃气管道，管材为 Φ219×6 钢管（Q235B）；支线为 DN150 中压 A 燃气管道，管材为 Φ159×5，长 30 米。本工程燃气管道设计压力为 0.4Mpa，管件的公称压力不小于 1Mpa。燃气管道和其他管道或构筑物交叉处，采纳钢套管或单管过街沟保护。2. 由于 XX 路上 XX 路和大屯路处预埋隧道未进行施工，因此该处燃气管道暂不进行施工。其它部分共分为 3 个段落，同时施工，根据每个段落的长度、槽深，分别配备 1～2 台挖掘机、3 辆运土车、5 台 4 寸水泵，集中人力、物力，以确保有质有量的按期完工。3. 根据地质报告、设计图纸和技术规程的要求，槽深大于 3 米的边坡为 1:0.5，深度小于 3 米的边坡为 1:0.33。机械挖槽，预留 10cm 由人工清底，槽底预留工作宽度 0.5m，并挖排水边沟和集水坑。4. 本工程钢管采纳 Φ426×7、Φ159×5 螺旋焊接钢管，管材出厂要有合格证明书、材质化验单、防腐合格证明、单管打压合格记录等资料。运至现场后，用 5000V 火花仪检测无漏点，约请监理、甲方检验合格后方可使用。出厂的防腐管在运输、吊装、下管、安装对口、回填土过程中，都要加强对防腐管的成品保工作，对不慎损坏的防腐层要及时修补。还土之前要对全部管线的防腐质量进行再次全面积检测。5. 对管材及已完成的土建施工进行检查验收合格后方可下管，下管之前应逐根量测管材，技术员必须根据每个施工段，每根管节具体尺寸、编号配管、绘制配管图，以减少焊口数量，控制短节长度，当钢管运至现场后，根据配管图吊卸到指定位置，以减少现场二次搬运工作量，降低防腐层破损概率。6. 待槽形成后，及时验槽下管。下管采纳 16T 吊车，管子两端用专用吊带系牢，吊带吊点最大间距 8m，下管时保证不破坏防腐。不准使用钢丝绳直接吊管。吊管时要找好重心，绑套管材，起吊平稳，低速轻放，确保防腐层完好无损。7. 错口的找平，对口间隙要符合要求，管子落实后，用钢板尺靠对口两管端，调整错口直至符合要求，错口允许偏差小于 1.0mm。当对口间隙和错口偏差均调整后，再次用 20 ｍ小线检查管道直顺度，用...
