车架焊接通用工艺守则

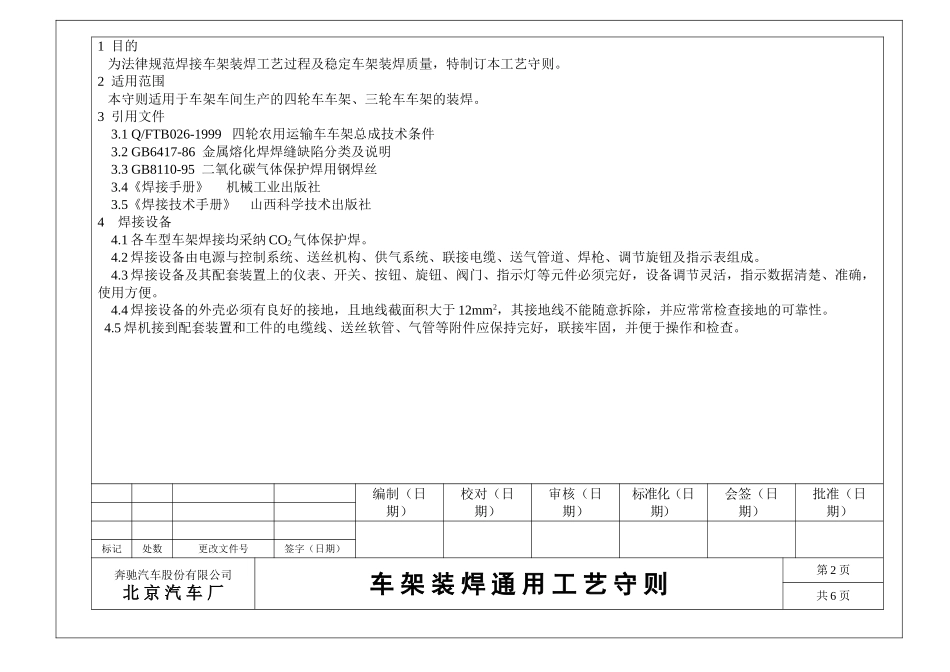

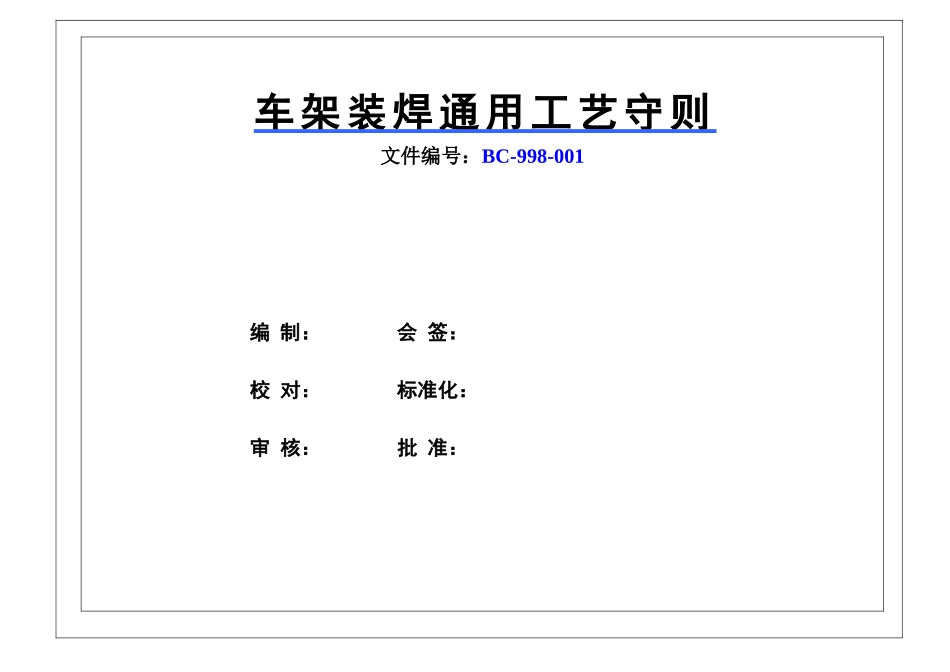

车架装焊通用工艺守则文件编号：BC-998-001编 制： 会 签：校 对： 标准化：审 核： 批 准：奔 驰 汽 车 股 份 有 限 公 司奔驰汽车股份有限公司北 京 汽 车 厂车 架 装 焊 通 用 工 艺 守 则第 1 页共 6 页1 目的 为法律规范焊接车架装焊工艺过程及稳定车架装焊质量，特制订本工艺守则。2 适用范围 本守则适用于车架车间生产的四轮车车架、三轮车车架的装焊。3 引用文件 3.1 Q/FTB026-1999 四轮农用运输车车架总成技术条件3.2 GB6417-86 金属熔化焊焊缝缺陷分类及说明3.3 GB8110-95 二氧化碳气体保护焊用钢焊丝3.4《焊接手册》 机械工业出版社 3.5《焊接技术手册》 山西科学技术出版社4焊接设备4.1 各车型车架焊接均采纳 CO2气体保护焊。4.2 焊接设备由电源与控制系统、送丝机构、供气系统、联接电缆、送气管道、焊枪、调节旋钮及指示表组成。4.3 焊接设备及其配套装置上的仪表、开关、按钮、旋钮、阀门、指示灯等元件必须完好，设备调节灵活，指示数据清楚、准确，使用方便。4.4 焊接设备的外壳必须有良好的接地，且地线截面积大于 12mm2，其接地线不能随意拆除，并应常常检查接地的可靠性。 4.5 焊机接到配套装置和工件的电缆线、送丝软管、气管等附件应保持完好，联接牢固，并便于操作和检查。编制（日期）校对（日期）审核（日期）标准化（日期）会签（日期）批准（日期）标记处数更改文件号签字（日期）奔驰汽车股份有限公司北 京 汽 车 厂车 架 装 焊 通 用 工 艺 守 则第 2 页共 6 页4.6 常常检查导电嘴、送丝滚轮的磨损情况，导电嘴内径过大与焊丝接触不良、送丝滚轮过度磨损都会影响焊接质量和正常送丝，必须更换。 4.7 要随时检查、及时清理喷嘴内部附着飞溅物，以免喷嘴与导电嘴短路而烧损元件。 4.8 应常常保持焊接设备的清洁完好，并有日保记录，保持工作环境良好，满足焊机的使用要求。5 工装焊胎5.1 焊胎必须保证焊合件的装配尺寸，使用安全、可靠，操作要灵活、方便。5.2 焊胎上的定位元件应正确牢固、夹紧装置动作正常。5.3 夹具、气缸上的夹紧和定位部件应常常紧固，防止松动，未经维修人员同意，不得随意拆除。5.4 夹具的气缸及滑动部件应常常维护，并添加润滑剂。5.5 严禁在焊胎上试焊或引弧。5.6 焊胎中气路、阀门不得漏气，若有漏气应及时处理。5.7 定位销等易损件若有磨损，应及时更换。6 焊接材料 6.1 装焊零部件必须经过检...
