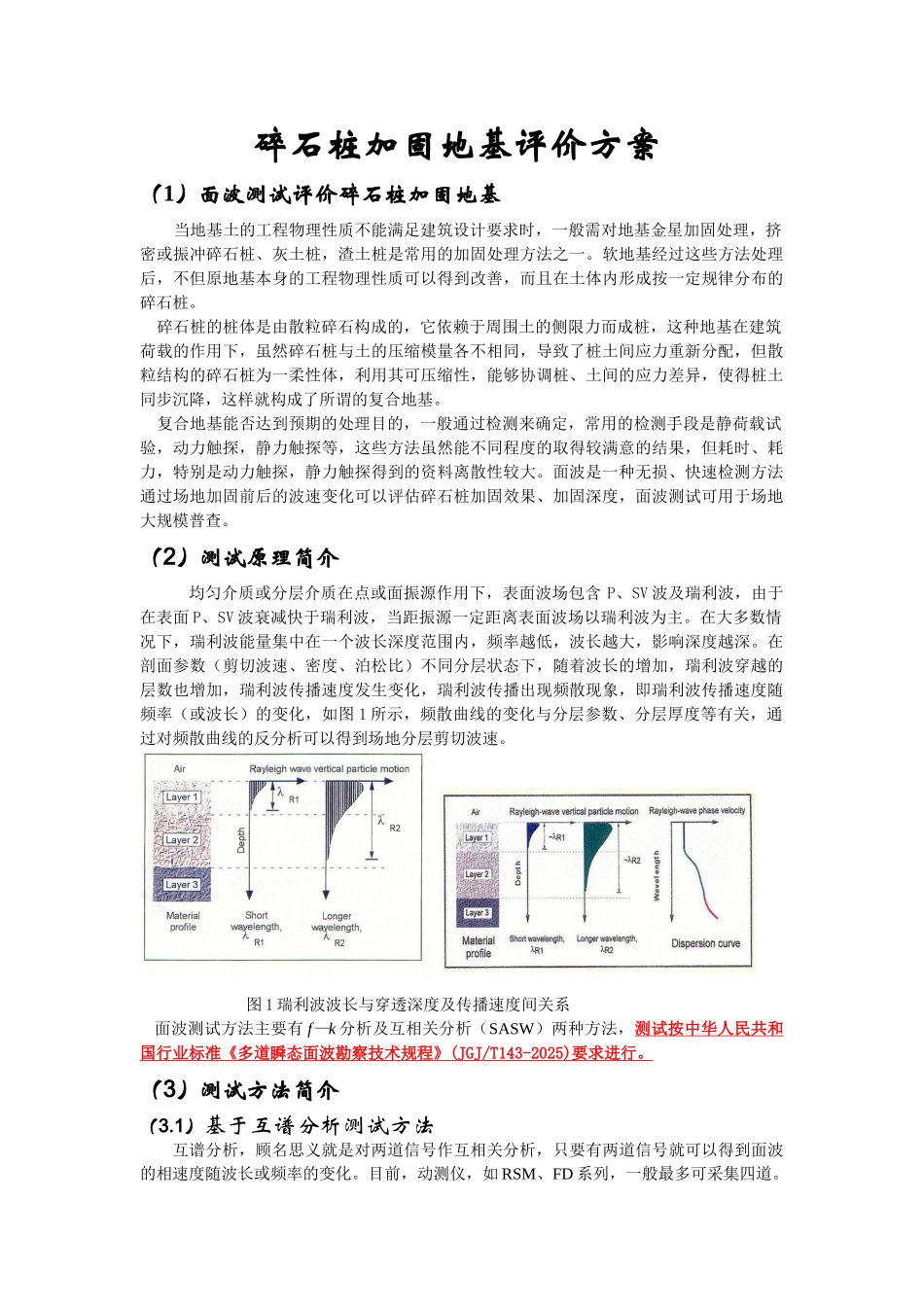

碎石桩加固地基评价方案（1）面波测试评价碎石桩加固地基 当地基土的工程物理性质不能满足建筑设计要求时，一般需对地基金星加固处理，挤密或振冲碎石桩、灰土桩，渣土桩是常用的加固处理方法之一。软地基经过这些方法处理后，不但原地基本身的工程物理性质可以得到改善，而且在土体内形成按一定规律分布的碎石桩。 碎石桩的桩体是由散粒碎石构成的，它依赖于周围土的侧限力而成桩，这种地基在建筑荷载的作用下，虽然碎石桩与土的压缩模量各不相同，导致了桩土间应力重新分配，但散粒结构的碎石桩为一柔性体，利用其可压缩性，能够协调桩、土间的应力差异，使得桩土同步沉降，这样就构成了所谓的复合地基。 复合地基能否达到预期的处理目的，一般通过检测来确定，常用的检测手段是静荷载试验，动力触探，静力触探等，这些方法虽然能不同程度的取得较满意的结果，但耗时、耗力，特别是动力触探，静力触探得到的资料离散性较大。面波是一种无损、快速检测方法通过场地加固前后的波速变化可以评估碎石桩加固效果、加固深度，面波测试可用于场地大规模普查。（2）测试原理简介均匀介质或分层介质在点或面振源作用下，表面波场包含 P、SV 波及瑞利波，由于在表面 P、SV 波衰减快于瑞利波，当距振源一定距离表面波场以瑞利波为主。在大多数情况下，瑞利波能量集中在一个波长深度范围内，频率越低，波长越大，影响深度越深。在剖面参数（剪切波速、密度、泊松比）不同分层状态下，随着波长的增加，瑞利波穿越的层数也增加，瑞利波传播速度发生变化，瑞利波传播出现频散现象，即瑞利波传播速度随频率（或波长）的变化，如图 1 所示，频散曲线的变化与分层参数、分层厚度等有关，通过对频散曲线的反分析可以得到场地分层剪切波速。 图 1 瑞利波波长与穿透深度及传播速度间关系 面波测试方法主要有 f—k 分析及互相关分析（SASW）两种方法，测试按中华人民共和国行业标准《多道瞬态面波勘察技术规程》 ( JGJ/T143-2025 ) 要求进行。 （3）测试方法简介（3.1）基于互谱分析测试方法互谱分析，顾名思义就是对两道信号作互相关分析，只要有两道信号就可以得到面波的相速度随波长或频率的变化。目前，动测仪，如 RSM、FD 系列，一般最多可采集四道。这样，在互谱分析用动测仪作为采样设备是可行的。当采纳两个测点时，如图 2 所示，测点可按共中心方式布点，即（1）测点距、振源与最近测点距相等；（2）按测点中心线位置不变，不断增加测...
