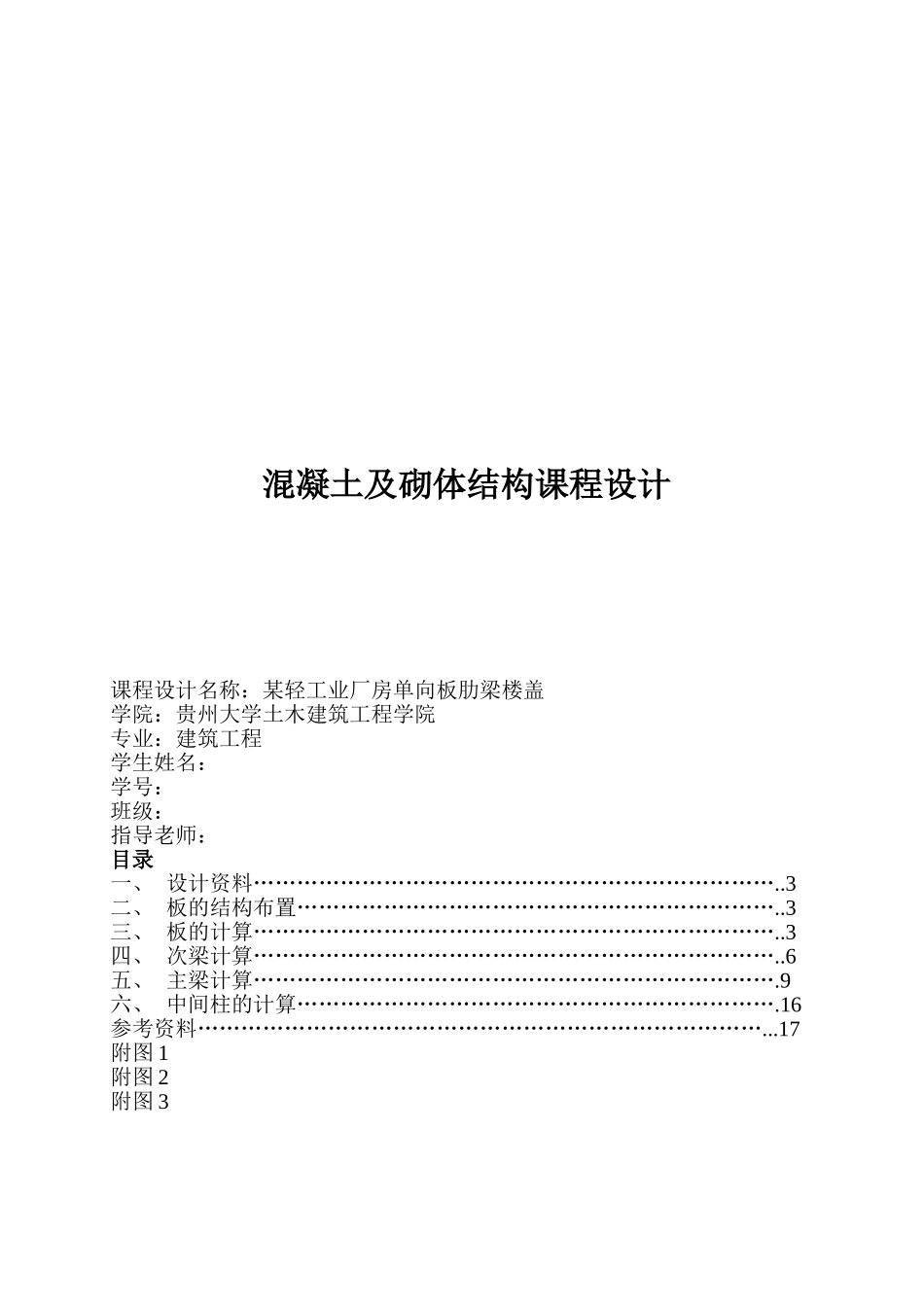

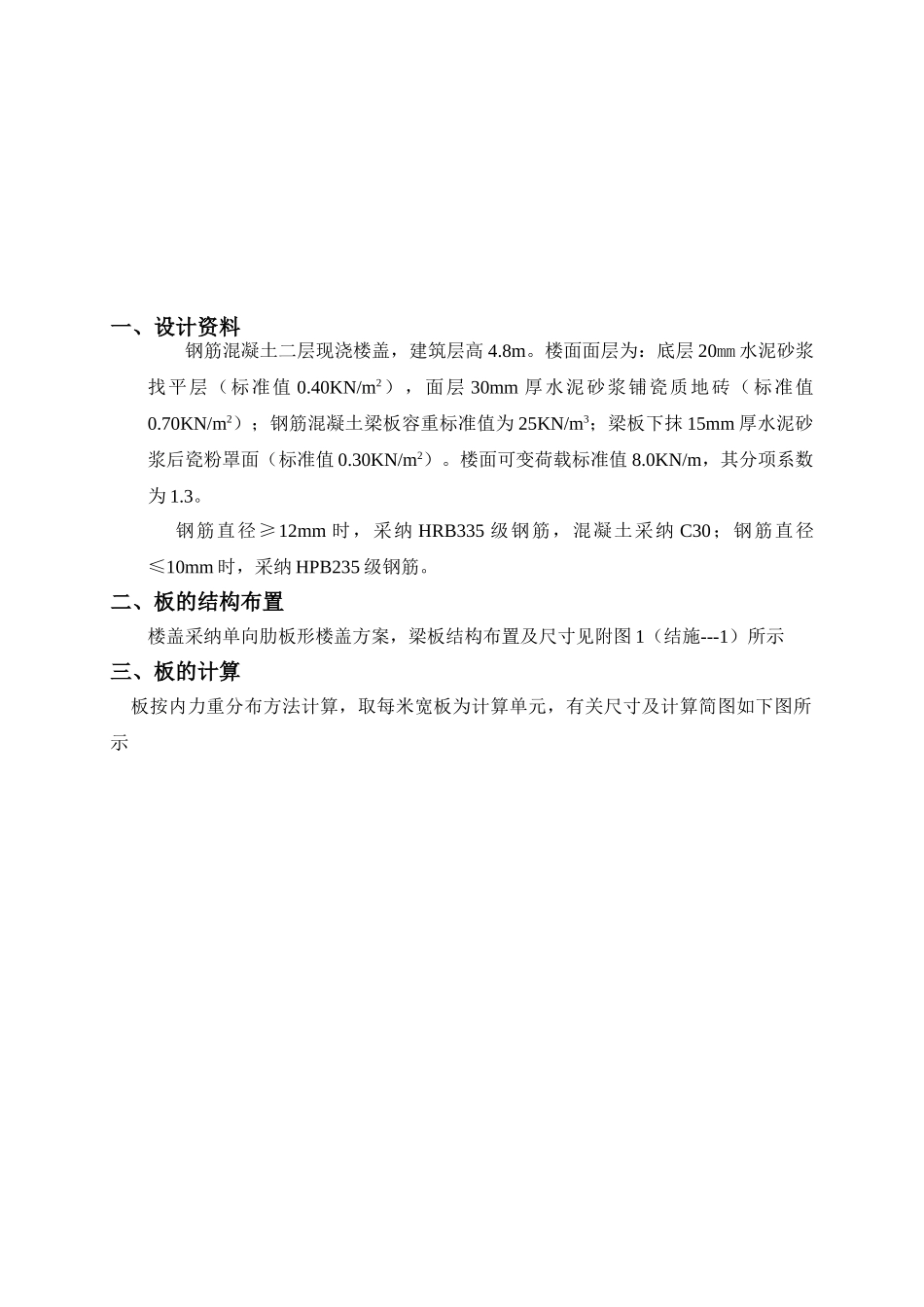

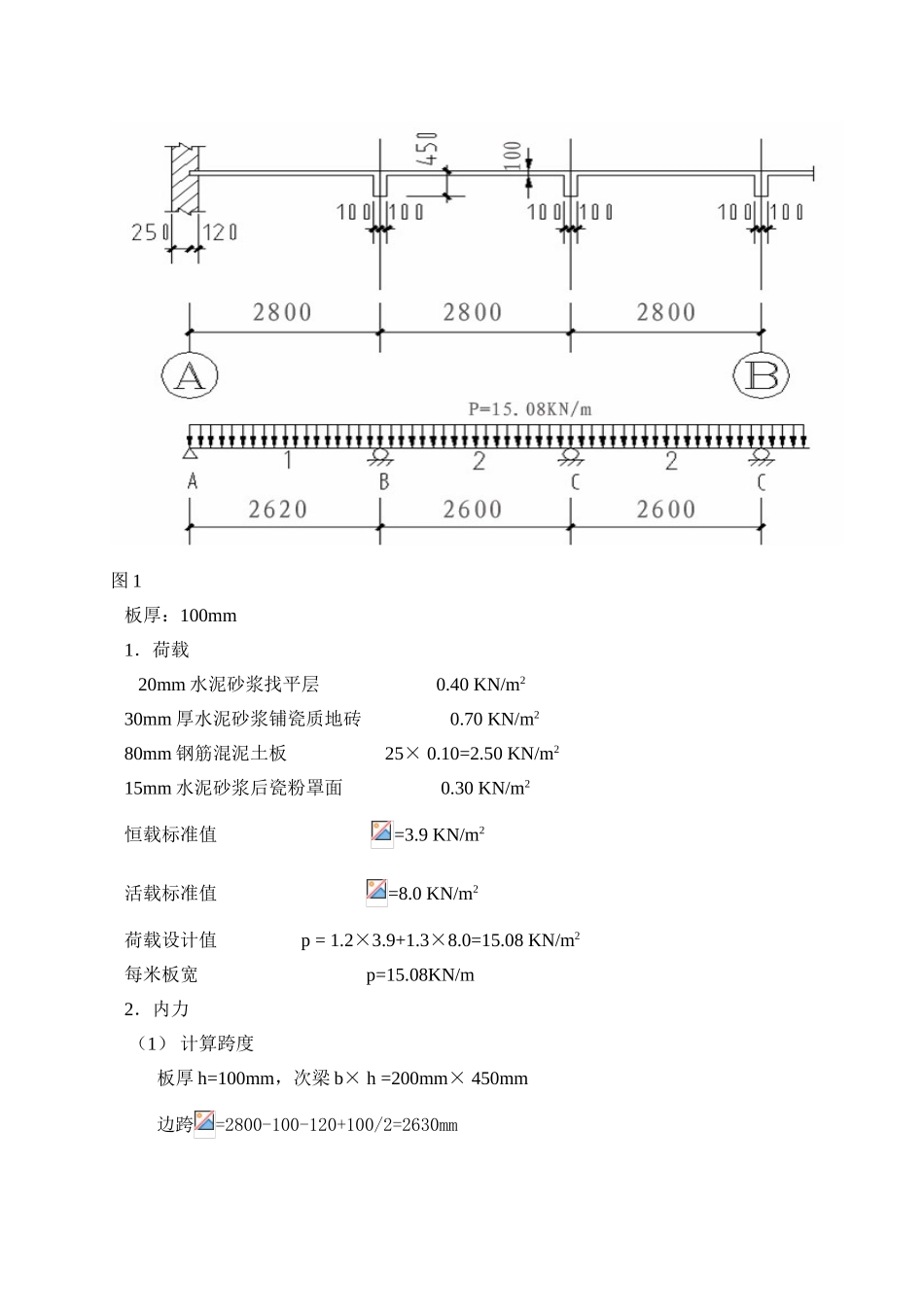

混凝土及砌体结构课程设计课程设计名称：某轻工业厂房单向板肋梁楼盖学院：贵州大学土木建筑工程学院专业：建筑工程学生姓名： 学号：班级： 指导老师： 目录一、 设计资料………………………………………………………………..3二、 板的结构布置…………………………………………………………..3三、 板的计算………………………………………………………………..3四、 次梁计算………………………………………………………………..6五、 主梁计算……………………………………………………………….9六、 中间柱的计算………………………………………………………….16参考资料……………………………………………………………………...17附图 1附图 2附图 3一、设计资料钢筋混凝土二层现浇楼盖，建筑层高 4.8m。楼面面层为：底层 20mm 水泥砂浆找平层（标准值 0.40KN/m2），面层 30mm 厚水泥砂浆铺瓷质地砖（标准值0.70KN/m2）；钢筋混凝土梁板容重标准值为 25KN/m3；梁板下抹 15mm 厚水泥砂浆后瓷粉罩面（标准值 0.30KN/m2）。楼面可变荷载标准值 8.0KN/m，其分项系数为 1.3。钢筋直径≥12mm 时，采纳 HRB335 级钢筋，混凝土采纳 C30；钢筋直径≤10mm 时，采纳 HPB235 级钢筋。二、板的结构布置楼盖采纳单向肋板形楼盖方案，梁板结构布置及尺寸见附图 1（结施---1）所示三、板的计算 板按内力重分布方法计算，取每米宽板为计算单元，有关尺寸及计算简图如下图所示 图 1 板厚：100mm 1．荷载20mm 水泥砂浆找平层 0.40 KN/m2 30mm 厚水泥砂浆铺瓷质地砖 0.70 KN/m2 80mm 钢筋混泥土板 25× 0.10=2.50 KN/m2 15mm 水泥砂浆后瓷粉罩面 0.30 KN/m2 恒载标准值 =3.9 KN/m2 活载标准值 =8.0 KN/m2 荷载设计值 p = 1.2×3.9+1.3×8.0=15.08 KN/m2 每米板宽 p=15.08KN/m 2．内力 （1） 计算跨度 板厚 h=100mm，次梁 b× h =200mm× 450mm 边跨=2800-100-120+100/2=2630mm 中间跨=2800-200=2600mm 跨度差 （2630-2600）/2600=1.15%<10%,故板可按等跨联系板计算。 （2）板的弯矩计算截面位置弯矩系数 α(KN·m)边跨跨中×15.08×2.63²=9.48B 支座--×15.08×2.63²=-7.45中间跨跨中×15.08×2.6²=6.37中间支座--×15.08×2.6²=-6.37 3．配筋b = 1000mm,h=100,=100-20=80mm2,=14.3N/mm,=1.43N/ mm2,=210N/ mm2 截面位置(KN· m)αs ==1-（mm2）实配钢筋边跨...
