轻集料混凝土空心连锁砌块砌筑方案

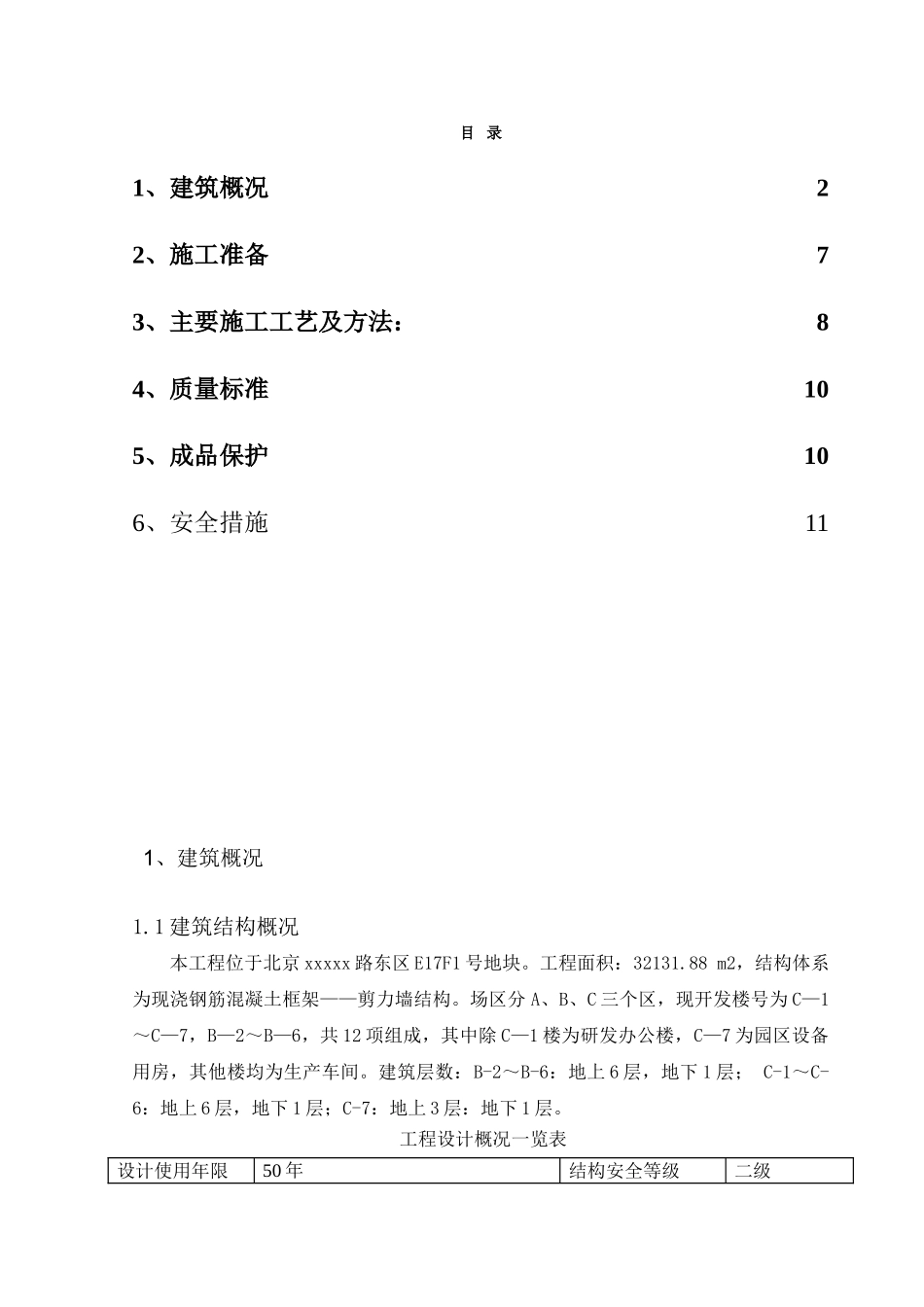

目 录1、建筑概况22、施工准备73、主要施工工艺及方法：84、质量标准105、成品保护106、安全措施111、建筑概况1.1 建筑结构概况本工程位于北京 xxxxx 路东区 E17F1 号地块。工程面积：32131.88 m2，结构体系为现浇钢筋混凝土框架——剪力墙结构。场区分 A、B、C 三个区，现开发楼号为 C—1～C—7，B—2～B—6，共 12 项组成，其中除 C—1 楼为研发办公楼，C—7 为园区设备用房，其他楼均为生产车间。建筑层数：B-2～B-6：地上 6 层，地下 1 层； C-1～C-6：地上 6 层，地下 1 层；C-7：地上 3 层：地下 1 层。 工程设计概况一览表设计使用年限50 年结构安全等级二级抗震设防分类 丙类抗震设防烈度8抗震等级剪力墙为二级；框架为三级；地下室及地面以上首层为底部加强区。地基基础设计等级乙级基础类型筏形基础结构类型框架-剪力墙钢筋连接方式搭接、机械连接总建筑面积32131.88㎡1.2 二次结构设计概况1.2.1 本工程墙体部分为 BM 轻集料（免抹灰）砌块内外墙。1.2.2 外墙墙厚为 250mm；内隔墙墙体厚度厚度为 200mm；卫生间内隔墙及管道井墙体厚度为 100mm。内外墙均采纳轻集料（免抹灰）砌块，砌块强度等级：MU3.5，密度≤1000kg/m³；用砂浆 M5 进行砌筑；1.2.3 卫生间隔墙基础应设置同墙厚距建筑地面 200mm 高 C20 混凝土导墙；C7 地下室等用水量较大的房间砌体内墙采纳同墙厚厚 BM 砌块，距结构地面 400mm 高范围内为C20 细石混凝土挡水线。1.2.4 本工程墙体砌筑要求参照建筑构造专项图集《SN 保温砌块 BM 轻集料隔墙砌块》（11BJZ58）。1.2.5 本工程芯柱、系梁、圈梁、压顶均使用 C20 商品混凝土，要求粒径≯30mm。1.2.6 本工程二次结构所需植筋的深度处特别要求外，均为 12d 且≥100mm。1.2.7 本工程在门窗洞口上方设置系梁，窗洞口下方设置压梁，门窗洞口两侧设置芯柱。1.2.8 地下室墙体回填土以下墙体采纳 MU10 蒸压灰砂砖。1.2.9 砌筑墙体要求尺寸偏差≯3mm。1.3 构造措施：1.3.1 墙体连接：砌筑墙体与顶板连接处采纳 U 型块侧砌，植筋 1A12@1000。墙体与柱子采纳柔性连接。具体做法见下图：墙体与顶板连接墙体与柱子连接1.3.1.1 圈梁、系梁：a.当墙高＜4.2m时，墙体在每层2.1m处设一道水平系梁；当墙高≥4.2m时，除在每层2.1m处设一道水平系梁外，还应在第一道系梁到墙顶中部增加一道系梁；3B12，A6@250，浇筑C20混凝土。b. 当 门 窗 洞 口 宽 度 ＞ 1...
