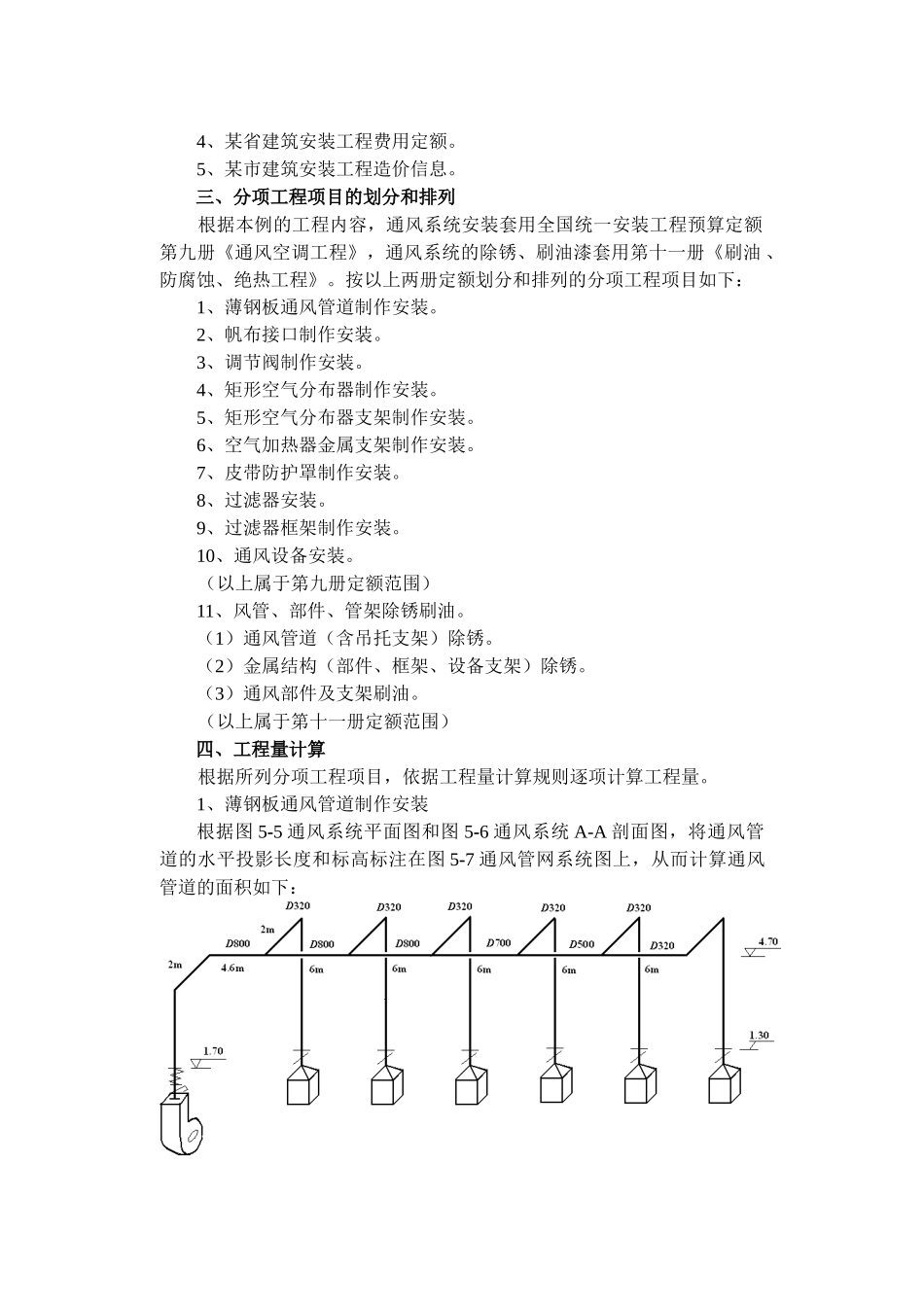

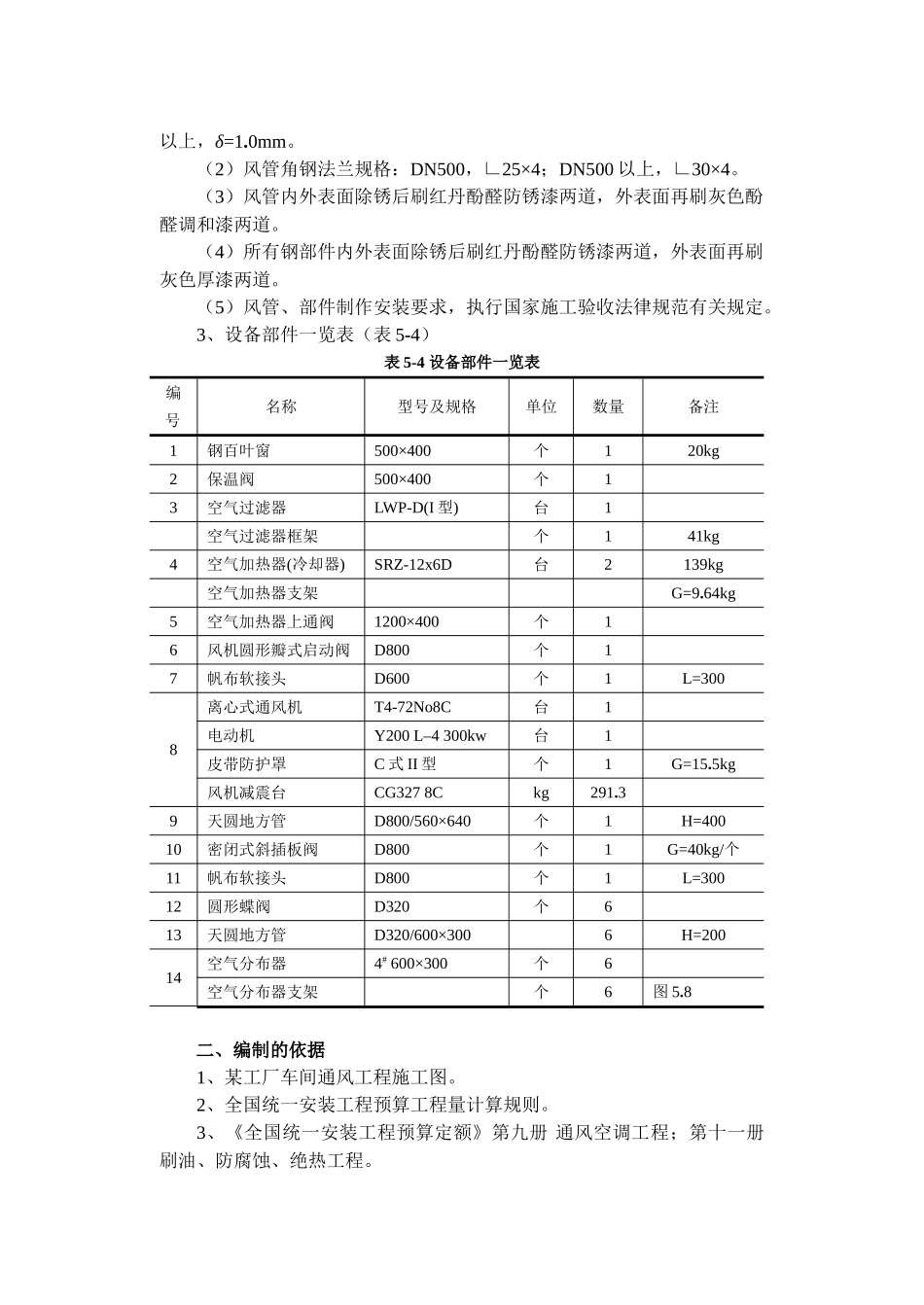

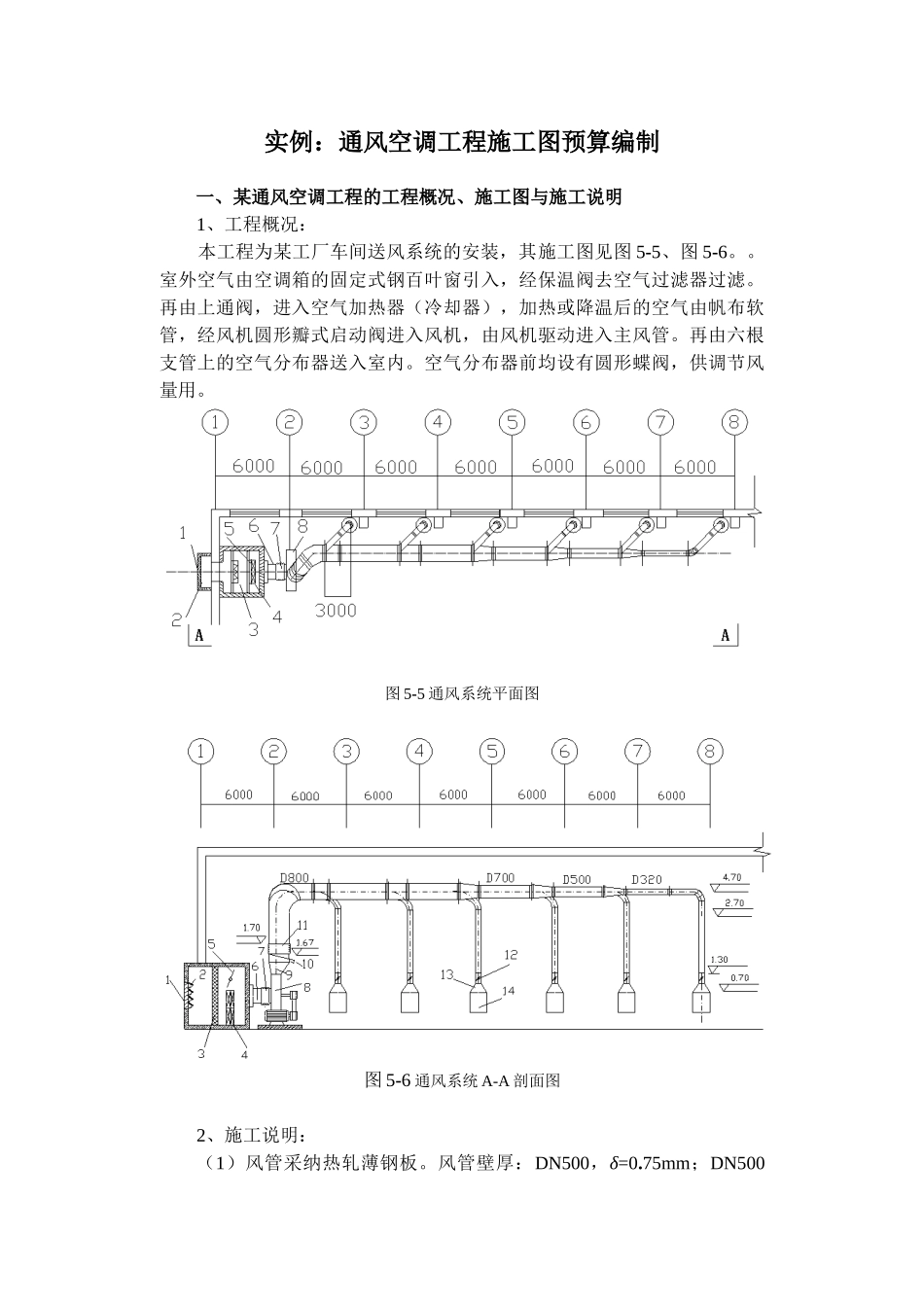

实例：通风空调工程施工图预算编制一、某通风空调工程的工程概况、施工图与施工说明1、工程概况：本工程为某工厂车间送风系统的安装，其施工图见图 5-5、图 5-6。。室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。再由上通阀，进入空气加热器（冷却器），加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。再由六根支管上的空气分布器送入室内。空气分布器前均设有圆形蝶阀，供调节风量用。图 5-5 通风系统平面图图 5-6 通风系统 A-A 剖面图2、施工说明：（1）风管采纳热轧薄钢板。风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。（2）风管角钢法兰规格：DN500，∟25×4；DN500 以上，∟30×4。（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。（5）风管、部件制作安装要求，执行国家施工验收法律规范有关规定。3、设备部件一览表（表 5-4）表 5-4 设备部件一览表编号名称型号及规格单位数量备注1钢百叶窗500×400个120kg2保温阀500×400个13空气过滤器LWP-D(I 型)台1空气过滤器框架个141kg4空气加热器(冷却器)SRZ-12x6D台2139kg空气加热器支架G=9.64kg5空气加热器上通阀1200×400个16风机圆形瓣式启动阀D800个17帆布软接头D600个1L=3008离心式通风机T4-72No8C台1电动机Y200 L–4 300kw台1皮带防护罩C 式 II 型个1G=15.5kg风机减震台CG327 8Ckg291.39天圆地方管D800/560×640个1H=40010密闭式斜插板阀D800个1G=40kg/个11帆布软接头D800个1L=30012圆形蝶阀D320个613天圆地方管D320/600×3006H=20014空气分布器4# 600×300个6空气分布器支架个6图 5.8二、编制的依据1、某工厂车间通风工程施工图。2、全国统一安装工程预算工程量计算规则。3、《全国统一安装工程预算定额》第九册 通风空调工程；第十一册 刷油、防腐蚀、绝热工程。4、某省建筑安装工程费用定额。5、某市建筑安装工程造价信息。三、分项工程项目的划分和排列根据本例的工程内容，通风系统安装套用全国统一安装工程预算定额第九册《通风空调工程》，通风系统的除锈、刷油漆套用第十一册《刷油 、防腐蚀、绝热工程》。按以上两册定额划分和排列的分项工程项目如下：1、薄钢板通风管道制作安装。2、帆布接口制作安装。3、调节阀制作安装。4、矩形空气分布器制作安装。5、矩形空气分布器支架...
