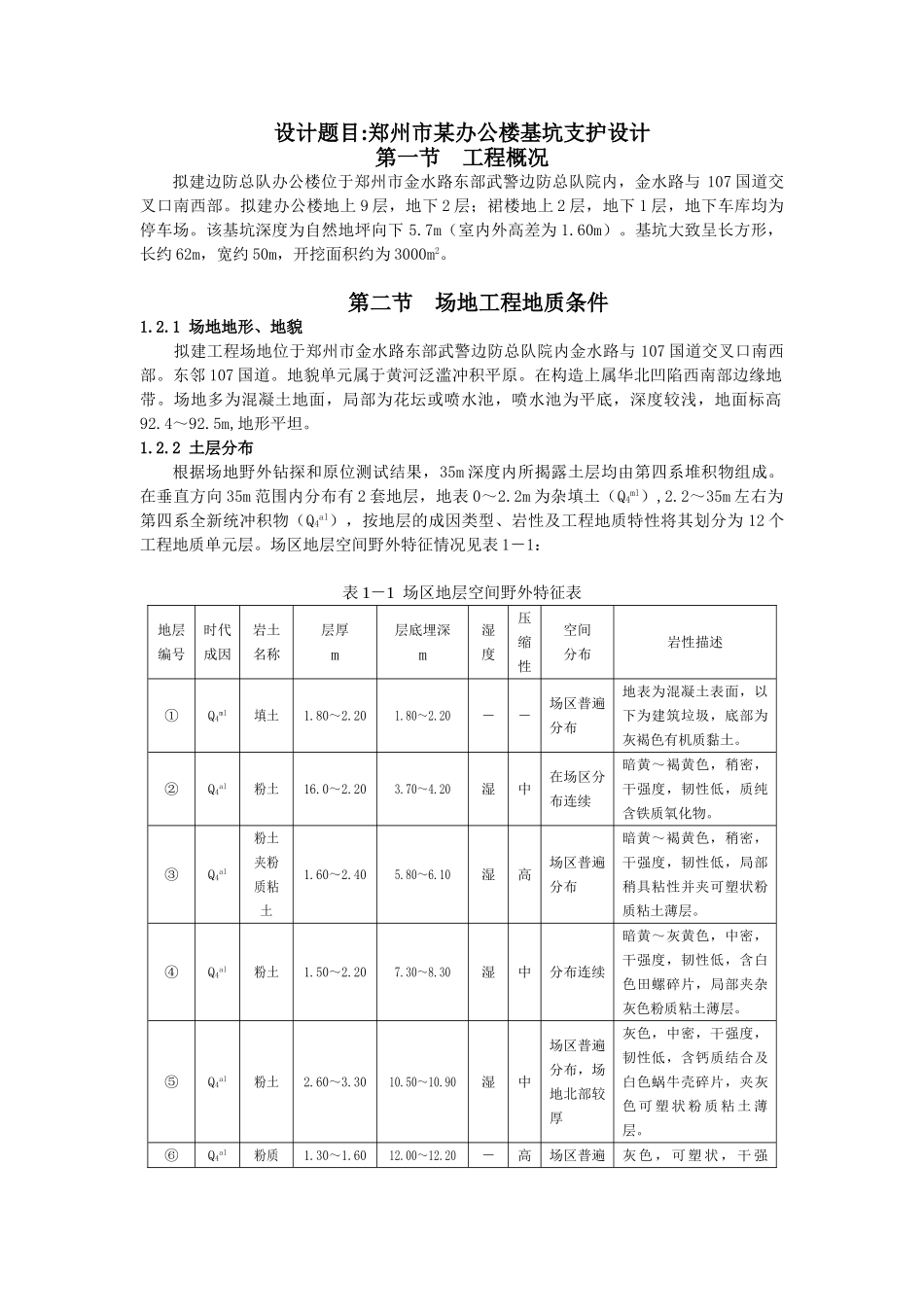

设计题目:郑州市某办公楼基坑支护设计第一节 工程概况拟建边防总队办公楼位于郑州市金水路东部武警边防总队院内，金水路与 107 国道交叉口南西部。拟建办公楼地上 9 层，地下 2 层；裙楼地上 2 层，地下 1 层，地下车库均为停车场。该基坑深度为自然地坪向下 5.7m（室内外高差为 1.60m）。基坑大致呈长方形，长约 62m，宽约 50m，开挖面积约为 3000m2。第二节 场地工程地质条件1.2.1 场地地形、地貌拟建工程场地位于郑州市金水路东部武警边防总队院内金水路与 107 国道交叉口南西部。东邻 107 国道。地貌单元属于黄河泛滥冲积平原。在构造上属华北凹陷西南部边缘地带。场地多为混凝土地面，局部为花坛或喷水池，喷水池为平底，深度较浅，地面标高92.4～92.5m,地形平坦。1.2.2 土层分布根据场地野外钻探和原位测试结果，35m 深度内所揭露土层均由第四系堆积物组成。在垂直方向 35m 范围内分布有 2 套地层，地表 0～2.2m 为杂填土（Q4ml）,2.2～35m 左右为第四系全新统冲积物（Q4al），按地层的成因类型、岩性及工程地质特性将其划分为 12 个工程地质单元层。场区地层空间野外特征情况见表 1－1：表 1－1 场区地层空间野外特征表地层编号时代成因岩土名称层厚m层底埋深m湿度压缩性空间分布岩性描述①Q4ml填土1.80～2.201.80～2.20－－场区普遍分布地表为混凝土表面，以下为建筑垃圾，底部为灰褐色有机质黏土。②Q4al粉土16.0～2.203.70～4.20湿中在场区分布连续暗黄～褐黄色，稍密，干强度，韧性低，质纯含铁质氧化物。③Q4al粉土夹粉质粘土1.60～2.405.80～6.10湿高场区普遍分布暗黄～褐黄色，稍密，干强度，韧性低，局部稍具粘性并夹可塑状粉质粘土薄层。④Q4al粉土1.50～2.207.30～8.30湿中分布连续暗黄～灰黄色，中密，干强度，韧性低，含白色田螺碎片，局部夹杂灰色粉质粘土薄层。⑤Q4al粉土2.60～3.3010.50～10.90湿中场区普遍分布，场地北部较厚灰色，中密，干强度，韧性低，含钙质结合及白色蜗牛壳碎片，夹灰色 可 塑 状 粉 质 粘 土 薄层。⑥Q4al粉质1.30～1.6012.00～12.20－高场区普遍灰 色 ， 可 塑 状 ， 干 强粘土分布度，韧性中等，含白色田螺碎片，含少量的有机质、植物残骸。⑦Q4al粉土0.80～1.8013.00～14.00湿中场区普遍分布灰色，密实，干强度，韧性低，偶含小钙质结核及白色蜗牛壳碎片，夹灰色可塑状粉质粘土薄层。⑧Q4al粉质粘土2.10～2.7015.70～16.20湿高场区普遍分布...
