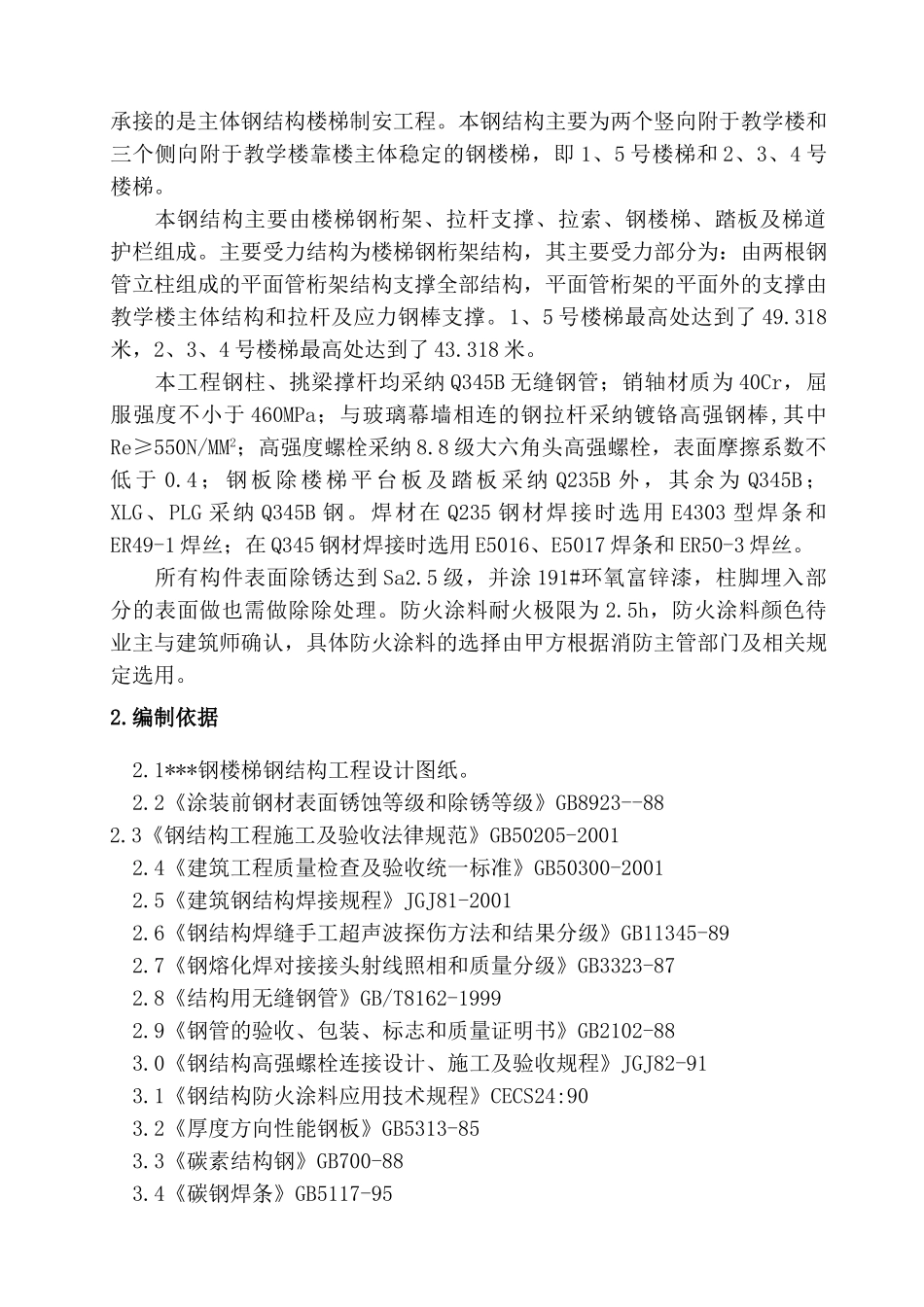

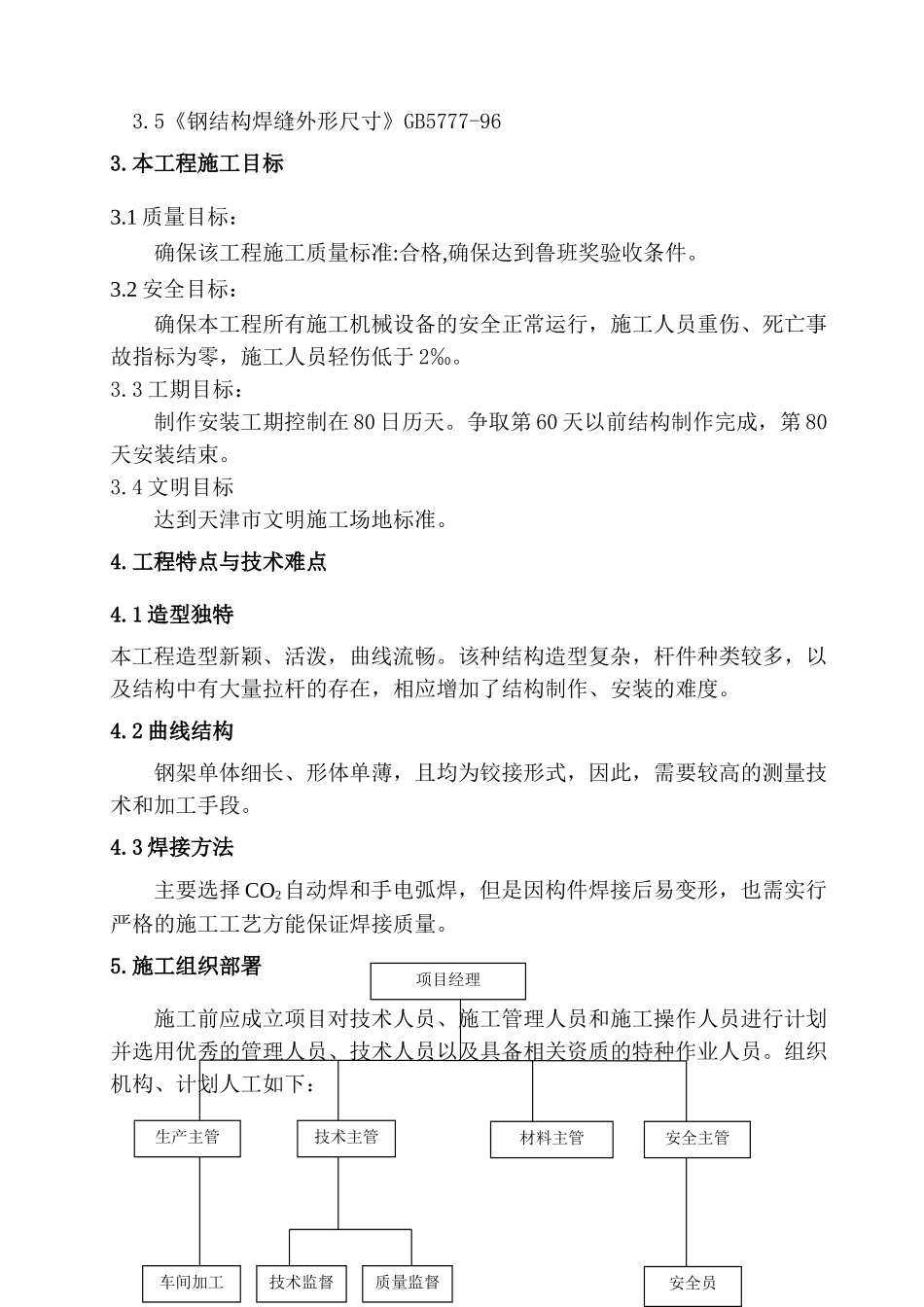

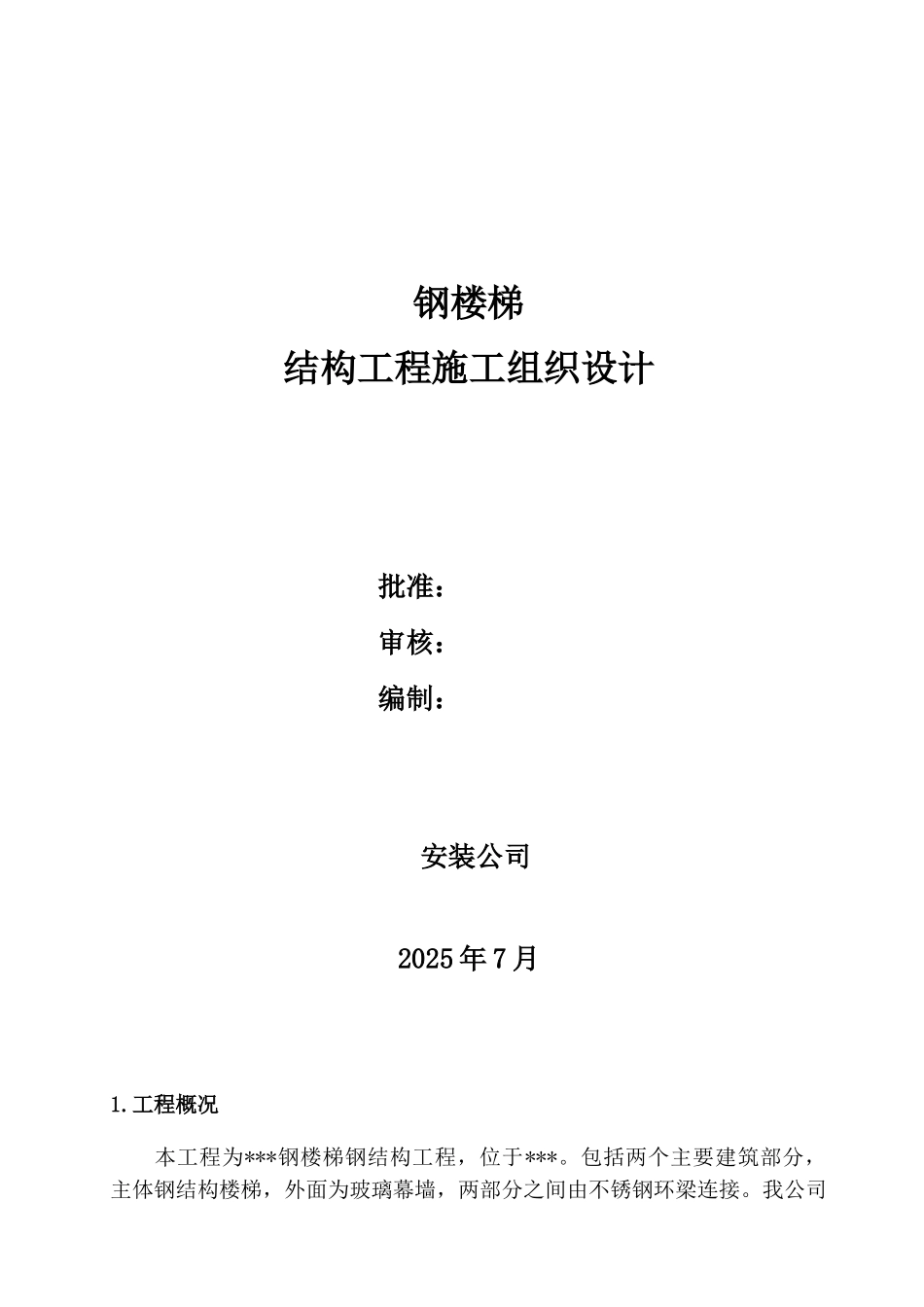

钢楼梯结构工程施工组织设计批准：审核：编制： 安装公司 2025 年 7 月1.工程概况本工程为***钢楼梯钢结构工程，位于***。包括两个主要建筑部分，主体钢结构楼梯，外面为玻璃幕墙，两部分之间由不锈钢环梁连接。我公司承接的是主体钢结构楼梯制安工程。本钢结构主要为两个竖向附于教学楼和三个侧向附于教学楼靠楼主体稳定的钢楼梯，即 1、5 号楼梯和 2、3、4 号楼梯。本钢结构主要由楼梯钢桁架、拉杆支撑、拉索、钢楼梯、踏板及梯道护栏组成。主要受力结构为楼梯钢桁架结构，其主要受力部分为：由两根钢管立柱组成的平面管桁架结构支撑全部结构，平面管桁架的平面外的支撑由教学楼主体结构和拉杆及应力钢棒支撑。1、5 号楼梯最高处达到了 49.318米，2、3、4 号楼梯最高处达到了 43.318 米。本工程钢柱、挑梁撑杆均采纳 Q345B 无缝钢管；销轴材质为 40Cr，屈服强度不小于 460MPa；与玻璃幕墙相连的钢拉杆采纳镀铬高强钢棒,其中Re≥550N/MM2；高强度螺栓采纳 8.8 级大六角头高强螺栓，表面摩擦系数不低 于 0.4 ； 钢 板 除 楼 梯 平 台 板 及 踏 板 采 纳 Q235B 外 ， 其 余 为 Q345B ；XLG、PLG 采纳 Q345B 钢。焊材在 Q235 钢材焊接时选用 E4303 型焊条和ER49-1 焊丝；在 Q345 钢材焊接时选用 E5016、E5017 焊条和 ER50-3 焊丝。所有构件表面除锈达到 Sa2.5 级，并涂 191#环氧富锌漆，柱脚埋入部分的表面做也需做除除处理。防火涂料耐火极限为 2.5h，防火涂料颜色待业主与建筑师确认，具体防火涂料的选择由甲方根据消防主管部门及相关规定选用。2.编制依据2.1***钢楼梯钢结构工程设计图纸。2.2《涂装前钢材表面锈蚀等级和除锈等级》GB8923--882.3《钢结构工程施工及验收法律规范》GB50205-20012.4《建筑工程质量检查及验收统一标准》GB50300-20012.5《建筑钢结构焊接规程》JGJ81-20012.6《钢结构焊缝手工超声波探伤方法和结果分级》GB11345-892.7《钢熔化焊对接接头射线照相和质量分级》GB3323-872.8《结构用无缝钢管》GB/T8162-19992.9《钢管的验收、包装、标志和质量证明书》GB2102-883.0《钢结构高强螺栓连接设计、施工及验收规程》JGJ82-913.1《钢结构防火涂料应用技术规程》CECS24:903.2《厚度方向性能钢板》GB5313-853.3《碳素结构钢》GB700-883.4《碳钢焊条》GB5117-953.5《钢结构焊缝外形尺寸》GB5777-963.本工程施工目标3.1 质量目标：确保该工程施工质量标准:合格,确保...
