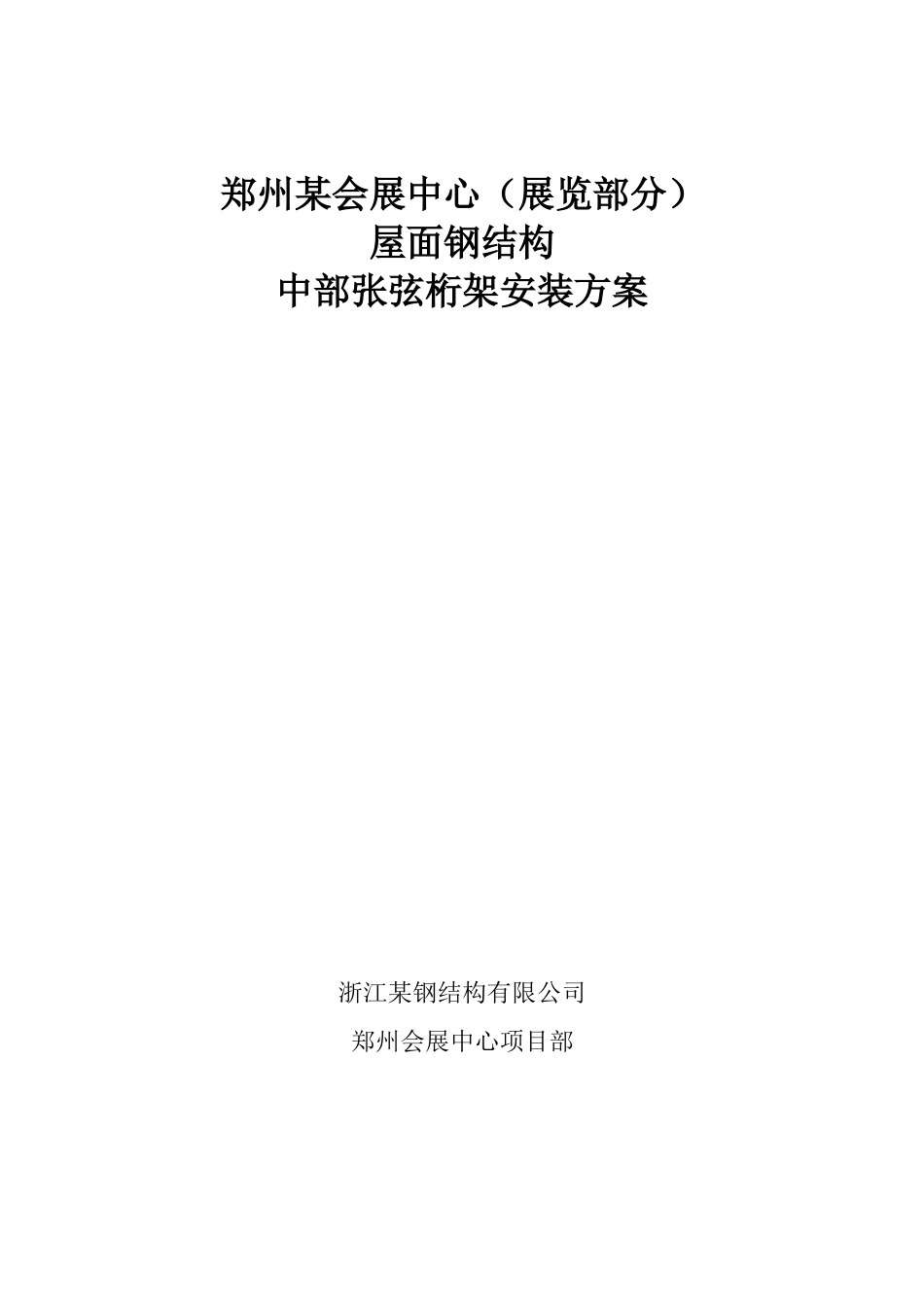

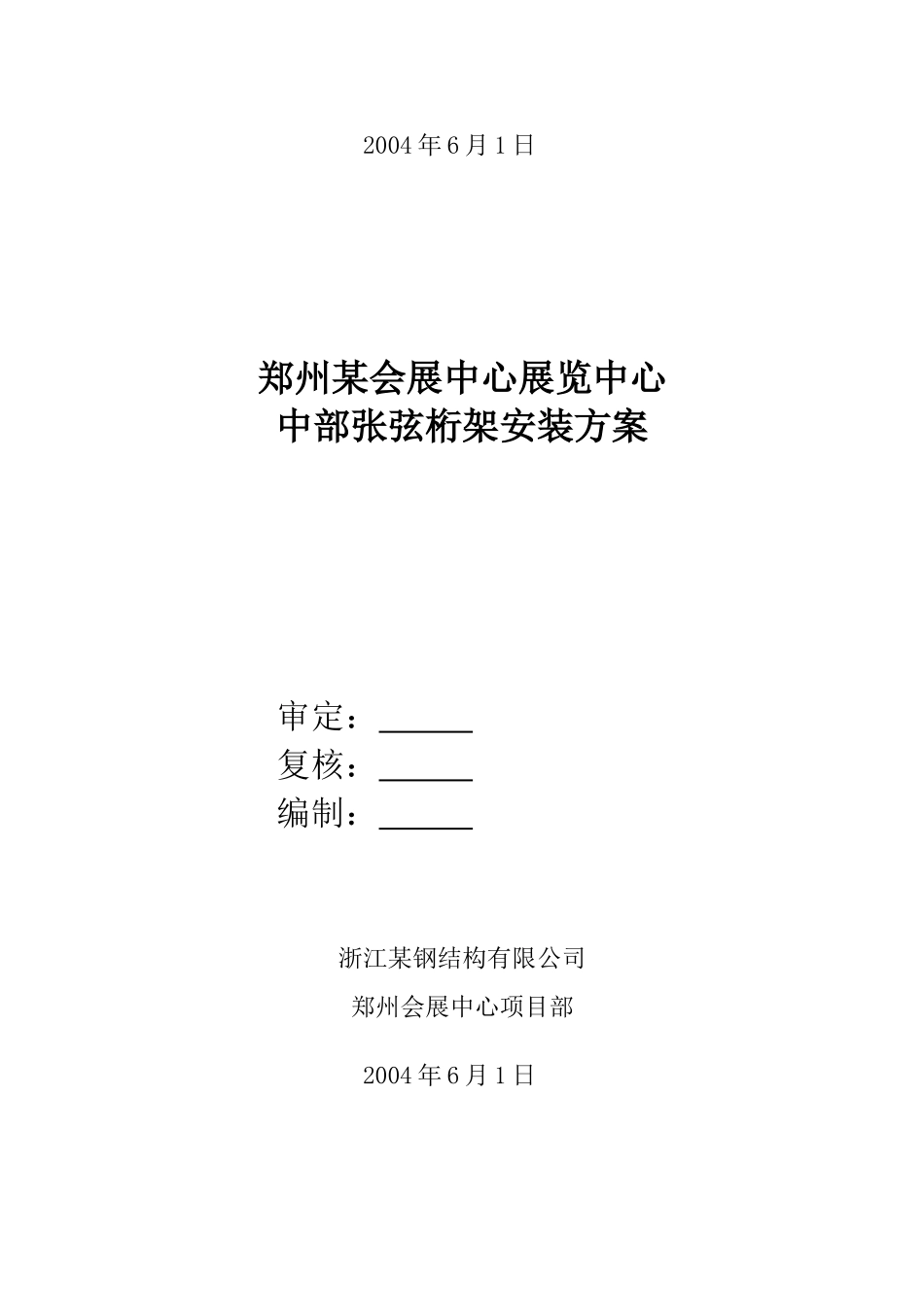

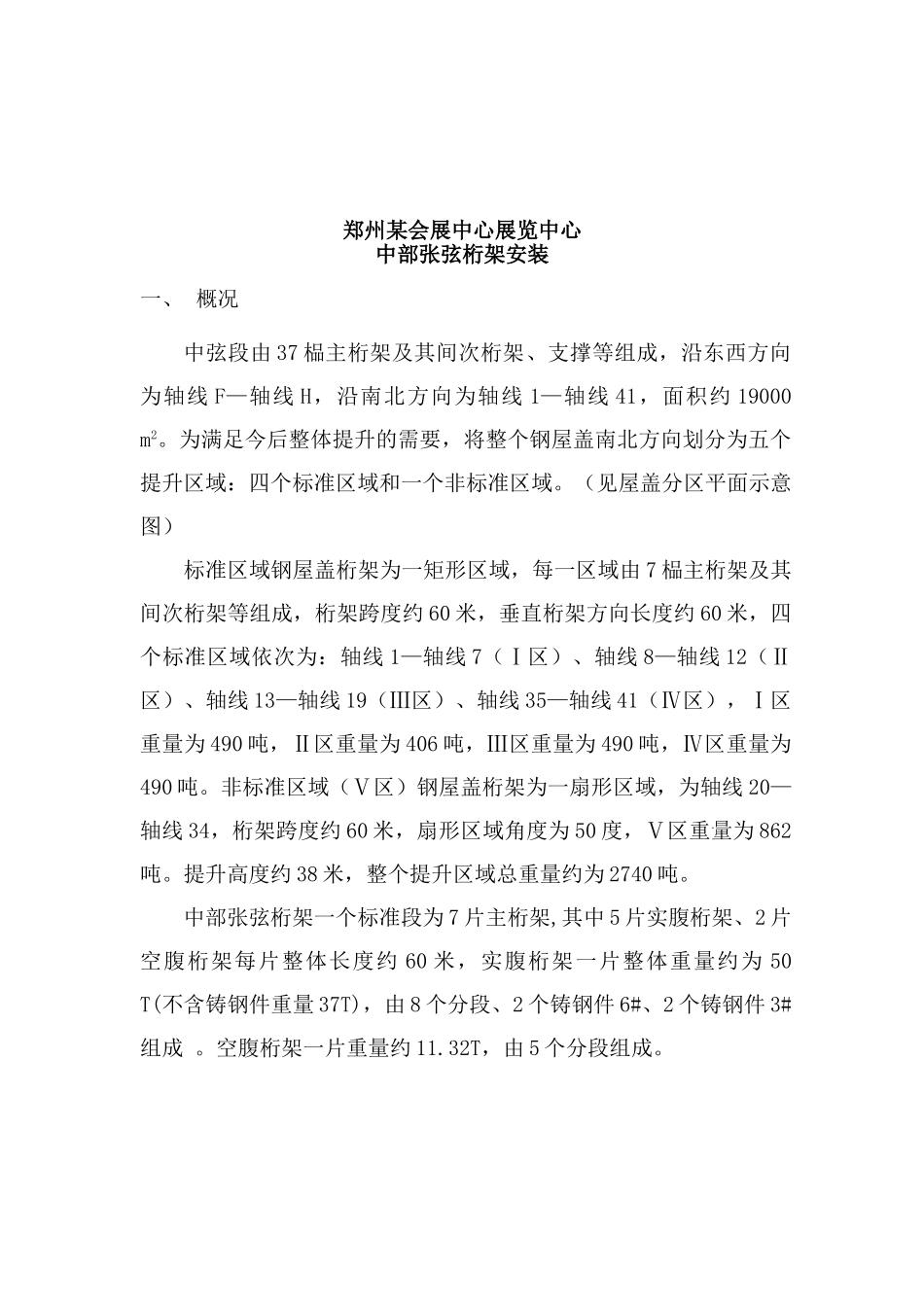

郑州某会展中心（展览部分）屋面钢结构中部张弦桁架安装方案浙江某钢结构有限公司郑州会展中心项目部2004 年 6 月 1 日郑州某会展中心展览中心中部张弦桁架安装方案审定： 复核： 编制： 浙江某钢结构有限公司郑州会展中心项目部2004 年 6 月 1 日郑州某会展中心展览中心中部张弦桁架安装一、 概况中弦段由 37 榀主桁架及其间次桁架、支撑等组成，沿东西方向为轴线 F—轴线 H，沿南北方向为轴线 1—轴线 41，面积约 19000 m2。为满足今后整体提升的需要，将整个钢屋盖南北方向划分为五个提升区域：四个标准区域和一个非标准区域。（见屋盖分区平面示意图）标准区域钢屋盖桁架为一矩形区域，每一区域由 7 榀主桁架及其间次桁架等组成，桁架跨度约 60 米，垂直桁架方向长度约 60 米，四个标准区域依次为：轴线 1—轴线 7（Ⅰ区）、轴线 8—轴线 12（Ⅱ区）、轴线 13—轴线 19（Ⅲ区）、轴线 35—轴线 41（Ⅳ区），Ⅰ区重量为 490 吨，Ⅱ区重量为 406 吨，Ⅲ区重量为 490 吨，Ⅳ区重量为490 吨。非标准区域（Ⅴ区）钢屋盖桁架为一扇形区域，为轴线 20—轴线 34，桁架跨度约 60 米，扇形区域角度为 50 度，Ⅴ区重量为 862吨。提升高度约 38 米，整个提升区域总重量约为 2740 吨。中部张弦桁架一个标准段为 7 片主桁架,其中 5 片实腹桁架、2 片空腹桁架每片整体长度约 60 米，实腹桁架一片整体重量约为 50 T(不含铸钢件重量 37T)，由 8 个分段、2 个铸钢件 6#、2 个铸钢件 3#组成 。空腹桁架一片重量约 11.32T，由 5 个分段组成。二、 构件的安装 中部张弦桁架是采纳在 16 米平台拼装，分级张拉到位后，以每对桅杆的覆盖范围为一单元，整体提升到位的安装方法。安装顺序为 35 轴-41 轴、20 轴-33 轴、13-19 轴、8-12 轴、1-7 轴。1、构件准备由 50T 吊车将中弦桁架钢结构构件、铸钢 3#(4.64T)从 41 轴外侧吊至 16 米平台上。50 履带吊选用 24 米拔杆，起重性能如下表：半径（米）56810141820起重量（吨）29.427.117138.66.25.52、在 16 米平台构件拼装采纳 16T 汽车吊，水平倒运采纳 12米挂车（该车自重 11T,轮胎数 6 个,轴距 10 米）。16T 汽车吊额定起重量表：臂长 16.5m臂长 23.5m工作幅度m起重量 t起升高度 m工作幅度 m起重量 t起升高度 m59.516.675235.58.516.484.322.567.81693.822.276.7515.5103.421.685.614.9122.520.494....
