郑州某污水处理厂电气设备安装工程施工组织设计

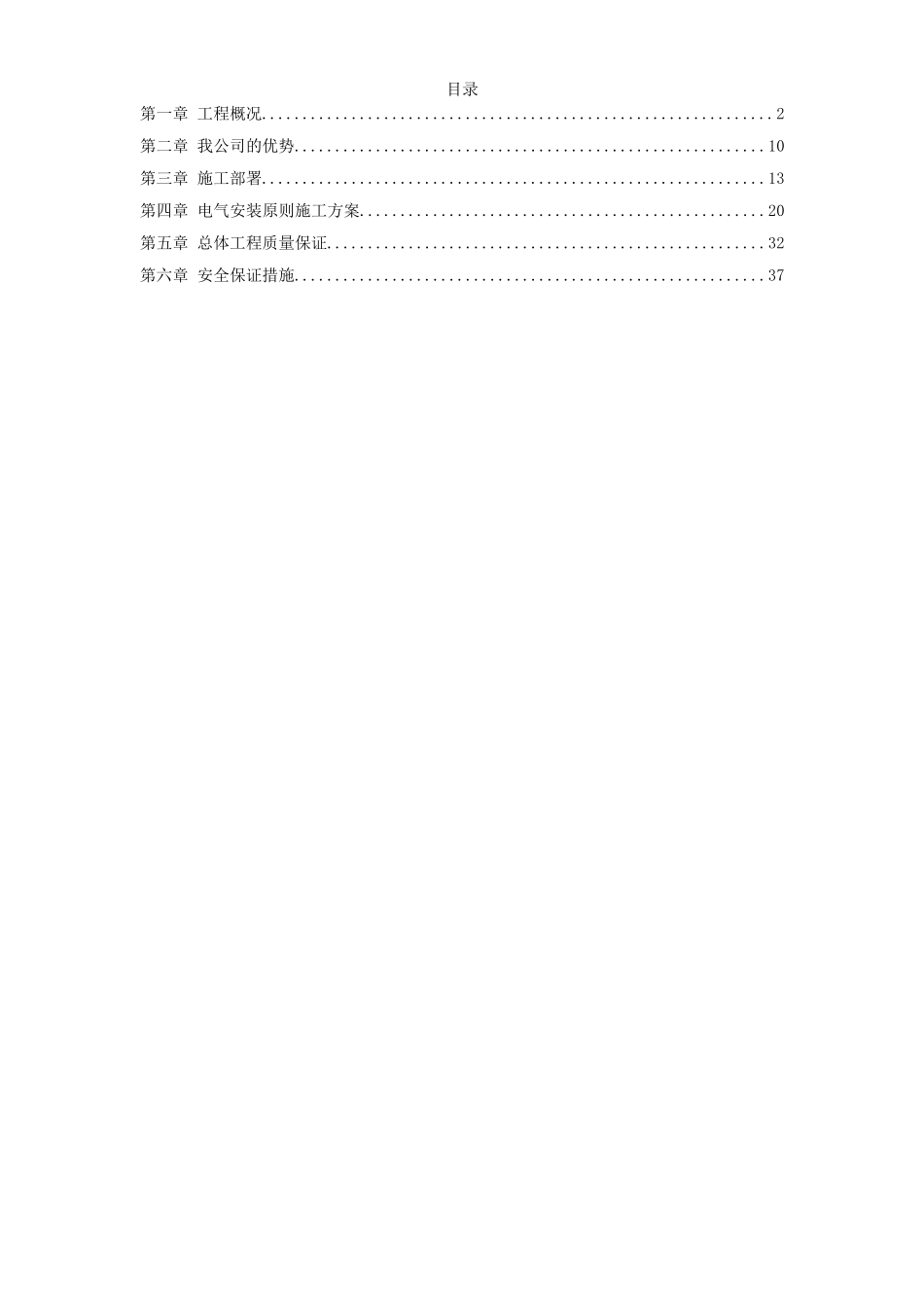

目录第一章 工程概况...............................................................2第二章 我公司的优势..........................................................10第三章 施工部署..............................................................13第四章 电气安装原则施工方案..................................................20第五章 总体工程质量保证......................................................32第六章 安全保证措施..........................................................37工程概况一、编制依据 1． 市政工程设计讨论院设计的污水处理厂电气设备安装工程施工图纸； 2． 污水处理厂工艺设备、电气与自控系统安装工程招标书。 二、工程概况 污水处理厂属国务院淮河治理重点工程之一，是省、市重点工程，该工程一期设计规模为日处理污水 40 万吨，处理工艺为传统活性污泥法。该工程的实施对于改善郑州市的投资环境和淮河流域的污染治理具有十分重要的意义。 此项工程第二标段：电气设备安装工程包括总配电站、第一、第二变电站以及厂内供电用电项目。 1．总配电站负责向第一变电站、第二变电站及鼓风机房 10KV 鼓风机电机送电。 2．第一变电站采纳两台 S9-800KVA/10/0.4KV 变压器，负责向鼓风机房、回流污泥泵房、雨水泵房、回用水泵房、加氯间、中心控制室、第二分控室、厂前区等构筑物提供低压电源及照明电源，并负责提供厂区道路部分照明电源。 3．第二变电所设两台 1000KVA 10/0.4KV S9 变压器,内设进水泵房控制室,6 太主泵电气控制箱安装在进水泵房控制室内,并负责泵房照明。 4．曝气沉沙池包括动力配电柜和设备厂家配套供应的控制箱等供用电系统。 5．回流污泥泵房包括配电箱、电气线路及各供电系统。 6．鼓风机房包括鼓风机、起重机、轴流风机、照明等系统的供电设备和供电线路。 7．初沉污泥泵房主要包括污泥泵、起重机、电动闸阀、干池泵、以及照明系统的供电设备和供电线路。 8．进水泵房的用电设备主要包括 6 台 200KV 潜水泵、5 台闸阀、1 台螺旋压榨机。 9．脱水机房的供用电系统主要包括污泥浓缩系统、脱水系统、及照明系统。 10．曝气池电气系统主要供用电项目包括水下搅拌器、插座等，电路由回流污泥泵房配电室引来。 11．污泥消化池主要工程包括接地系统安装。 12．厂区电气工程主要包括厂区照明系统及厂区电缆工程。 三、工程特点 本工程为污...
