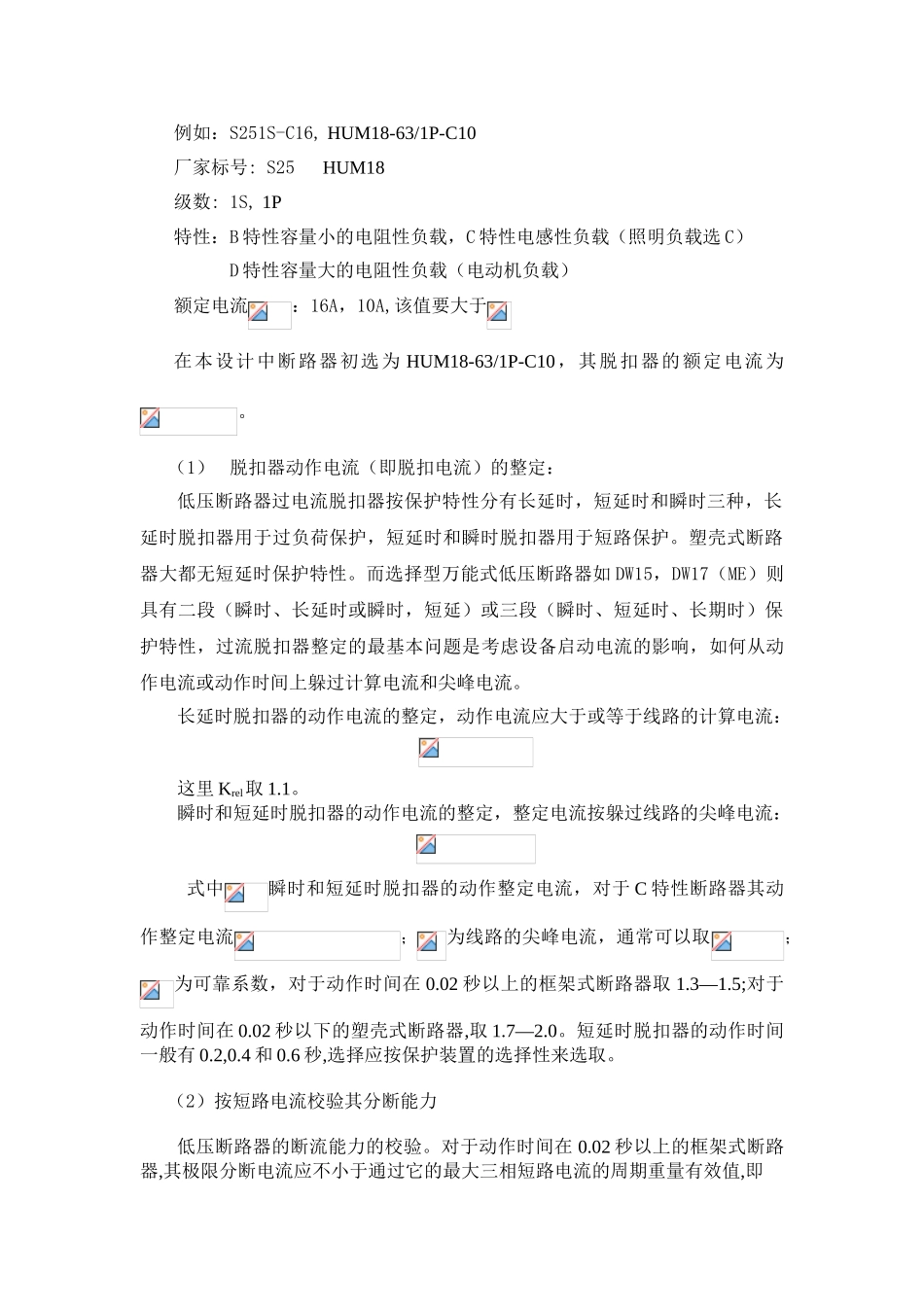

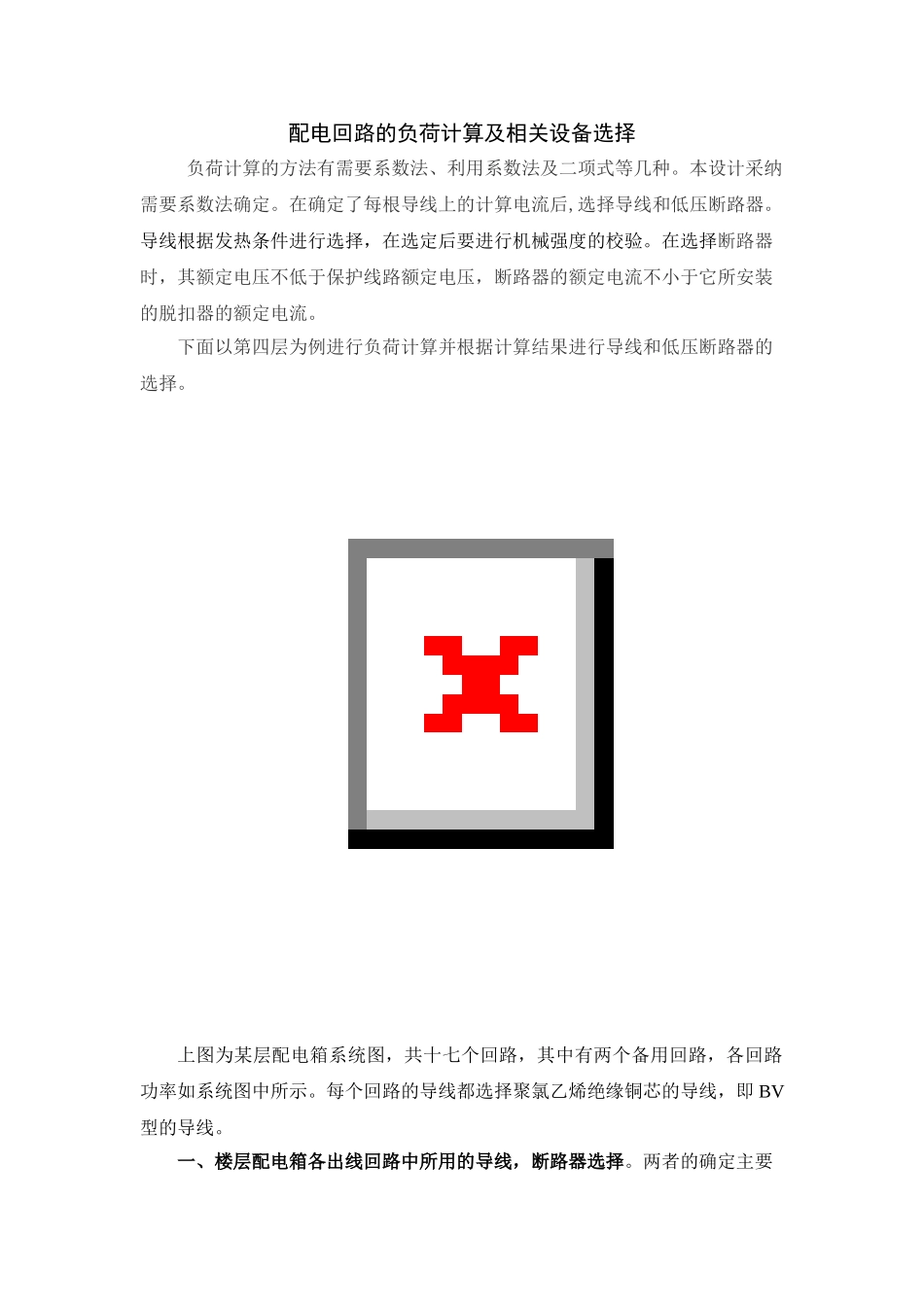

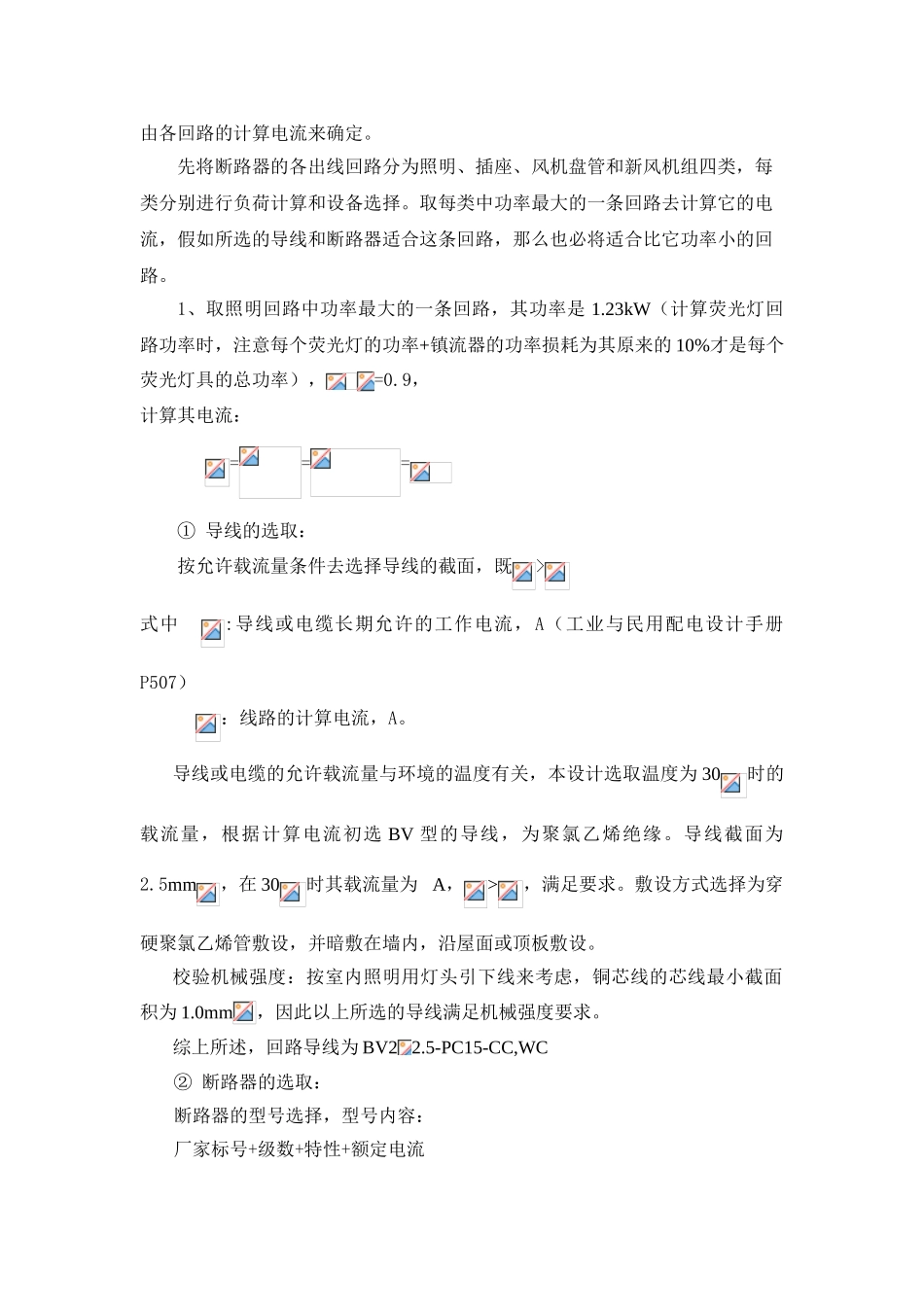

配电回路的负荷计算及相关设备选择负荷计算的方法有需要系数法、利用系数法及二项式等几种。本设计采纳需要系数法确定。在确定了每根导线上的计算电流后,选择导线和低压断路器。 导线根据发热条件进行选择，在选定后要进行机械强度的校验。在选择断路器时，其额定电压不低于保护线路额定电压，断路器的额定电流不小于它所安装的脱扣器的额定电流。下面以第四层为例进行负荷计算并根据计算结果进行导线和低压断路器的选择。上图为某层配电箱系统图，共十七个回路，其中有两个备用回路，各回路功率如系统图中所示。每个回路的导线都选择聚氯乙烯绝缘铜芯的导线，即 BV型的导线。一、楼层配电箱各出线回路中所用的导线，断路器选择。两者的确定主要由各回路的计算电流来确定。先将断路器的各出线回路分为照明、插座、风机盘管和新风机组四类，每类分别进行负荷计算和设备选择。取每类中功率最大的一条回路去计算它的电流，假如所选的导线和断路器适合这条回路，那么也必将适合比它功率小的回路。1、取照明回路中功率最大的一条回路，其功率是 1.23kW（计算荧光灯回路功率时，注意每个荧光灯的功率+镇流器的功率损耗为其原来的 10%才是每个荧光灯具的总功率），=0.9，计算其电流：=== ① 导线的选取：按允许载流量条件去选择导线的截面，既>式中 :导线或电缆长期允许的工作电流，A（工业与民用配电设计手册 P507）：线路的计算电流，A。导线或电缆的允许载流量与环境的温度有关，本设计选取温度为 30时的载流量，根据计算电流初选 BV 型的导线，为聚氯乙烯绝缘。导线截面为2.5mm，在 30时其载流量为 A，>，满足要求。敷设方式选择为穿硬聚氯乙烯管敷设，并暗敷在墙内，沿屋面或顶板敷设。校验机械强度：按室内照明用灯头引下线来考虑，铜芯线的芯线最小截面积为 1.0mm，因此以上所选的导线满足机械强度要求。综上所述，回路导线为 BV2 2.5-PC15-CC,WC② 断路器的选取：断路器的型号选择，型号内容：厂家标号+级数+特性+额定电流例如：S251S-C16, HUM18-63/1P-C10厂家标号: S25 HUM18级数: 1S, 1P特性：B 特性容量小的电阻性负载，C 特性电感性负载（照明负载选 C） D 特性容量大的电阻性负载（电动机负载）额定电流：16A，10A,该值要大于在本设计中断路器初选为 HUM18-63/1P-C10，其脱扣器的额定电流为。（1）脱扣器动作电流（即脱扣电流）的整定：低压断路器过电流脱扣器按保护特性分有长延时，短延时和瞬时三种，长延时...
