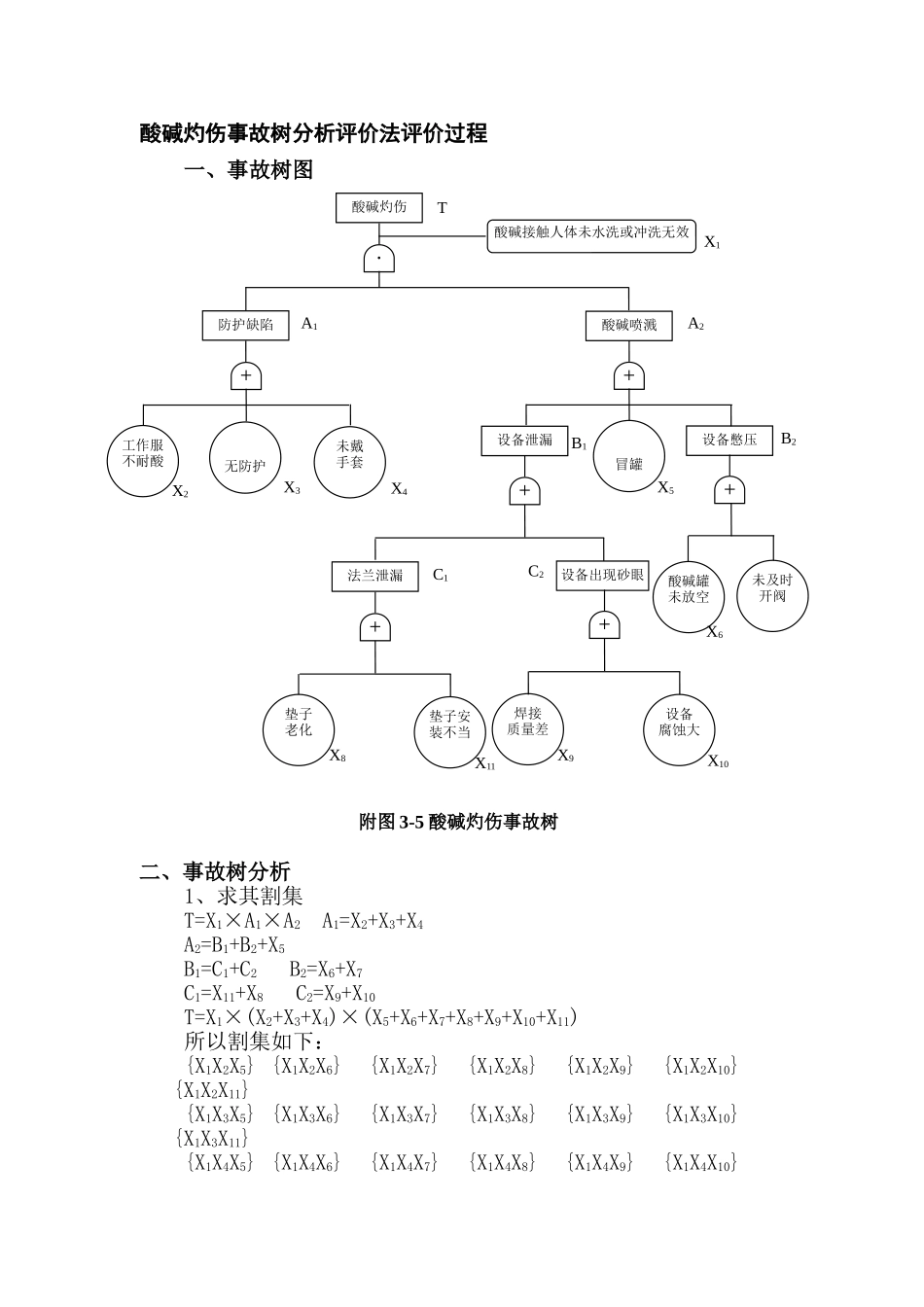

酸碱灼伤事故树分析评价法评价过程一、事故树图二、事故树分析1、求其割集T=X1×A1×A2 A1=X2+X3+X4A2=B1+B2+X5B1=C1+C2 B2=X6+X7C1=X11+X8 C2=X9+X10T=X1×(X2+X3+X4)×(X5+X6+X7+X8+X9+X10+X11)所以割集如下：{X1X2X5} {X1X2X6}{X1X2X7}{X1X2X8}{X1X2X9}{X1X2X10}{X1X2X11}{X1X3X5} {X1X3X6}{X1X3X7}{X1X3X8}{X1X3X9}{X1X3X10}{X1X3X11}{X1X4X5} {X1X4X6}{X1X4X7}{X1X4X8}{X1X4X9}{X1X4X10}酸碱灼伤防护缺陷酸碱喷溅设备泄漏设备憋压法兰泄漏设备出现砂眼·酸碱接触人体未水洗或冲洗无效+工作服不耐酸无防护未戴手套+冒罐+酸碱罐未放空未及时开阀++垫子老化垫子安装不当+焊接质量差设备腐蚀大TX1A1A2X2X3X4X5X6X8X11X9X10C1C2B1B2附图 3-5 酸碱灼伤事故树{X1X4X11}2、求其径集T=X1+X2X3X4+X5X6X7X8X9X10X11所以最小径集为：{X1}{X2X3X4}{X5X6X7X8X9X10X11}3、根据最小径集求其基本事件结构要度I1=1/21-1I2=I3=I4=1/23-1=1/22I5=I6=I7=I8=I9=I10=I11=1/26-1=1/25三、结论从事故树定性分析可知，酸碱灼伤事故共有 21 组最小割集，也就是说发生酸碱灼伤事故共有 21 种途径，只要最小割集中的原因事件都发生时便可导致事故的发生，例如最小割集{X1X2X5}表明：当酸碱发生冒罐时，身穿不耐酸碱工作服的人体在接触到酸碱后，假如没有及时对人体接触酸碱的部位进行冲洗或冲洗无效，便可发生酸碱灼伤事故。从事故树分析来看，X1在各原因事件发生概率相同的情况下，对顶上事件即酸碱灼伤事故的影响程度最大，它是单事件径集，而且在实际工作中也是比较容易控制的。X2、X3、X4对事故发生影响的重要程度要大于 X5、X6、X7、X8、X9、X10、X11事件，却都小于 X1事件。
