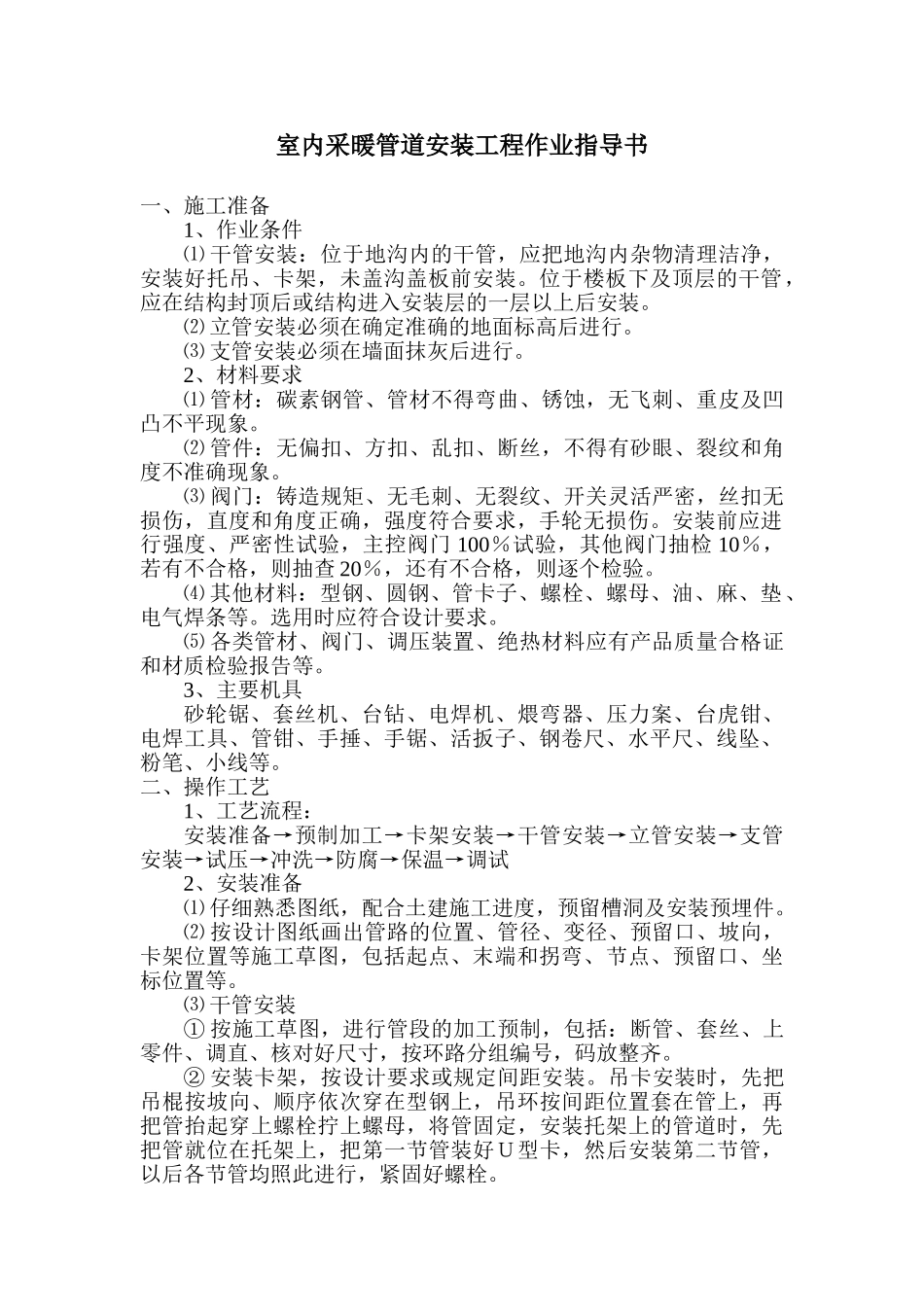

室内采暖管道安装工程作业指导书一、施工准备1、作业条件⑴ 干管安装：位于地沟内的干管，应把地沟内杂物清理洁净，安装好托吊、卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。⑵ 立管安装必须在确定准确的地面标高后进行。⑶ 支管安装必须在墙面抹灰后进行。2、材料要求⑴ 管材：碳素钢管、管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。⑵ 管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。⑶ 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀门 100％试验，其他阀门抽检 10％，若有不合格，则抽查 20％，还有不合格，则逐个检验。⑷ 其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。⑸ 各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告等。3、主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器、压力案、台虎钳、电焊工具、管钳、手捶、手锯、活扳子、钢卷尺、水平尺、线坠、粉笔、小线等。二、操作工艺1、工艺流程：安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试2、安装准备⑴ 仔细熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。⑵ 按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括起点、末端和拐弯、节点、预留口、坐标位置等。⑶ 干管安装① 按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。② 安装卡架，按设计要求或规定间距安装。吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定，安装托架上的管道时，先把管就位在托架上，把第一节管装好Ｕ型卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。③ 干管安装应从进户或分支路点开始，装管前要检查管腔并清理洁净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，一人在接口处把管相对固定对准丝扣，慢慢转动入扣，用一把管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露２—３扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须先穿好钢套管）。④ 制作羊角弯...
