重力式挡土墙验算

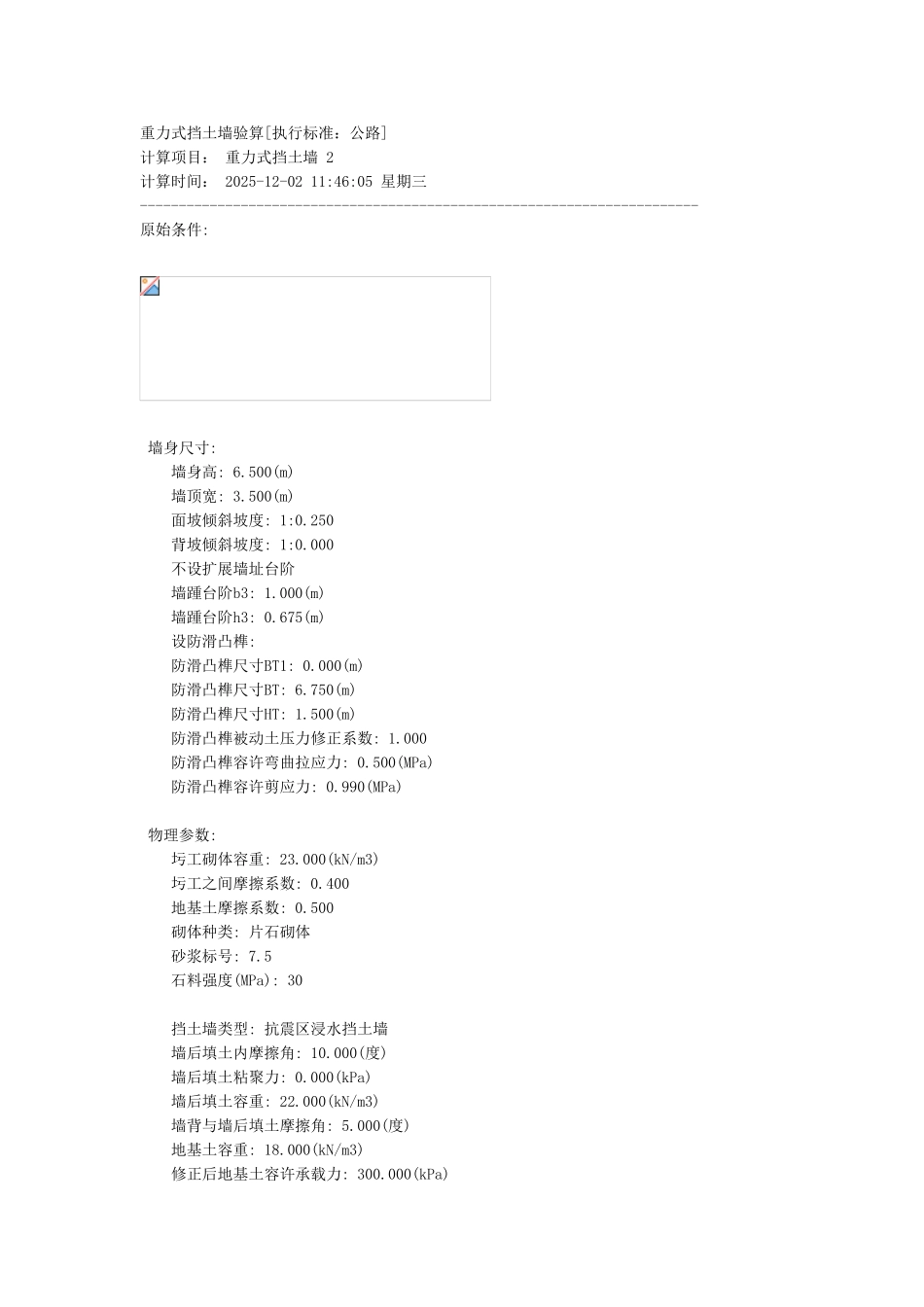

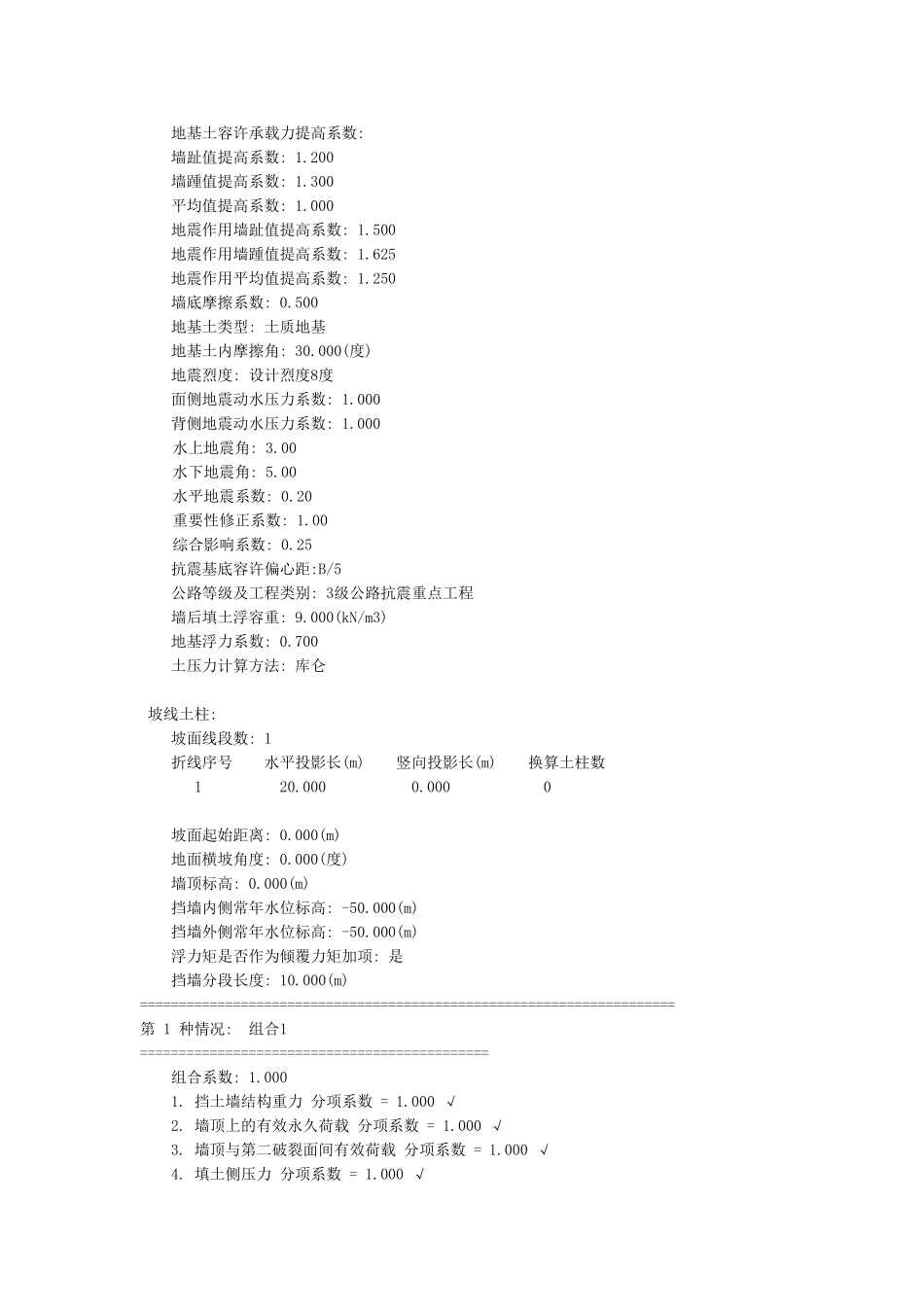

重力式挡土墙验算[执行标准：公路]计算项目： 重力式挡土墙 2计算时间： 2025-12-02 11:46:05 星期三------------------------------------------------------------------------原始条件: 墙身尺寸: 墙身高: 6.500(m) 墙顶宽: 3.500(m) 面坡倾斜坡度: 1:0.250 背坡倾斜坡度: 1:0.000 不设扩展墙址台阶 墙踵台阶b3: 1.000(m) 墙踵台阶h3: 0.675(m) 设防滑凸榫: 防滑凸榫尺寸BT1: 0.000(m) 防滑凸榫尺寸BT: 6.750(m) 防滑凸榫尺寸HT: 1.500(m) 防滑凸榫被动土压力修正系数: 1.000 防滑凸榫容许弯曲拉应力: 0.500(MPa) 防滑凸榫容许剪应力: 0.990(MPa) 物理参数: 圬工砌体容重: 23.000(kN/m3) 圬工之间摩擦系数: 0.400 地基土摩擦系数: 0.500 砌体种类: 片石砌体 砂浆标号: 7.5 石料强度(MPa): 30 挡土墙类型: 抗震区浸水挡土墙 墙后填土内摩擦角: 10.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 22.000(kN/m3) 墙背与墙后填土摩擦角: 5.000(度) 地基土容重: 18.000(kN/m3) 修正后地基土容许承载力: 300.000(kPa) 地基土容许承载力提高系数: 墙趾值提高系数: 1.200 墙踵值提高系数: 1.300 平均值提高系数: 1.000 地震作用墙趾值提高系数: 1.500 地震作用墙踵值提高系数: 1.625 地震作用平均值提高系数: 1.250 墙底摩擦系数: 0.500 地基土类型: 土质地基 地基土内摩擦角: 30.000(度) 地震烈度: 设计烈度8度 面侧地震动水压力系数: 1.000 背侧地震动水压力系数: 1.000水上地震角: 3.00水下地震角: 5.00水平地震系数: 0.20重要性修正系数: 1.00综合影响系数: 0.25 抗震基底容许偏心距:B/5 公路等级及工程类别: 3级公路抗震重点工程 墙后填土浮容重: 9.000(kN/m3) 地基浮力系数: 0.700 土压力计算方法: 库仑 坡线土柱: 坡面线段数: 1 折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数 1 20.000 0.000 0 坡面起始距离: 0.000(m) 地面横坡角度: 0.000(度) 墙顶标高: 0.000(m) 挡墙内侧常年水位标高: -50.000(m) 挡墙外侧常年水位标高: -50.000(m) 浮力矩是否作为倾覆力矩加项: 是 挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1============================================= 组合系数: 1.000 1. 挡土墙结构重力 分项系数 = 1.000 ...
