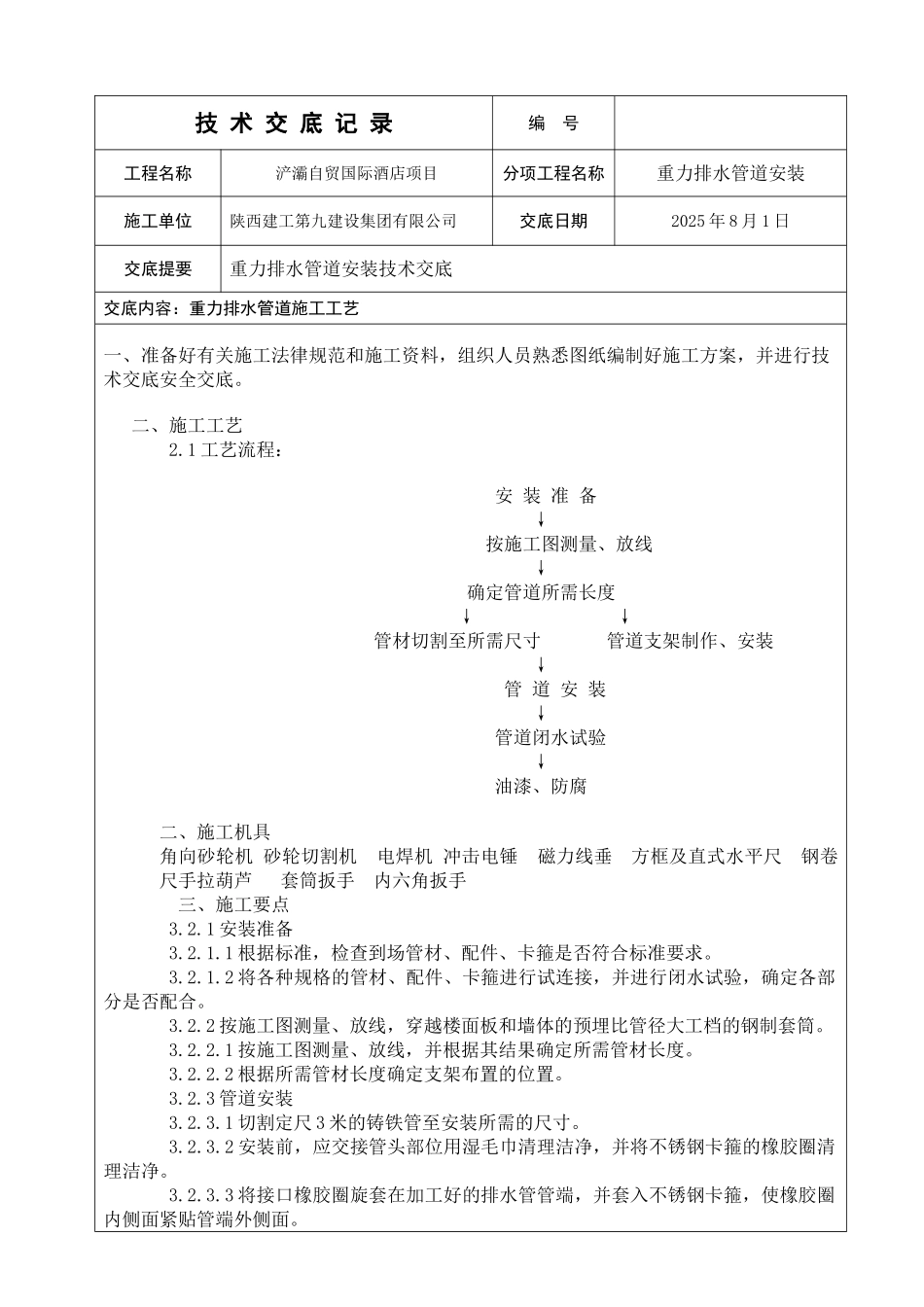

技 术 交 底 记 录 编 号 工程名称浐灞自贸国际酒店项目分项工程名称重力排水管道安装施工单位陕西建工第九建设集团有限公司交底日期2025 年 8 月 1 日交底提要重力排水管道安装技术交底交底内容：重力排水管道施工工艺一、准备好有关施工法律规范和施工资料，组织人员熟悉图纸编制好施工方案，并进行技术交底安全交底。二、施工工艺 2.1 工艺流程： 安 装 准 备 ↓ 按施工图测量、放线 ↓ 确定管道所需长度 ↓ ↓ 管材切割至所需尺寸 管道支架制作、安装 ↓ 管 道 安 装 ↓ 管道闭水试验 ↓ 油漆、防腐 二、施工机具角向砂轮机 砂轮切割机 电焊机 冲击电锤 磁力线垂 方框及直式水平尺 钢卷尺手拉葫芦 套筒扳手 内六角扳手三、施工要点 3.2.1 安装准备 3.2.1.1 根据标准，检查到场管材、配件、卡箍是否符合标准要求。 3.2.1.2 将各种规格的管材、配件、卡箍进行试连接，并进行闭水试验，确定各部分是否配合。 3.2.2 按施工图测量、放线，穿越楼面板和墙体的预埋比管径大工档的钢制套筒。 3.2.2.1 按施工图测量、放线，并根据其结果确定所需管材长度。 3.2.2.2 根据所需管材长度确定支架布置的位置。 3.2.3 管道安装 3.2.3.1 切割定尺 3 米的铸铁管至安装所需的尺寸。 3.2.3.2 安装前，应交接管头部位用湿毛巾清理洁净，并将不锈钢卡箍的橡胶圈清理洁净。 3.2.3.3 将接口橡胶圈旋套在加工好的排水管管端，并套入不锈钢卡箍，使橡胶圈内侧面紧贴管端外侧面。 3.2.3.4 把未和排水管接触的半边接口橡胶圈翻转过来。 3.2.3.5 将另一根加工好的排水管或配件沿橡胶圈内侧纹路对好，然后把翻转开的橡胶圈恢复原状，箍住该排水管或配件。 3.2.3.6 将不锈钢卡箍套上，用内六角扳手将不锈钢卡箍上的螺丝拧紧，同时必须将拧紧处的导向片和螺纹片平行的紧锁在一起，防止连接处错位变形。 3.2.3.7 管道安装完毕后应做好成品保护工作，在管道上缠塑料布，特别是加强保护不锈钢卡箍。 3.2.4 管道加工、安装时应注意： 3.2.4.1 离心铸铁管的定尺比普通铸铁管长，搬运及安装过程中要注意保护。 3.2.4.2 每切割一根管道，其两端管口需用角向磨光机适当倒角，以防切割后有毛刺划伤橡胶圈。 3.2.4.3 切割时须注意两端管口必须与管道轴线垂直，且管口要平整、光滑，以保证连接的质量及满足安装后的实测要求。 3.2.4.4 因卡箍式离心铸铁排水管的内壁光滑，安装管道时应注意管道安装...
