钢制无阀过滤器技术协议书

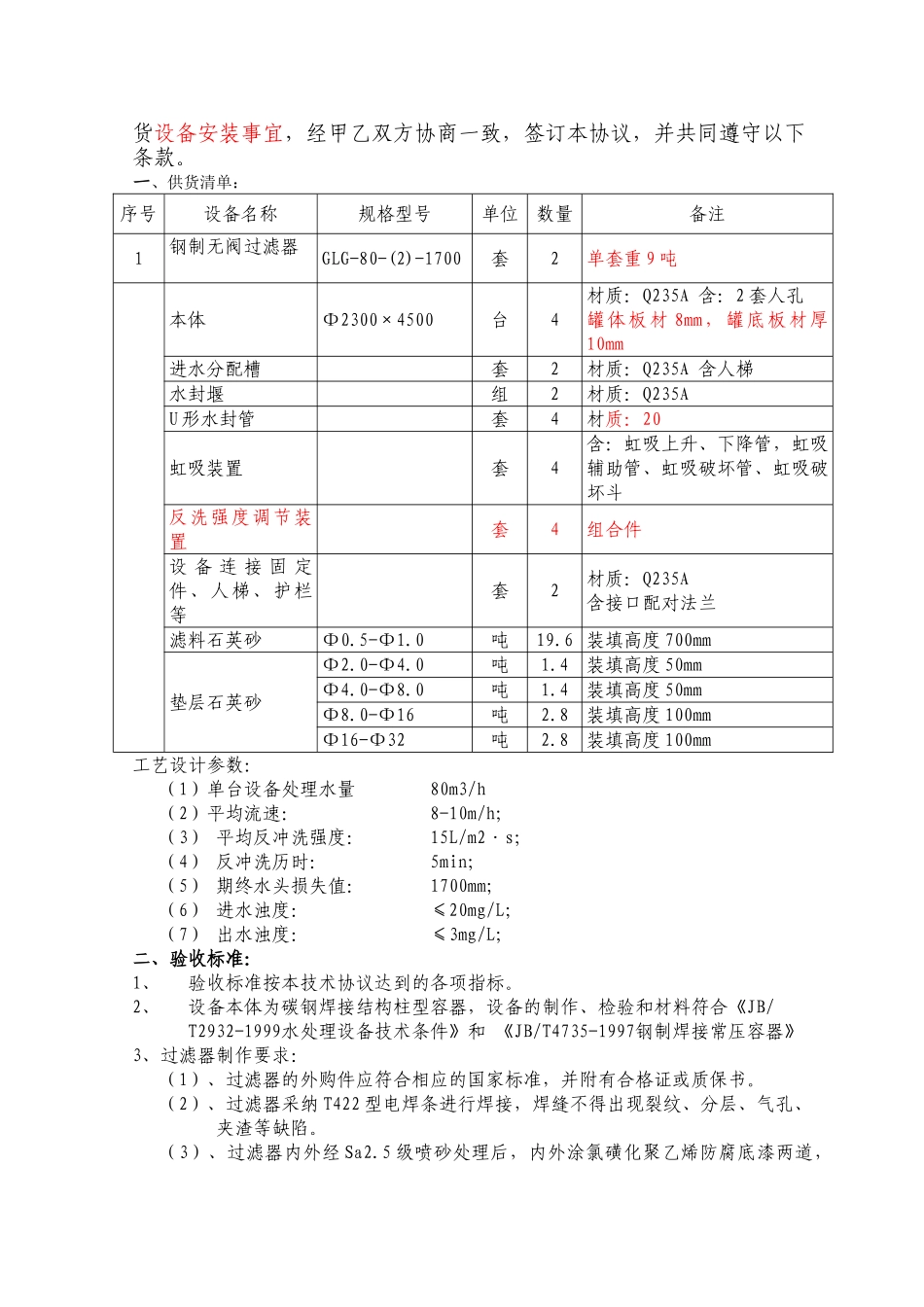

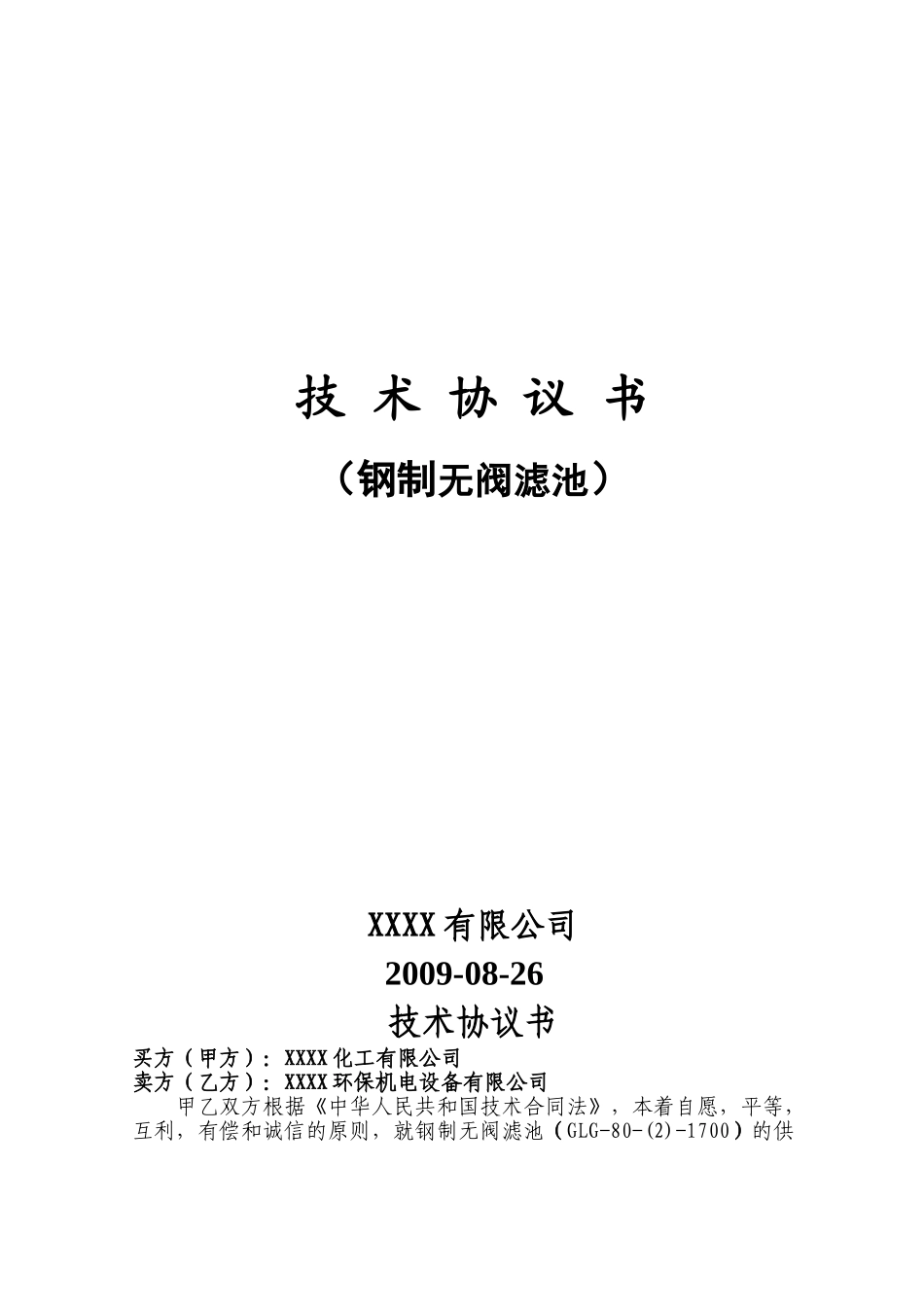

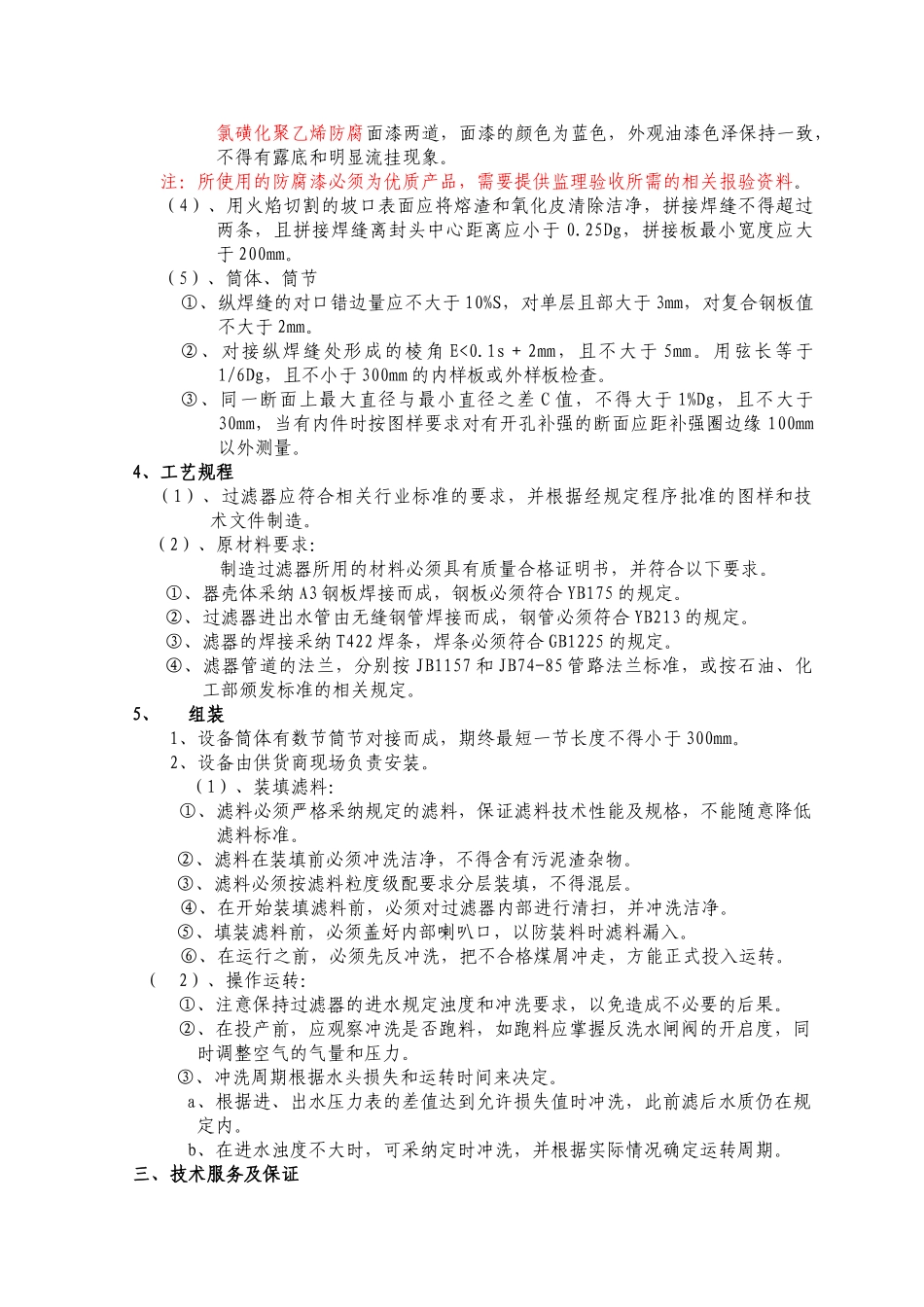

技 术 协 议 书（钢制无阀滤池）XXXX 有限公司2009-08-26技术协议书买方（甲方）：XXXX 化工有限公司卖方（乙方）：XXXX 环保机电设备有限公司甲乙双方根据《中华人民共和国技术合同法》，本着自愿，平等，互利，有偿和诚信的原则，就钢制无阀滤池（GLG-80-(2)-1700）的供货设备安装事宜，经甲乙双方协商一致，签订本协议，并共同遵守以下条款。一、供货清单：序号设备名称规格型号单位数量备注1钢制无阀过滤器GLG-80-(2)-1700套2单套重 9 吨本体Φ2300×4500台4材质：Q235A 含：2 套人孔罐体板材 8mm，罐底板材厚10mm 进水分配槽套2材质：Q235A 含人梯水封堰组2材质：Q235AU 形水封管套4材质：20虹吸装置套4含：虹吸上升、下降管，虹吸辅助管、虹吸破坏管、虹吸破坏斗反洗强度调节装置套4组合件设 备 连 接 固 定件、人梯、护栏等套2材质：Q235A含接口配对法兰滤料石英砂Φ0.5-Φ1.0吨19.6 装填高度 700mm垫层石英砂Φ2.0-Φ4.0吨1.4装填高度 50mmΦ4.0-Φ8.0吨1.4装填高度 50mmΦ8.0-Φ16吨2.8装填高度 100mmΦ16-Φ32吨2.8装填高度 100mm工艺设计参数：（1）单台设备处理水量 80m3/h（2）平均流速： 8-10m/h；（3） 平均反冲洗强度： 15L/m2·s；（4） 反冲洗历时： 5min；（5） 期终水头损失值： 1700mm；（6） 进水浊度： ≤20mg/L；（7） 出水浊度： ≤3mg/L；二、验收标准：1、验收标准按本技术协议达到的各项指标。2、设备本体为碳钢焊接结构柱型容器，设备的制作、检验和材料符合《JB/T2932-1999水处理设备技术条件》和 《JB/T4735-1997钢制焊接常压容器》3、过滤器制作要求：（1）、过滤器的外购件应符合相应的国家标准，并附有合格证或质保书。（2）、过滤器采纳 T422 型电焊条进行焊接，焊缝不得出现裂纹、分层、气孔、夹渣等缺陷。（3）、过滤器内外经 Sa2.5 级喷砂处理后，内外涂氯磺化聚乙烯防腐底漆两道，氯磺化聚乙烯防腐面漆两道，面漆的颜色为蓝色，外观油漆色泽保持一致，不得有露底和明显流挂现象。注：所使用的防腐漆必须为优质产品，需要提供监理验收所需的相关报验资料。（4）、用火焰切割的坡口表面应将熔渣和氧化皮清除洁净，拼接焊缝不得超过两条，且拼接焊缝离封头中心距离应小于 0.25Dg，拼接板最小宽度应大于 200mm。（5）、筒体、筒节①、纵焊缝的对口错边量应不大于 10%S，对单层且部大于 3mm，对复合钢板值不大于 2mm。②、对接纵焊缝处形成的棱角 E<0.1s＋2mm...
