钢框竹胶板模板施工工艺

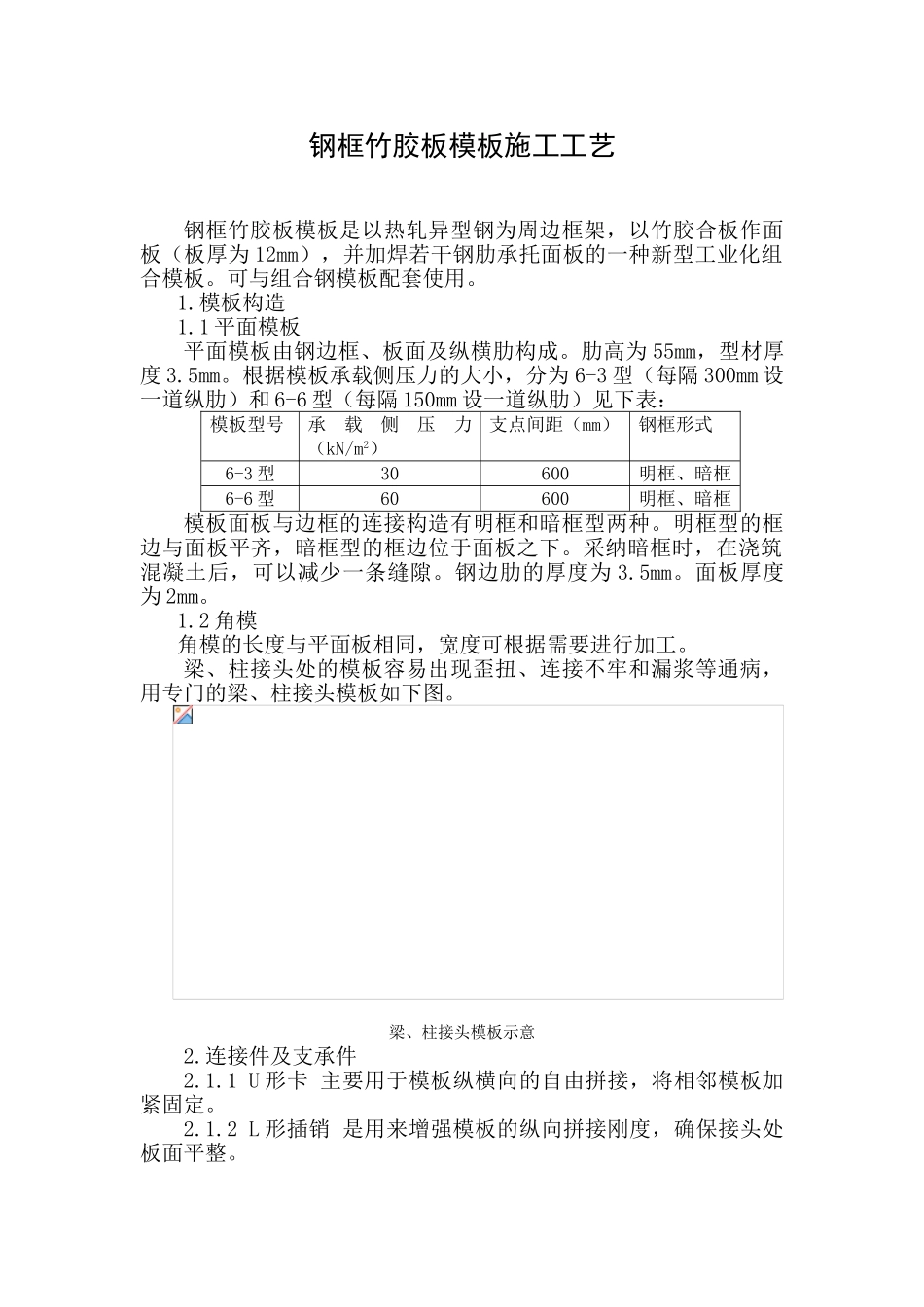

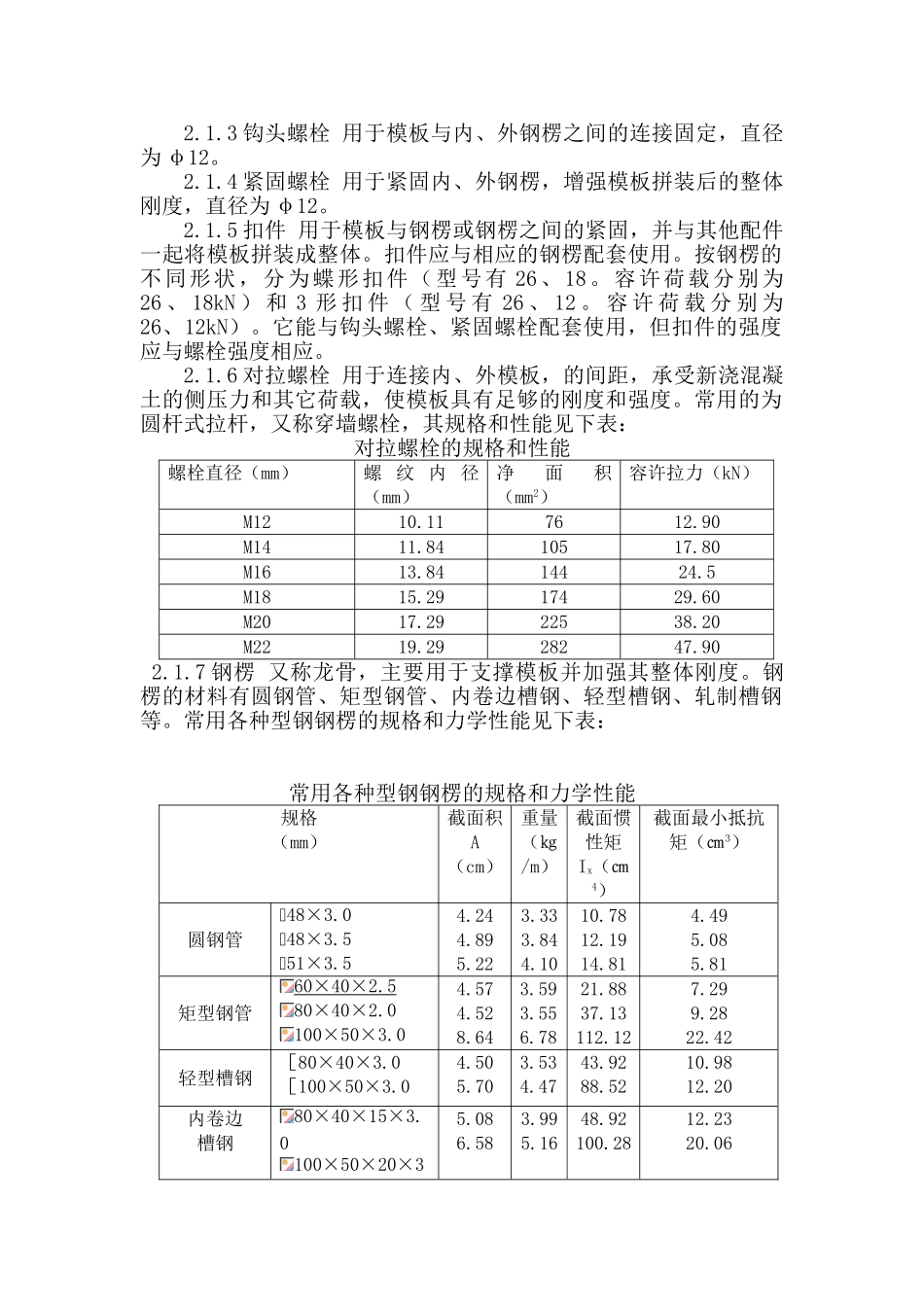

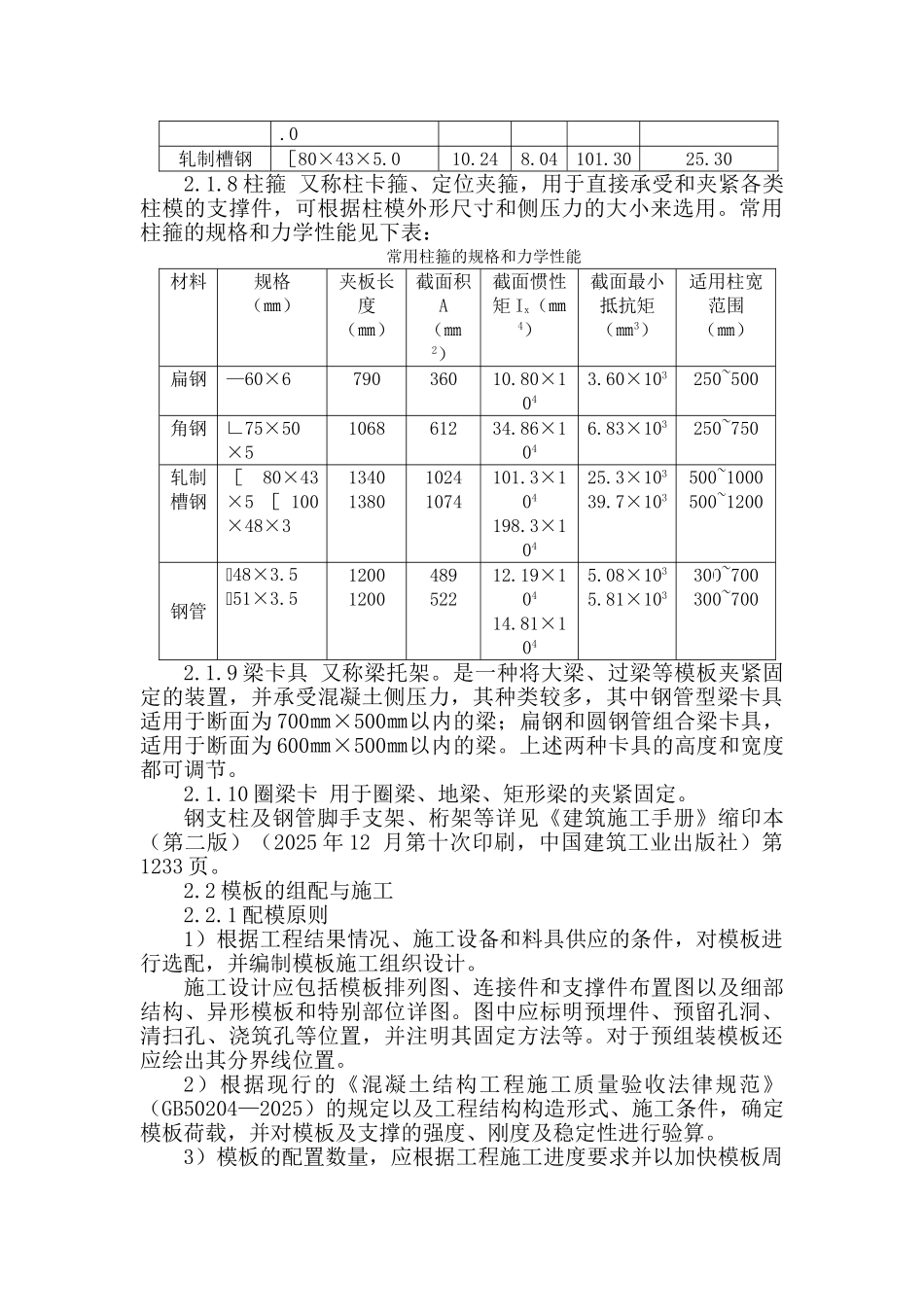

钢框竹胶板模板施工工艺钢框竹胶板模板是以热轧异型钢为周边框架，以竹胶合板作面板（板厚为 12mm），并加焊若干钢肋承托面板的一种新型工业化组合模板。可与组合钢模板配套使用。1.模板构造1.1 平面模板平面模板由钢边框、板面及纵横肋构成。肋高为 55mm，型材厚度 3.5mm。根据模板承载侧压力的大小，分为 6-3 型（每隔 300mm 设一道纵肋）和 6-6 型（每隔 150mm 设一道纵肋）见下表：模板型号承载侧压力（kN/m2）支点间距（mm）钢框形式6-3 型30600明框、暗框6-6 型60600明框、暗框模板面板与边框的连接构造有明框和暗框型两种。明框型的框边与面板平齐，暗框型的框边位于面板之下。采纳暗框时，在浇筑混凝土后，可以减少一条缝隙。钢边肋的厚度为 3.5mm。面板厚度为 2mm。1.2 角模角模的长度与平面板相同，宽度可根据需要进行加工。梁、柱接头处的模板容易出现歪扭、连接不牢和漏浆等通病，用专门的梁、柱接头模板如下图。梁、柱接头模板示意2.连接件及支承件2.1.1 U 形卡 主要用于模板纵横向的自由拼接，将相邻模板加紧固定。2.1.2 L 形插销 是用来增强模板的纵向拼接刚度，确保接头处板面平整。2.1.3 钩头螺栓 用于模板与内、外钢楞之间的连接固定，直径为 φ12。2.1.4 紧固螺栓 用于紧固内、外钢楞，增强模板拼装后的整体刚度，直径为 φ12。2.1.5 扣件 用于模板与钢楞或钢楞之间的紧固，并与其他配件一起将模板拼装成整体。扣件应与相应的钢楞配套使用。按钢楞的不同形状，分为蝶形扣件（型号有 26、18。容许荷载分别为26 、 18kN ） 和 3 形 扣 件 （ 型 号 有 26 、 12 。 容 许 荷 载 分 别 为26、12kN）。它能与钩头螺栓、紧固螺栓配套使用，但扣件的强度应与螺栓强度相应。2.1.6 对拉螺栓 用于连接内、外模板，的间距，承受新浇混凝土的侧压力和其它荷载，使模板具有足够的刚度和强度。常用的为圆杆式拉杆，又称穿墙螺栓，其规格和性能见下表：对拉螺栓的规格和性能螺栓直径（mm）螺 纹 内 径（mm）净面积（mm2）容许拉力（kN）M1210.117612.90M1411.8410517.80M1613.8414424.5M1815.2917429.60M2017.2922538.20M2219.2928247.90 2.1.7 钢楞 又称龙骨，主要用于支撑模板并加强其整体刚度。钢楞的材料有圆钢管、矩型钢管、内卷边槽钢、轻型槽钢、轧制槽钢等。常用各种型钢钢楞的规格和力学性能见下表：常用各种型钢钢楞的规格和力学性能规格（mm）截面积A（cm）重量（...
