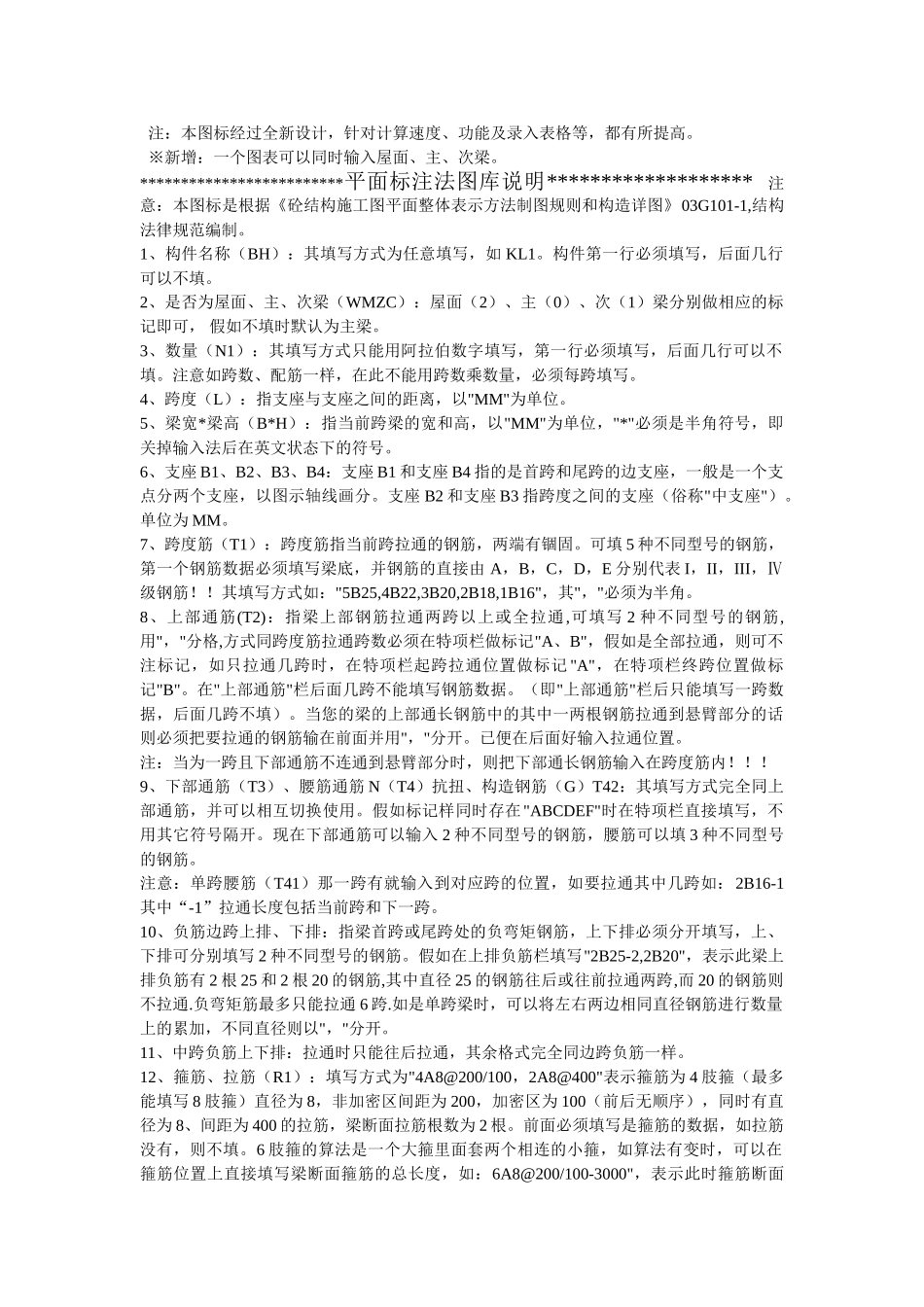

注：本图标经过全新设计，针对计算速度、功能及录入表格等，都有所提高。 ※新增：一个图表可以同时输入屋面、主、次梁。*************************平面标注法图库说明******************* 注意：本图标是根据《砼结构施工图平面整体表示方法制图规则和构造详图》03G101-1,结构法律规范编制。1、构件名称（BH）：其填写方式为任意填写，如 KL1。构件第一行必须填写，后面几行可以不填。2、是否为屋面、主、次梁（WMZC）：屋面（2）、主（0）、次（1）梁分别做相应的标记即可， 假如不填时默认为主梁。3、数量（N1）：其填写方式只能用阿拉伯数字填写，第一行必须填写，后面几行可以不填。注意如跨数、配筋一样，在此不能用跨数乘数量，必须每跨填写。4、跨度（L）：指支座与支座之间的距离，以"MM"为单位。5、梁宽*梁高（B*H）：指当前跨梁的宽和高，以"MM"为单位，"*"必须是半角符号，即关掉输入法后在英文状态下的符号。6、支座 B1、B2、B3、B4：支座 B1 和支座 B4 指的是首跨和尾跨的边支座，一般是一个支点分两个支座，以图示轴线画分。支座 B2 和支座 B3 指跨度之间的支座（俗称"中支座"）。单位为 MM。7、跨度筋（T1）：跨度筋指当前跨拉通的钢筋，两端有锢固。可填 5 种不同型号的钢筋，第一个钢筋数据必须填写梁底，并钢筋的直接由 A，B，C，D，E 分别代表 I，II，III，Ⅳ级钢筋！！其填写方式如："5B25,4B22,3B20,2B18,1B16"，其"，"必须为半角。8、上部通筋(T2)：指梁上部钢筋拉通两跨以上或全拉通,可填写 2 种不同型号的钢筋,用"，"分格,方式同跨度筋拉通跨数必须在特项栏做标记"A、B"，假如是全部拉通，则可不注标记，如只拉通几跨时，在特项栏起跨拉通位置做标记 "A"，在特项栏终跨位置做标记"B"。在"上部通筋"栏后面几跨不能填写钢筋数据。（即"上部通筋"栏后只能填写一跨数据，后面几跨不填）。当您的梁的上部通长钢筋中的其中一两根钢筋拉通到悬臂部分的话则必须把要拉通的钢筋输在前面并用"，"分开。已便在后面好输入拉通位置。注：当为一跨且下部通筋不连通到悬臂部分时，则把下部通长钢筋输入在跨度筋内！！！9、下部通筋（T3）、腰筋通筋 N（T4）抗扭、构造钢筋（G）T42：其填写方式完全同上部通筋，并可以相互切换使用。假如标记样同时存在"ABCDEF"时在特项栏直接填写，不用其它符号隔开。现在下部通筋可以输入 2 种不同型号的钢筋，腰筋可以填 3 种不同型号的钢筋。注意：单跨腰筋（T41）那一跨...
