钢筋混凝土楼盖课程设计指导书

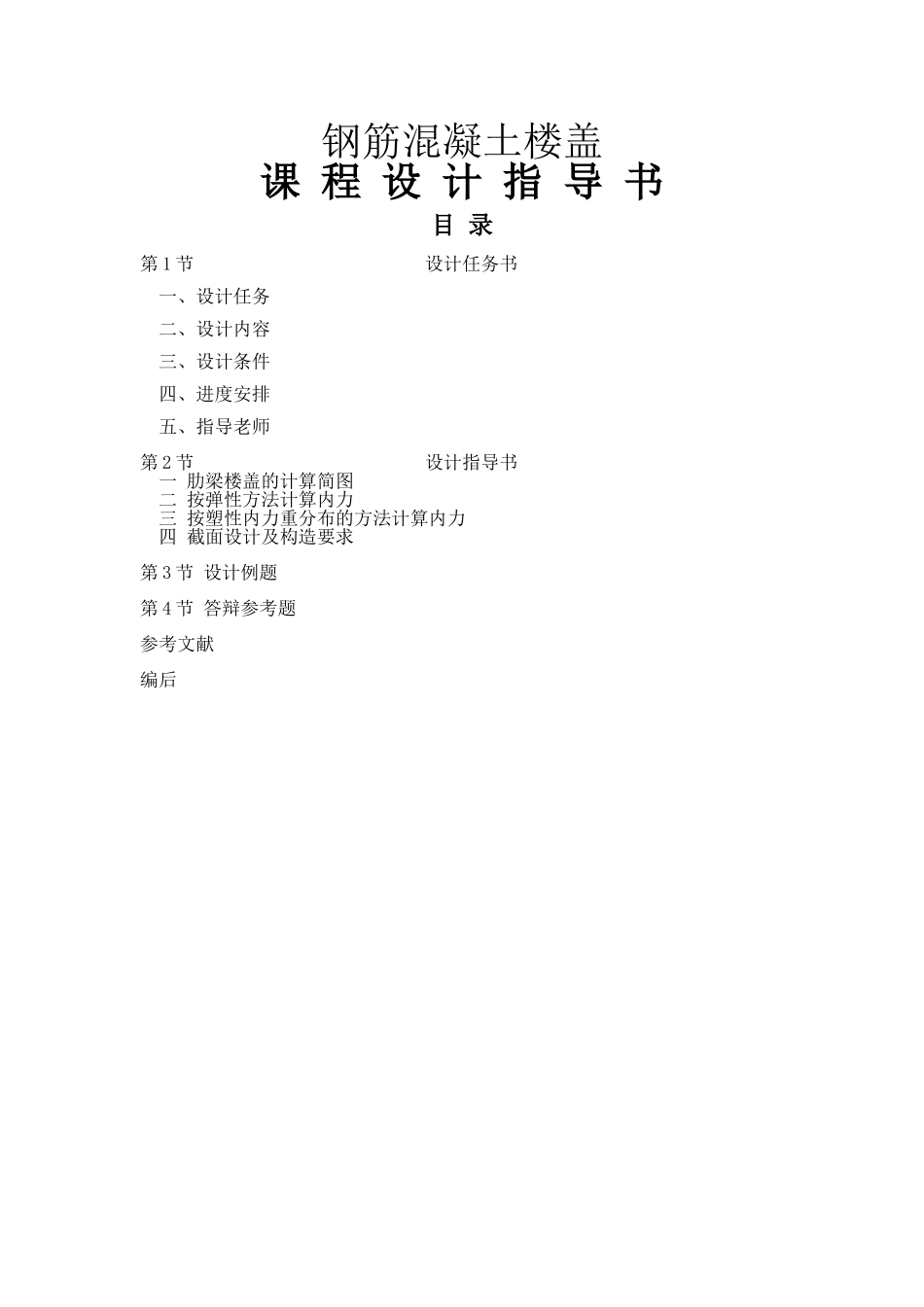

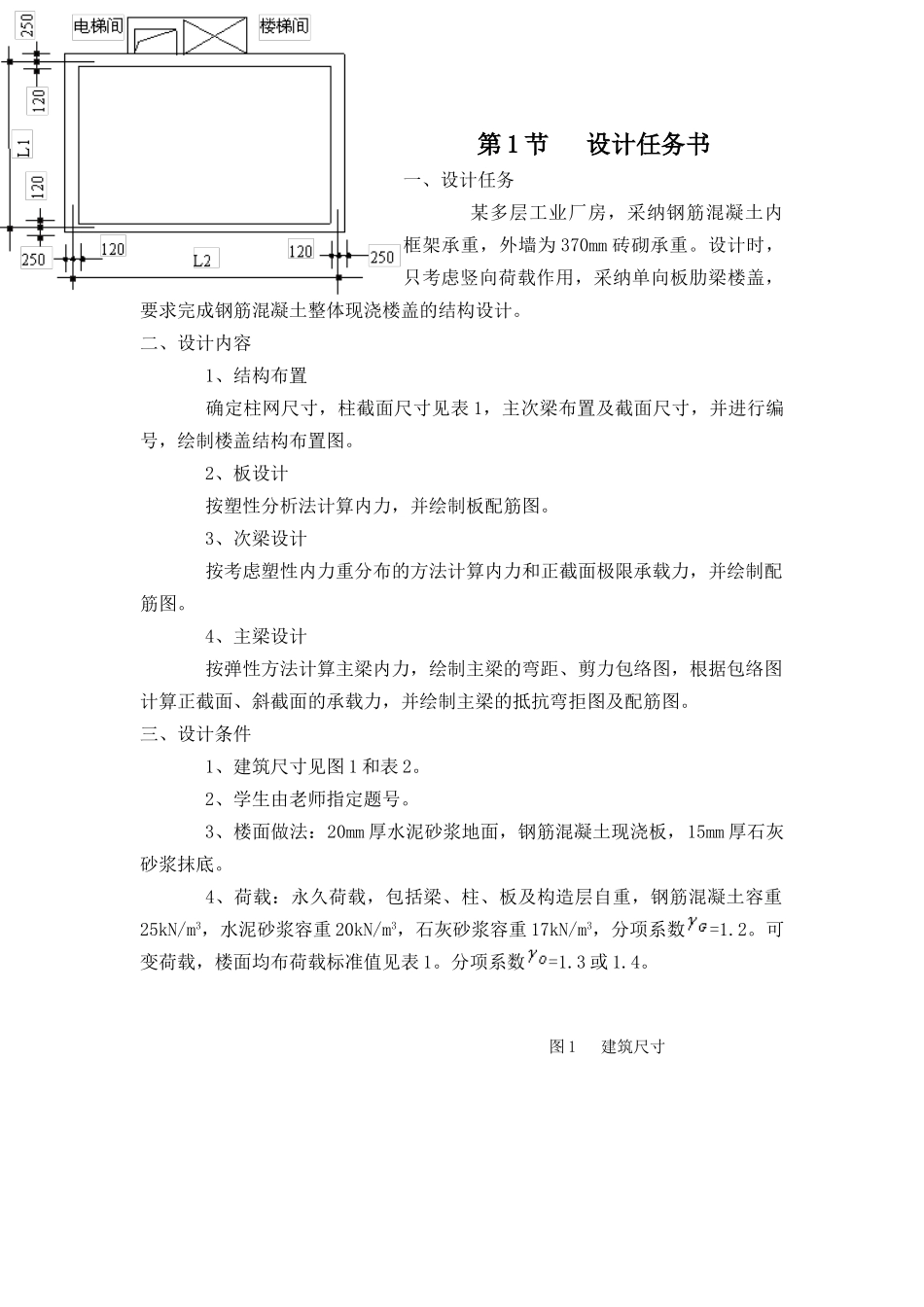

钢筋混凝土楼盖课 程 设 计 指 导 书目 录第 1 节 设计任务书一、设计任务二、设计内容三、设计条件四、进度安排五、指导老师第 2 节 设计指导书一 肋梁楼盖的计算简图二 按弹性方法计算内力三 按塑性内力重分布的方法计算内力四 截面设计及构造要求第 3 节 设计例题第 4 节 答辩参考题参考文献编后第 1 节 设计任务书一、设计任务 某多层工业厂房，采纳钢筋混凝土内框架承重，外墙为 370mm 砖砌承重。设计时，只考虑竖向荷载作用，采纳单向板肋梁楼盖，要求完成钢筋混凝土整体现浇楼盖的结构设计。二、设计内容 1、结构布置 确定柱网尺寸，柱截面尺寸见表 1，主次梁布置及截面尺寸，并进行编号，绘制楼盖结构布置图。 2、板设计 按塑性分析法计算内力，并绘制板配筋图。 3、次梁设计 按考虑塑性内力重分布的方法计算内力和正截面极限承载力，并绘制配筋图。 4、主梁设计 按弹性方法计算主梁内力，绘制主梁的弯距、剪力包络图，根据包络图计算正截面、斜截面的承载力，并绘制主梁的抵抗弯拒图及配筋图。三、设计条件 1、建筑尺寸见图 1 和表 2。 2、学生由老师指定题号。 3、楼面做法：20mm 厚水泥砂浆地面，钢筋混凝土现浇板，15mm 厚石灰砂浆抹底。 4、荷载：永久荷载，包括梁、柱、板及构造层自重，钢筋混凝土容重25kN/m3，水泥砂浆容重 20kN/m3，石灰砂浆容重 17kN/m3，分项系数=1.2。可变荷载，楼面均布荷载标准值见表 1。分项系数=1.3 或 1.4。 图 1 建筑尺寸 表 1 柱截面尺寸及混凝土强度等级班级柱截面尺寸（mm）混凝土强度等级土木 01（04）300×300（350×350）C20（C25）土木 02（05）350×350（400×400）C20（C20）土木 03（06）400×400（300×300）C25（C30）表 2 题号及可变荷载L1×L2（m）可变荷载（kN/m2）5.05.56.06.57.07.522.5×30.0181522293621.6×28.5291623303721.4×27.53101724313819.8×27.34111825323919.6×25.05121926334018.0×24.86132027344117.1×24.071421283542 5、材料 梁、板混凝土强度等级见表 1。 主梁、次梁受力钢筋采纳 HRB335 级钢筋，其他均用 HPB235 级钢筋。四、进度安排 结构计算 5 天 绘制结构施工图 3 天 计算书、图纸整理 1 天 答辩 1 天———————————————————— 合计教学周二周 10 天五、指导老师 第 2 节 设计指导书一 肋梁楼盖的计算简图在进行内力分析前，必须先把楼盖实际...
