钢筋翻样基础知识

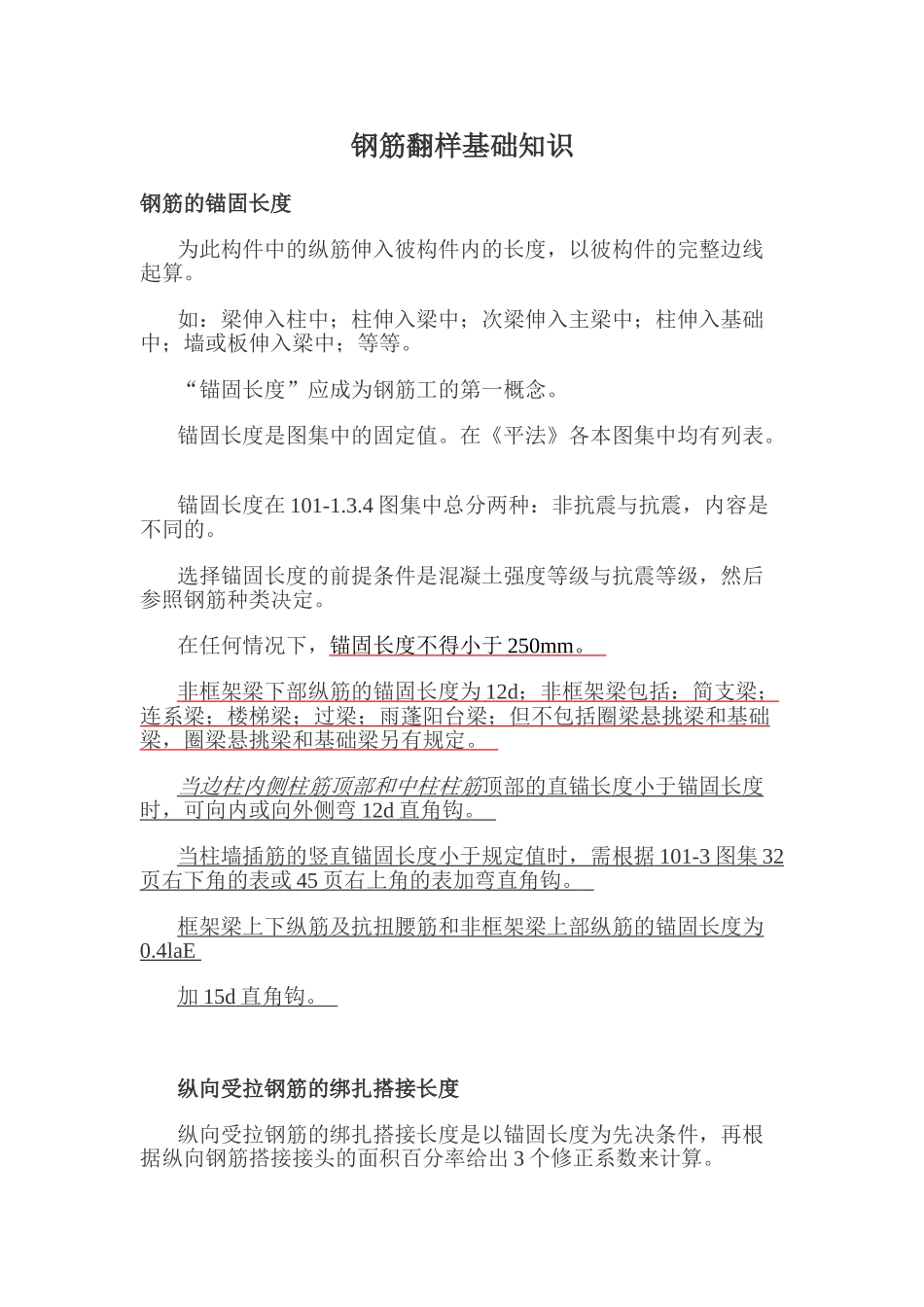

钢筋翻样基础知识钢筋的锚固长度 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 “锚固长度”应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表。 锚固长度在 101-1.3.4 图集中总分两种：非抗震与抗震，内容是不同的。 选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于 250mm 。 非框架梁下部纵筋的锚固长度为 12d ；非框架梁包括：简支梁； 连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。 当边柱内侧柱筋顶部和中柱柱筋 顶部的直锚长度小于锚固长度 时，可向内或向外侧弯 12d 直角钩。 当柱墙插筋的竖直锚固长度小于规定值时，需根据 101-3 图集 32 页右下角的表或 45 页右上角的表加弯直角钩。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE 加 15d 直角钩。 纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出 3 个修正系数来计算。 在任何情况下搭接长度不得小于 300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 受力钢筋的混凝土保护层最小厚度 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是 70mm；有垫层基础是 35mm，柱是30mm，梁是 25mm，板是 20mm，薄板是 15mm,图纸中均有具体规定。 保护层问题 通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用 25mm 的钢筋头垂直垫在主筋下，最好用 16 或 18mm 的钢筋头斜着垫在大梁的箍筋下面。 圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行走，事先垫了保护层更加容易跺倒箍筋。 板的保护层是最不容易保证的，假如根据合理的混凝土施工规程，钢筋工应当事先把板的钢筋保护层用混凝土垫块或塑料卡垫好，但是，各个施工场地不一定都是法律规范的，好多施工场地，混凝土工以及其它各个工种的人员都在已经绑扎好的钢筋上踩踏，这时，钢筋工完全有理由不给垫保护层，因为保护层...
