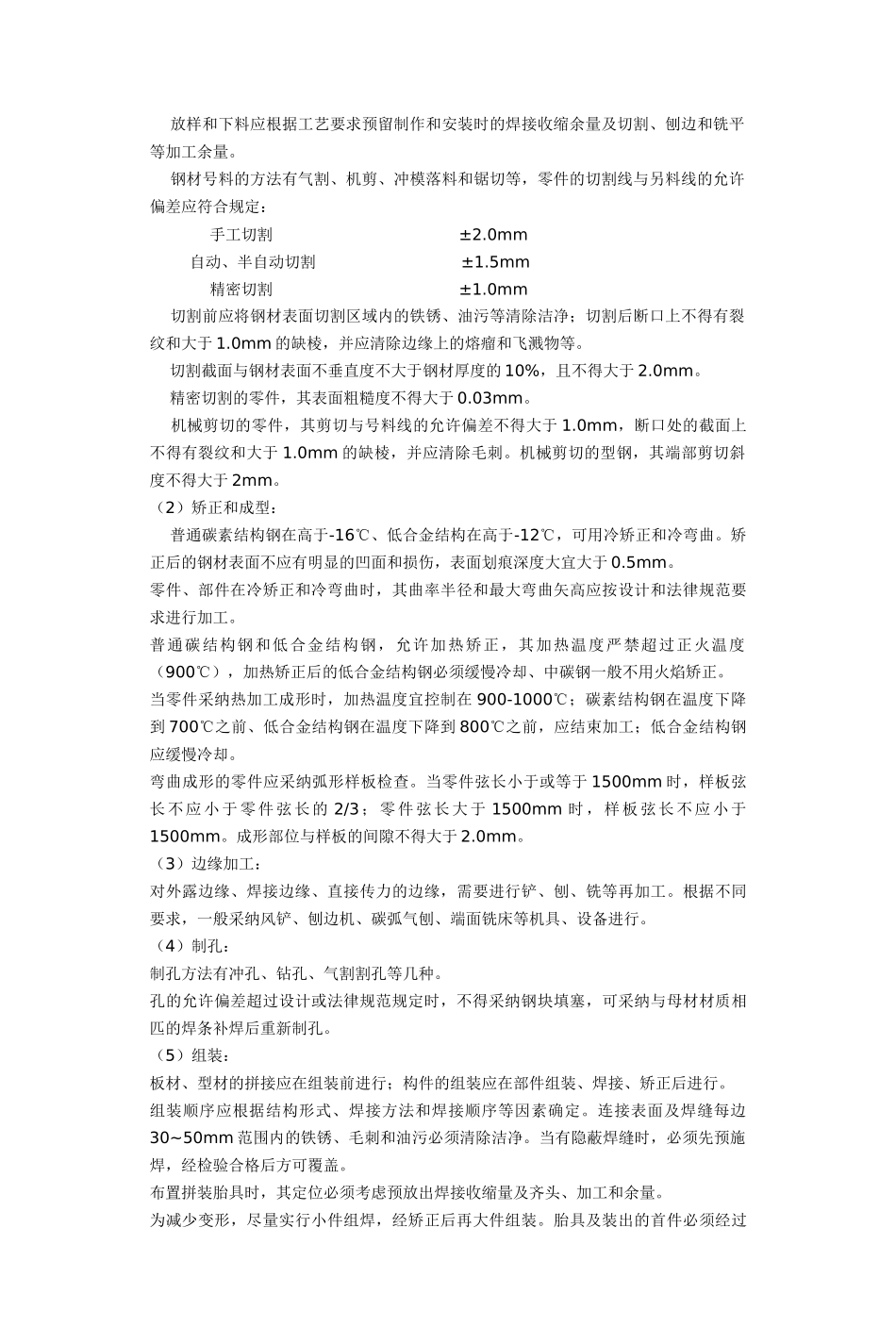

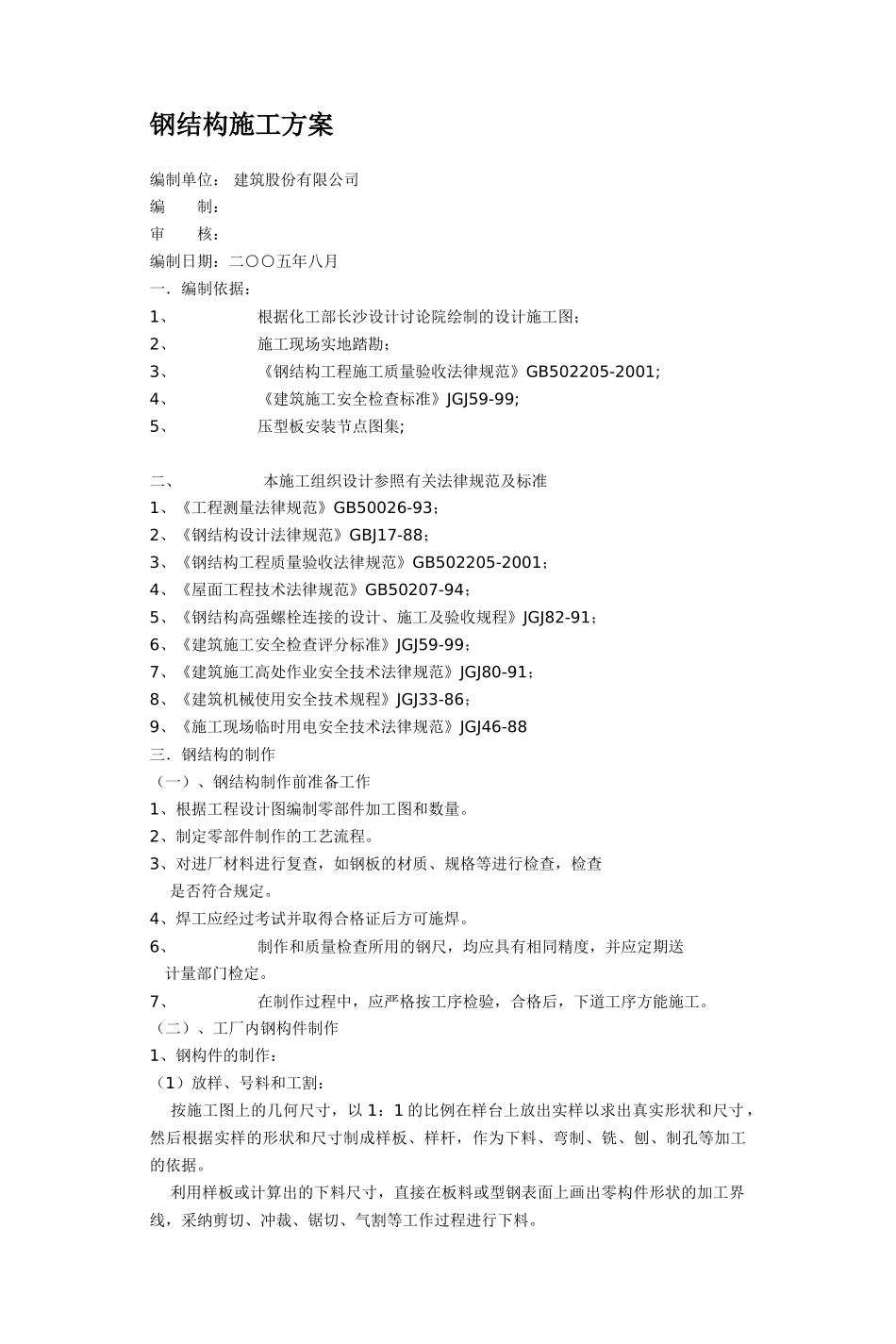

钢结构施工方案编制单位： 建筑股份有限公司编 制：审 核：编制日期：二○○五年八月一．编制依据：1、 根据化工部长沙设计讨论院绘制的设计施工图；2、 施工现场实地踏勘；3、 《钢结构工程施工质量验收法律规范》GB502205-2001;4、 《建筑施工安全检查标准》JGJ59-99;5、 压型板安装节点图集;二、 本施工组织设计参照有关法律规范及标准1、《工程测量法律规范》GB50026-93；2、《钢结构设计法律规范》GBJ17-88；3、《钢结构工程质量验收法律规范》GB502205-2001；4、《屋面工程技术法律规范》GB50207-94；5、《钢结构高强螺栓连接的设计、施工及验收规程》JGJ82-91；6、《建筑施工安全检查评分标准》JGJ59-99；7、《建筑施工高处作业安全技术法律规范》JGJ80-91；8、《建筑机械使用安全技术规程》JGJ33-86；9、《施工现场临时用电安全技术法律规范》JGJ46-88三．钢结构的制作（一）、钢结构制作前准备工作1、根据工程设计图编制零部件加工图和数量。2、制定零部件制作的工艺流程。3、对进厂材料进行复查，如钢板的材质、规格等进行检查，检查 是否符合规定。4、焊工应经过考试并取得合格证后方可施焊。6、 制作和质量检查所用的钢尺，均应具有相同精度，并应定期送 计量部门检定。7、 在制作过程中，应严格按工序检验，合格后，下道工序方能施工。（二）、工厂内钢构件制作1、钢构件的制作：（1）放样、号料和工割： 按施工图上的几何尺寸，以 1：1 的比例在样台上放出实样以求出真实形状和尺寸，然后根据实样的形状和尺寸制成样板、样杆，作为下料、弯制、铣、刨、制孔等加工的依据。 利用样板或计算出的下料尺寸，直接在板料或型钢表面上画出零构件形状的加工界线，采纳剪切、冲裁、锯切、气割等工作过程进行下料。 放样和下料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。 钢材号料的方法有气割、机剪、冲模落料和锯切等，零件的切割线与另料线的允许偏差应符合规定： 手工切割 ±2.0mm 自动、半自动切割 ±1.5mm 精密切割 ±1.0mm 切割前应将钢材表面切割区域内的铁锈、油污等清除洁净；切割后断口上不得有裂纹和大于 1.0mm 的缺棱，并应清除边缘上的熔瘤和飞溅物等。 切割截面与钢材表面不垂直度不大于钢材厚度的 10%，且不得大于 2.0mm。 精密切割的零件，其表面粗糙度不得大于 0.03mm。 机械剪切的零件，其剪切与号料线的允许偏差不得大于 1.0mm，断口处的截面上不得...
