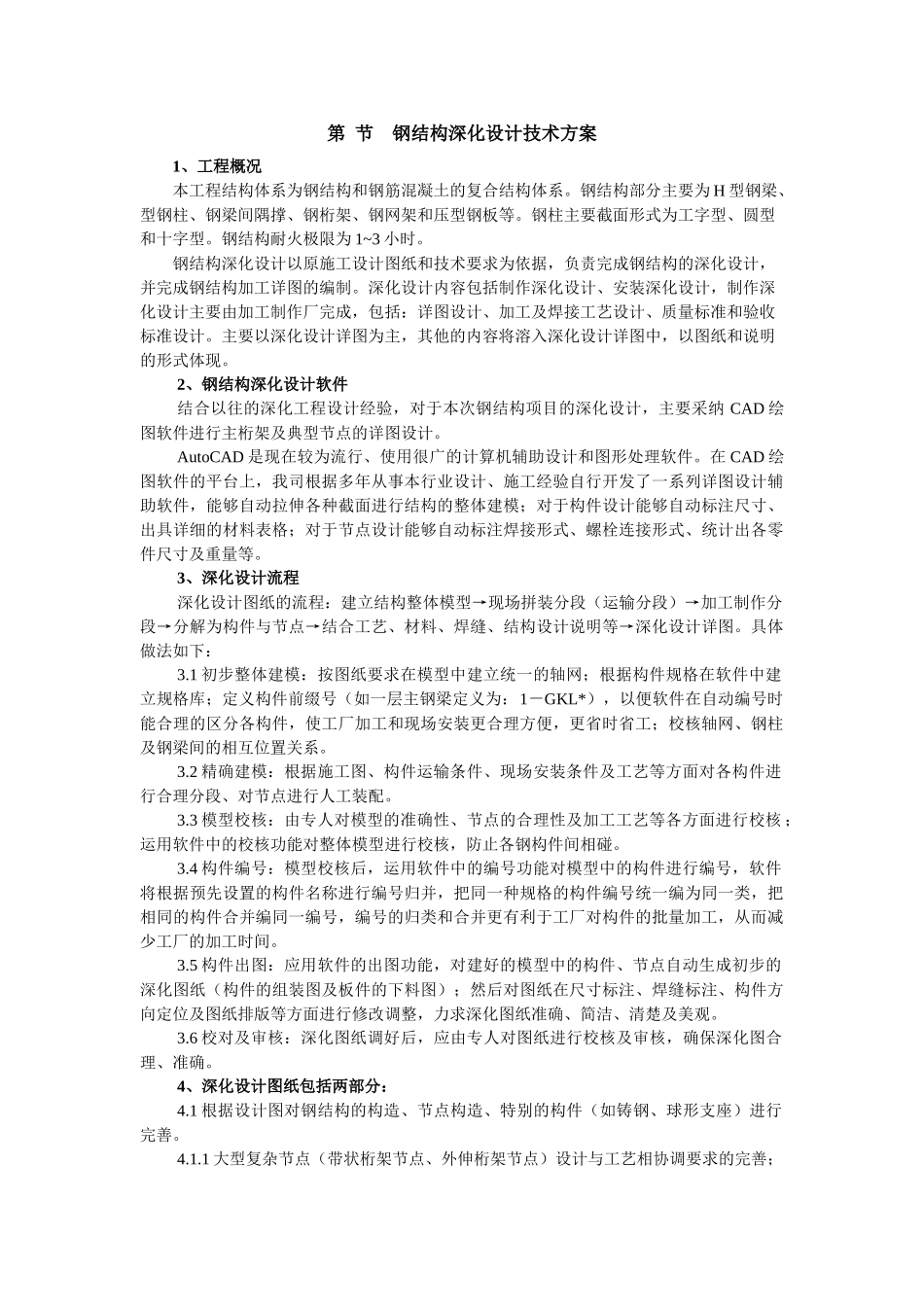

第 节 钢结构深化设计技术方案1、工程概况本工程结构体系为钢结构和钢筋混凝土的复合结构体系。钢结构部分主要为 H 型钢梁、型钢柱、钢梁间隅撑、钢桁架、钢网架和压型钢板等。钢柱主要截面形式为工字型、圆型和十字型。钢结构耐火极限为 1~3 小时。钢结构深化设计以原施工设计图纸和技术要求为依据，负责完成钢结构的深化设计，并完成钢结构加工详图的编制。深化设计内容包括制作深化设计、安装深化设计，制作深化设计主要由加工制作厂完成，包括：详图设计、加工及焊接工艺设计、质量标准和验收标准设计。主要以深化设计详图为主，其他的内容将溶入深化设计详图中，以图纸和说明的形式体现。2、钢结构深化设计软件结合以往的深化工程设计经验，对于本次钢结构项目的深化设计，主要采纳 CAD 绘图软件进行主桁架及典型节点的详图设计。AutoCAD 是现在较为流行、使用很广的计算机辅助设计和图形处理软件。在 CAD 绘图软件的平台上，我司根据多年从事本行业设计、施工经验自行开发了一系列详图设计辅助软件，能够自动拉伸各种截面进行结构的整体建模；对于构件设计能够自动标注尺寸、出具详细的材料表格；对于节点设计能够自动标注焊接形式、螺栓连接形式、统计出各零件尺寸及重量等。3、深化设计流程深化设计图纸的流程：建立结构整体模型→现场拼装分段（运输分段）→加工制作分段→分解为构件与节点→结合工艺、材料、焊缝、结构设计说明等→深化设计详图。具体做法如下：3.1 初步整体建模：按图纸要求在模型中建立统一的轴网；根据构件规格在软件中建立规格库；定义构件前缀号（如一层主钢梁定义为：1－GKL*），以便软件在自动编号时能合理的区分各构件，使工厂加工和现场安装更合理方便，更省时省工；校核轴网、钢柱及钢梁间的相互位置关系。3.2 精确建模：根据施工图、构件运输条件、现场安装条件及工艺等方面对各构件进行合理分段、对节点进行人工装配。3.3 模型校核：由专人对模型的准确性、节点的合理性及加工工艺等各方面进行校核 ；运用软件中的校核功能对整体模型进行校核，防止各钢构件间相碰。3.4 构件编号：模型校核后，运用软件中的编号功能对模型中的构件进行编号，软件将根据预先设置的构件名称进行编号归并，把同一种规格的构件编号统一编为同一类，把相同的构件合并编同一编号，编号的归类和合并更有利于工厂对构件的批量加工，从而减少工厂的加工时间。3.5 构件出图：应用软件的出图功能，对建好的模型中的构...
