钢结构深化设计方案

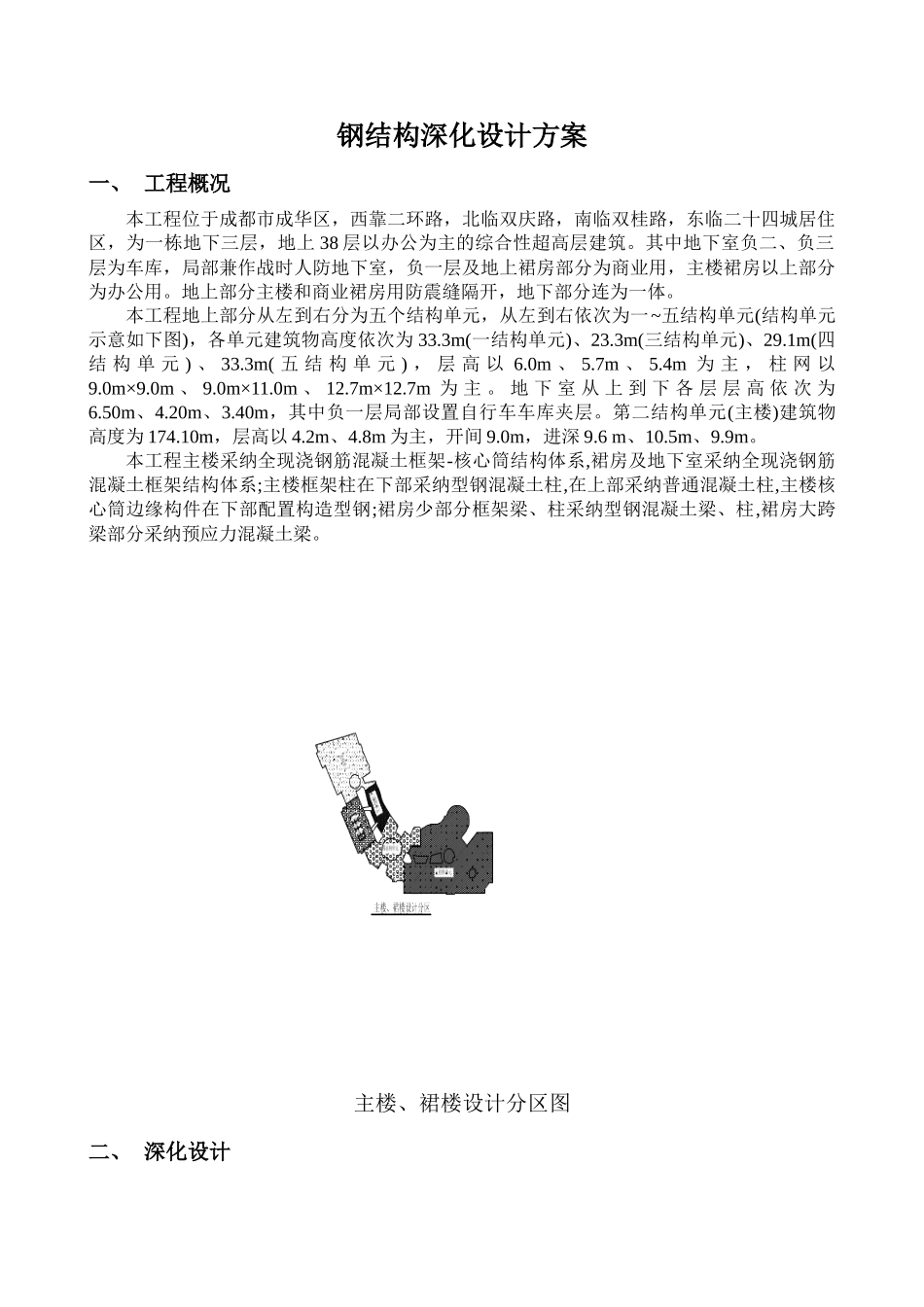

华润置地·万象城工程钢结构深化设计方案审批： 审核： 编制： 中建钢构有限公司华润置地·万象城工程项目部 二○一○年三月十一日钢结构深化设计方案一、 工程概况本工程位于成都市成华区，西靠二环路，北临双庆路，南临双桂路，东临二十四城居住区，为一栋地下三层，地上 38 层以办公为主的综合性超高层建筑。其中地下室负二、负三层为车库，局部兼作战时人防地下室，负一层及地上裙房部分为商业用，主楼裙房以上部分为办公用。地上部分主楼和商业裙房用防震缝隔开，地下部分连为一体。本工程地上部分从左到右分为五个结构单元，从左到右依次为一~五结构单元(结构单元示意如下图)，各单元建筑物高度依次为 33.3m(一结构单元)、23.3m(三结构单元)、29.1m(四结 构 单 元 ) 、 33.3m( 五 结 构 单 元 ) ， 层 高 以 6.0m 、 5.7m 、 5.4m 为 主 ， 柱 网 以9.0m×9.0m 、 9.0m×11.0m 、 12.7m×12.7m 为 主 。 地 下 室 从 上 到 下 各 层 层 高 依 次 为6.50m、4.20m、3.40m，其中负一层局部设置自行车车库夹层。第二结构单元(主楼)建筑物高度为 174.10m，层高以 4.2m、4.8m 为主，开间 9.0m，进深 9.6 m、10.5m、9.9m。本工程主楼采纳全现浇钢筋混凝土框架-核心筒结构体系,裙房及地下室采纳全现浇钢筋混凝土框架结构体系;主楼框架柱在下部采纳型钢混凝土柱,在上部采纳普通混凝土柱,主楼核心筒边缘构件在下部配置构造型钢;裙房少部分框架梁、柱采纳型钢混凝土梁、柱,裙房大跨梁部分采纳预应力混凝土梁。主楼、裙楼设计分区图二、 深化设计1.深化设计依据：本工程深化设计部分将根据业主提供的招标文件、答疑补充文件、技术要求及设计蓝图为依据，结合工厂制作条件、运输条件，考虑现场拼装、安装方案、设计分区及土建条件进行钢结构部分的图纸深化。深化设计图是作为指导本工程工厂加工制作和现场拼装、安装的施工详图。2.深化设计（钢结构部分）基本内容： 序号位置名称主要截面形式1一结构单元裙楼钢骨柱及锚栓、埋件焊接 H 型柱、十字柱2裙楼屋顶飘板热轧、焊接 H 型梁3裙楼北庭屋盖及幕墙结构焊接 H 型、箱型梁、圆管柱4裙楼屋顶格栅热轧/焊接 H 型梁、柱5二结构单元主楼钢骨柱及锚栓、埋件焊接 H 型柱、十字柱6主楼雨棚圆管、热轧/焊接 H 型梁7主楼屋顶幕墙结构圆管、箱型梁8三结构单元裙楼连廊、指廊热轧/焊接 H 型梁、柱9裙楼屋顶天窗热轧/焊接 H 型梁10...
