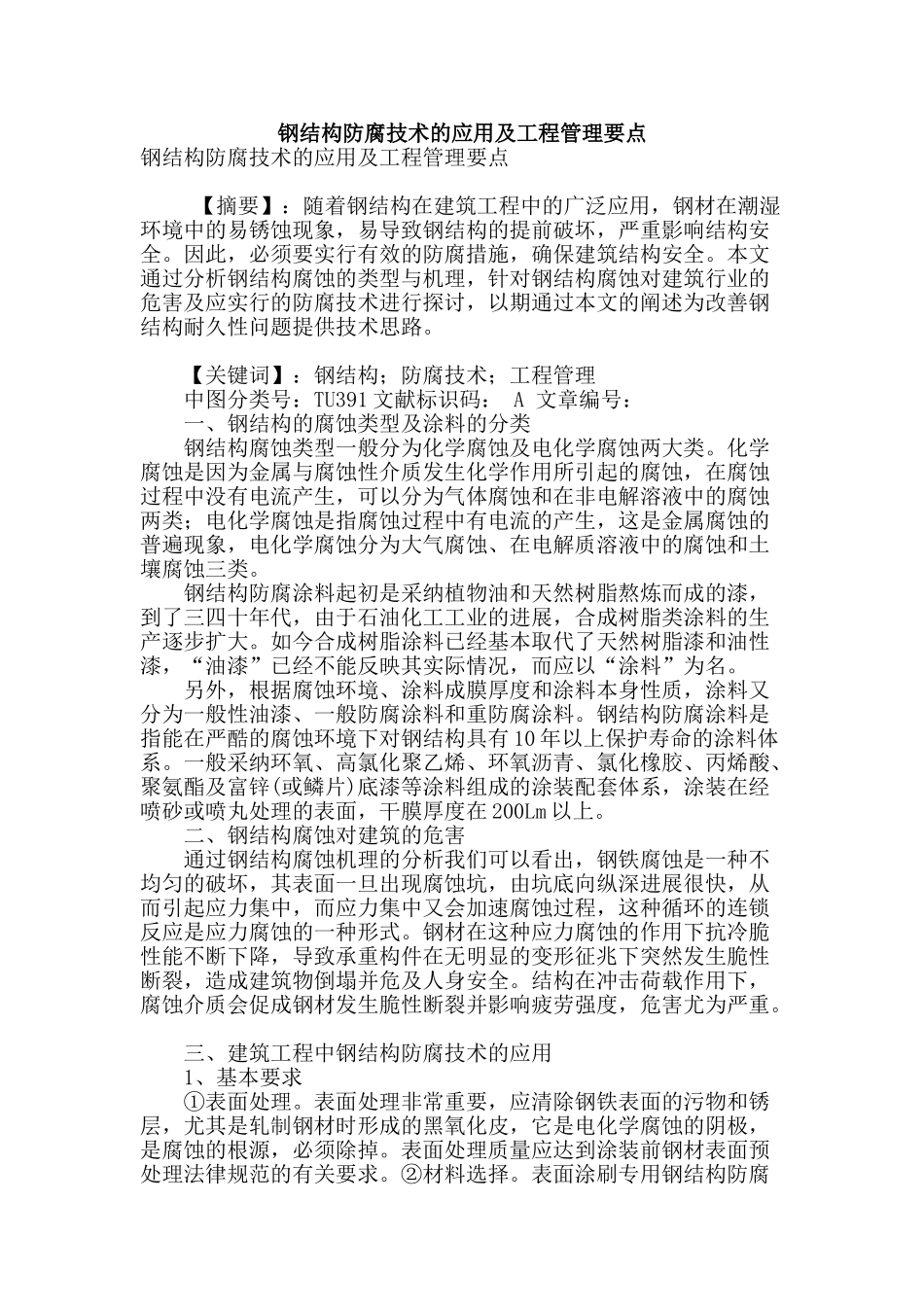

钢结构防腐技术的应用及工程管理要点钢结构防腐技术的应用及工程管理要点 【摘要】：随着钢结构在建筑工程中的广泛应用，钢材在潮湿环境中的易锈蚀现象，易导致钢结构的提前破坏，严重影响结构安全。因此，必须要实行有效的防腐措施，确保建筑结构安全。本文通过分析钢结构腐蚀的类型与机理，针对钢结构腐蚀对建筑行业的危害及应实行的防腐技术进行探讨，以期通过本文的阐述为改善钢结构耐久性问题提供技术思路。 【关键词】：钢结构；防腐技术；工程管理 中图分类号：TU391 文献标识码： A 文章编号： 一、钢结构的腐蚀类型及涂料的分类 钢结构腐蚀类型一般分为化学腐蚀及电化学腐蚀两大类。化学腐蚀是因为金属与腐蚀性介质发生化学作用所引起的腐蚀，在腐蚀过程中没有电流产生，可以分为气体腐蚀和在非电解溶液中的腐蚀两类；电化学腐蚀是指腐蚀过程中有电流的产生，这是金属腐蚀的普遍现象，电化学腐蚀分为大气腐蚀、在电解质溶液中的腐蚀和土壤腐蚀三类。 钢结构防腐涂料起初是采纳植物油和天然树脂熬炼而成的漆，到了三四十年代，由于石油化工工业的进展，合成树脂类涂料的生产逐步扩大。如今合成树脂涂料已经基本取代了天然树脂漆和油性漆，“油漆”已经不能反映其实际情况，而应以“涂料”为名。 另外，根据腐蚀环境、涂料成膜厚度和涂料本身性质，涂料又分为一般性油漆、一般防腐涂料和重防腐涂料。钢结构防腐涂料是指能在严酷的腐蚀环境下对钢结构具有 10 年以上保护寿命的涂料体系。一般采纳环氧、高氯化聚乙烯、环氧沥青、氯化橡胶、丙烯酸、聚氨酯及富锌(或鳞片)底漆等涂料组成的涂装配套体系，涂装在经喷砂或喷丸处理的表面，干膜厚度在 200Lm 以上。 二、钢结构腐蚀对建筑的危害 通过钢结构腐蚀机理的分析我们可以看出，钢铁腐蚀是一种不均匀的破坏，其表面一旦出现腐蚀坑，由坑底向纵深进展很快，从而引起应力集中，而应力集中又会加速腐蚀过程，这种循环的连锁反应是应力腐蚀的一种形式。钢材在这种应力腐蚀的作用下抗冷脆性能不断下降，导致承重构件在无明显的变形征兆下突然发生脆性断裂，造成建筑物倒塌并危及人身安全。结构在冲击荷载作用下，腐蚀介质会促成钢材发生脆性断裂并影响疲劳强度，危害尤为严重。 三、建筑工程中钢结构防腐技术的应用 1、基本要求 ①表面处理。表面处理非常重要，应清除钢铁表面的污物和锈层，尤其是轧制钢材时形成的黑氧化皮，它是电化学腐蚀的阴极，是腐蚀的根源，必须除掉。...
