钻孔与灌浆工程施工方法说明

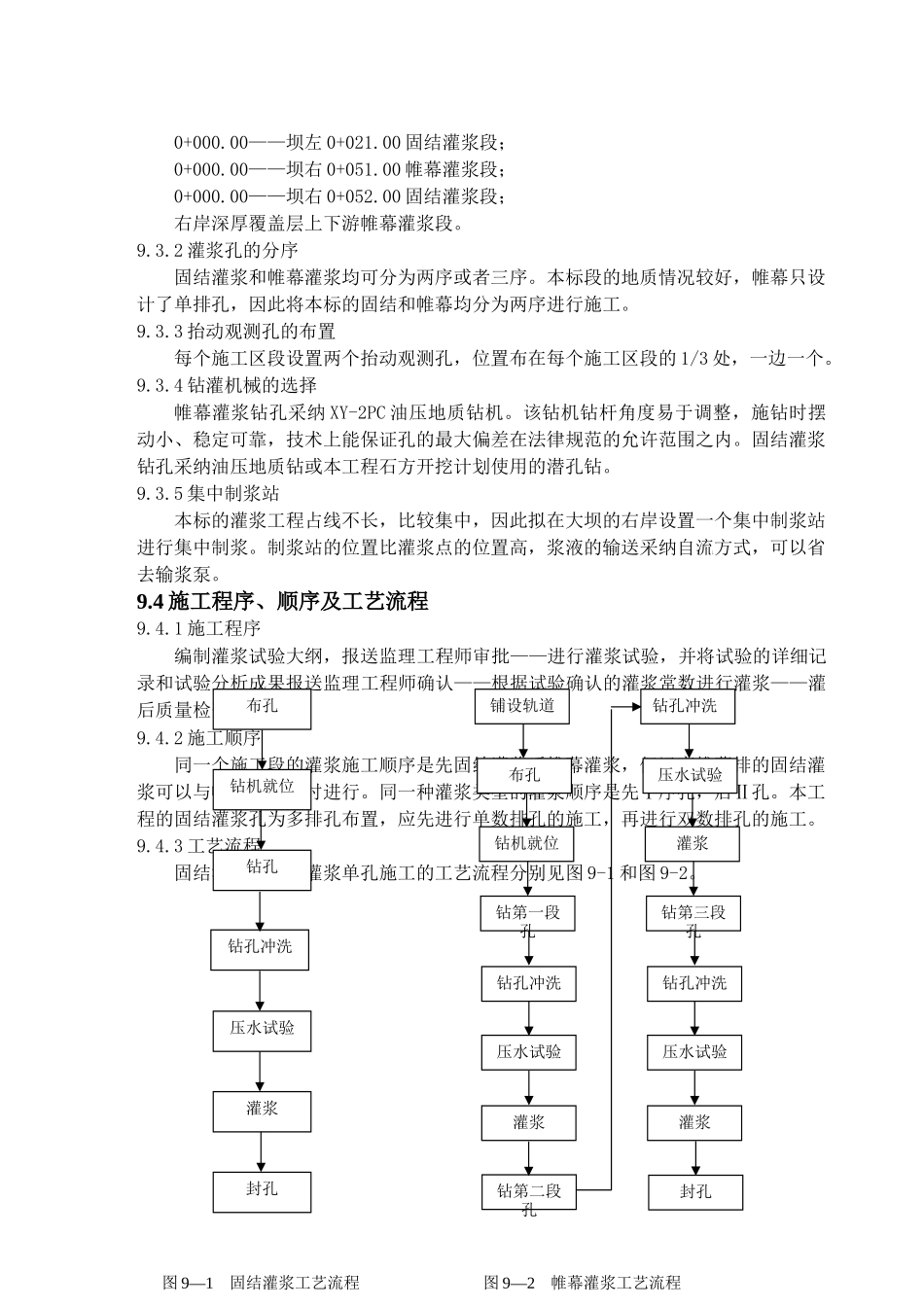

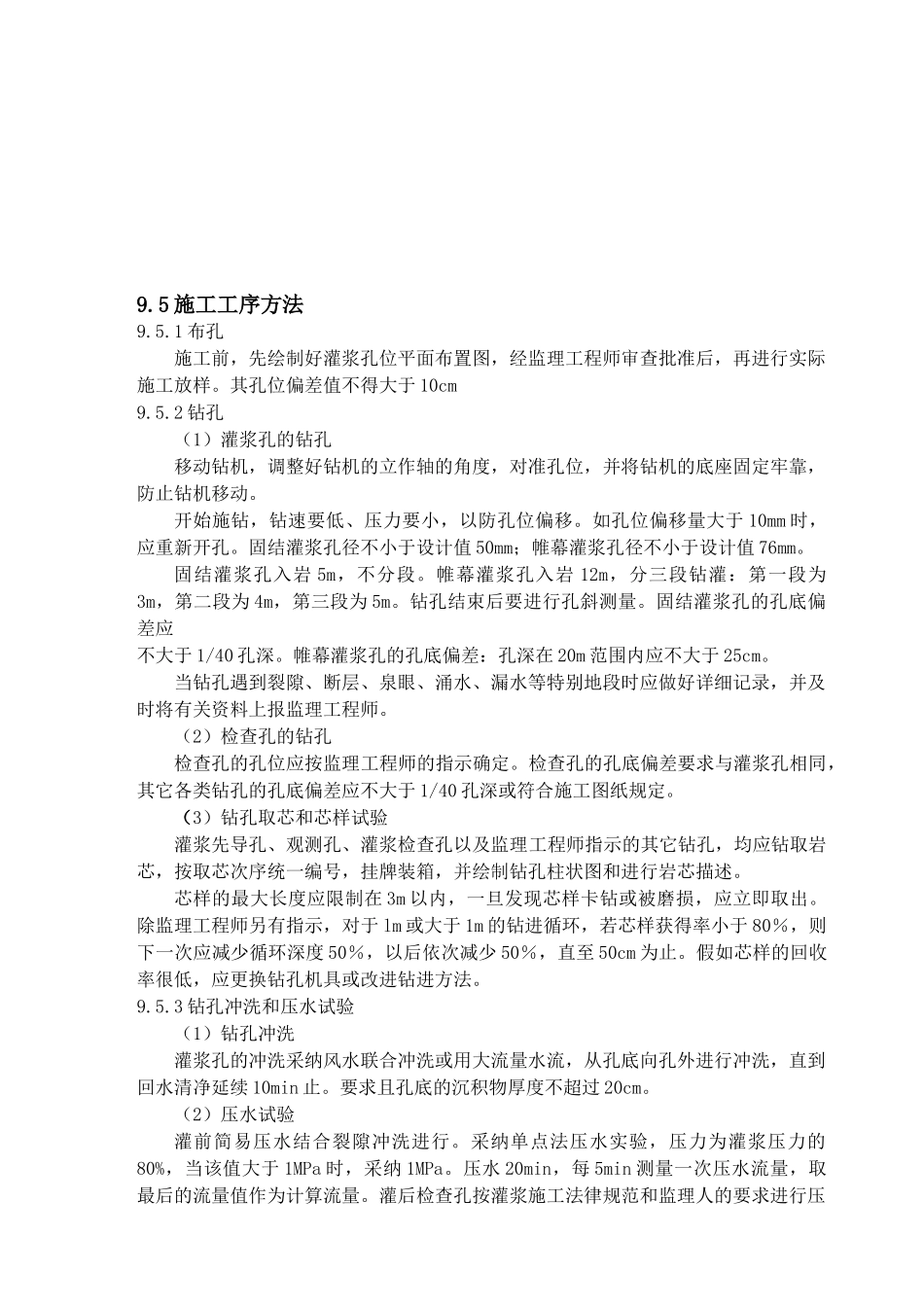

9 钻孔与灌浆工程施工方法说明9.1 概述本标的河床覆盖层厚度为 2～3m，基岩强风化带厚约 2～3m，弱风化带厚约 17～19m，为较完整～完整性差的Ⅲ类岩体。右岸深厚覆盖层范围大、厚度深，为强透水层。本标灌浆只有固结和帷幕两种类型。左岸泄洪闸、河床溢流坝、右岸挡水坝三个部位既有帷幕灌浆，也有固结灌浆。右岸上下游深厚覆盖层只有帷幕灌浆。本标河床基岩的完整性较好，基础的防渗采纳单排帷幕，孔深化岩 12m，孔间距为 2m。固结灌浆为多排设置：左岸泄洪闸为 11 排；河床溢流坝为 8 排；右岸挡水坝 7 排。固结灌浆孔入岩 5m，间排距为 3×3m，孔位布置形式为梅花形。9.2 主要工程量及工期安排 9.2.1 主要工程量钻孔和灌浆的主要工程量见表 9—1。表 9—1 钻孔和灌浆的主要工程量表项目名称单位泄洪闸溢流坝挡水坝右岸深厚覆盖层合计固结钻孔m7229531851860灌浆m4256801151220帷幕钻孔m3473637015402320灌浆m27729055132019429.2.2 工期的安排各坝段的固结灌浆和帷幕灌浆，将根据每个坝段基础砼施工的先后次序穿插进行；右岸深厚覆盖层上下游帷幕灌将在其砼护坡施工后期开始施工。具体工期安排如下：左岸泄洪闸固结灌浆，2025.3.1—2025.4.30 完成，强度为 213m/月；左岸泄洪闸帷幕灌浆，2025.5.1—2025.9.31 完成，强度为 227m/月；溢流坝及右岸挡水坝固结灌浆，2025.2.1—2025.3.31 完成；强度为 398m/月；河床溢流坝及右岸挡水坝帷幕灌，2025.3.1—2025.5.31 完成；115m/月右岸深厚覆盖层上下游帷幕灌，2025.6.1—2025.7.30 完成，强度为 660m/月。9.3 施工方案9.3.1 施工区段的划分为了便于施工质量检查和验收，将本标段的灌浆工程划分为以下五个区段：0+000.00——坝左 0+041.00 帷幕灌浆段；0+000.00——坝左 0+021.00 固结灌浆段；0+000.00——坝右 0+051.00 帷幕灌浆段；0+000.00——坝右 0+052.00 固结灌浆段；右岸深厚覆盖层上下游帷幕灌浆段。9.3.2 灌浆孔的分序固结灌浆和帷幕灌浆均可分为两序或者三序。本标段的地质情况较好，帷幕只设计了单排孔，因此将本标的固结和帷幕均分为两序进行施工。9.3.3 抬动观测孔的布置每个施工区段设置两个抬动观测孔，位置布在每个施工区段的 1/3 处，一边一个。9.3.4 钻灌机械的选择帷幕灌浆钻孔采纳 XY-2PC 油压地质钻机。该钻机钻杆角度易于调整，施钻时摆动小、稳定可靠，技术上能保证孔的最大偏差在法律规范的允许范围之内。固结灌浆钻孔采...
