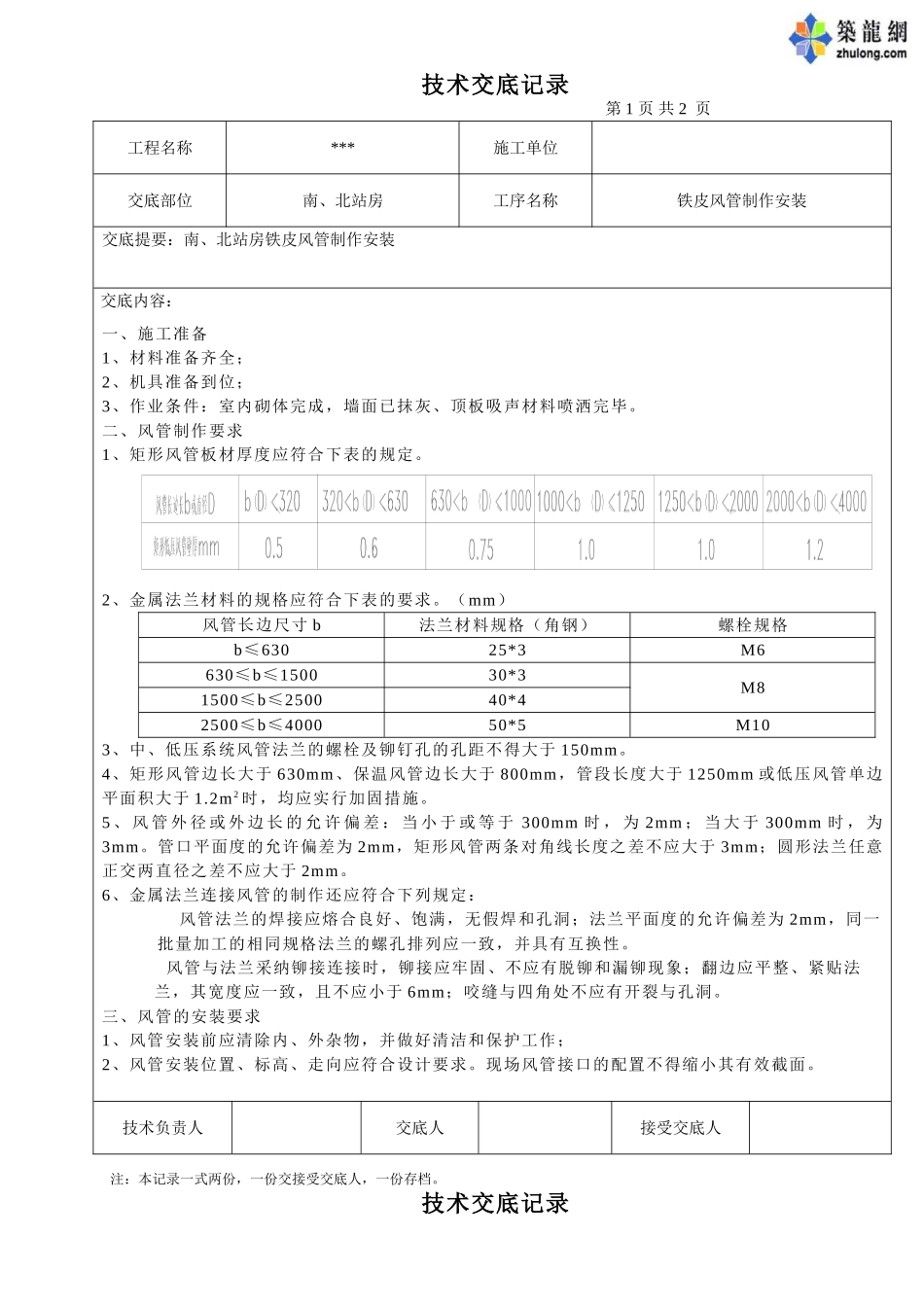

技术交底记录 第 1 页 共 2 页工程名称***施工单位交底部位南、北站房工序名称铁皮风管制作安装交底提要：南、北站房铁皮风管制作安装 交底内容：一、施工准备1、材料准备齐全；2、机具准备到位；3、作业条件：室内砌体完成，墙面已抹灰、顶板吸声材料喷洒完毕。二、风管制作要求1、矩形风管板材厚度应符合下表的规定。2、金属法兰材料的规格应符合下表的要求。（mm）风管长边尺寸 b法兰材料规格（角钢）螺栓规格b≤63025*3M6630≤b≤150030*3M81500≤b≤250040*42500≤b≤400050*5M103、中、低压系统风管法兰的螺栓及铆钉孔的孔距不得大于 150mm。4、矩形风管边长大于 630mm、保温风管边长大于 800mm，管段长度大于 1250mm 或低压风管单边平面积大于 1.2m 2 时，均应实行加固措施。5 、 风 管 外 径 或 外 边 长 的 允 许 偏 差 ： 当 小 于 或 等 于 300mm 时 ， 为 2mm ； 当 大 于 300mm 时 ， 为3mm。管口平面度的允许偏差为 2mm，矩形风管两条对角线长度之差不应大于 3mm；圆形法兰任意正交两直径之差不应大于 2mm。6、金属法兰连接风管的制作还应符合下列规定： 风管法兰的焊接应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为 2mm，同一批量加工的相同规格法兰的螺孔排列应一致，并具有互换性。 风管与法兰采纳铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致，且不应小于 6mm；咬缝与四角处不应有开裂与孔洞。三、风管的安装要求1、风管安装前应清除内、外杂物，并做好清洁和保护工作；2、风管安装位置、标高、走向应符合设计要求。现场风管接口的配置不得缩小其有效截面。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。技术交底记录 第 1 页 共 2 页工程名称***施工单位交底部位南、北站房工序名称铁皮风管制作安装交底提要：南、站房铁皮风管制作安装 3、连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧。4、风管接口的连接应严密、牢固。风管法兰的垫片材质应符合系统功能的要求，厚度不应小于3mm。垫片不应凸入管内，亦不宜突出法兰外。5、可伸缩金属或非金属软风管的长度不宜超过 2 米，并不应有死弯或踏凹。6、风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并应实行密封措施。风管穿出屋面处应设有防雨装置。7、不锈钢板风管与支架的接触处应有隔绝或防腐绝缘措施。8、在风管...
