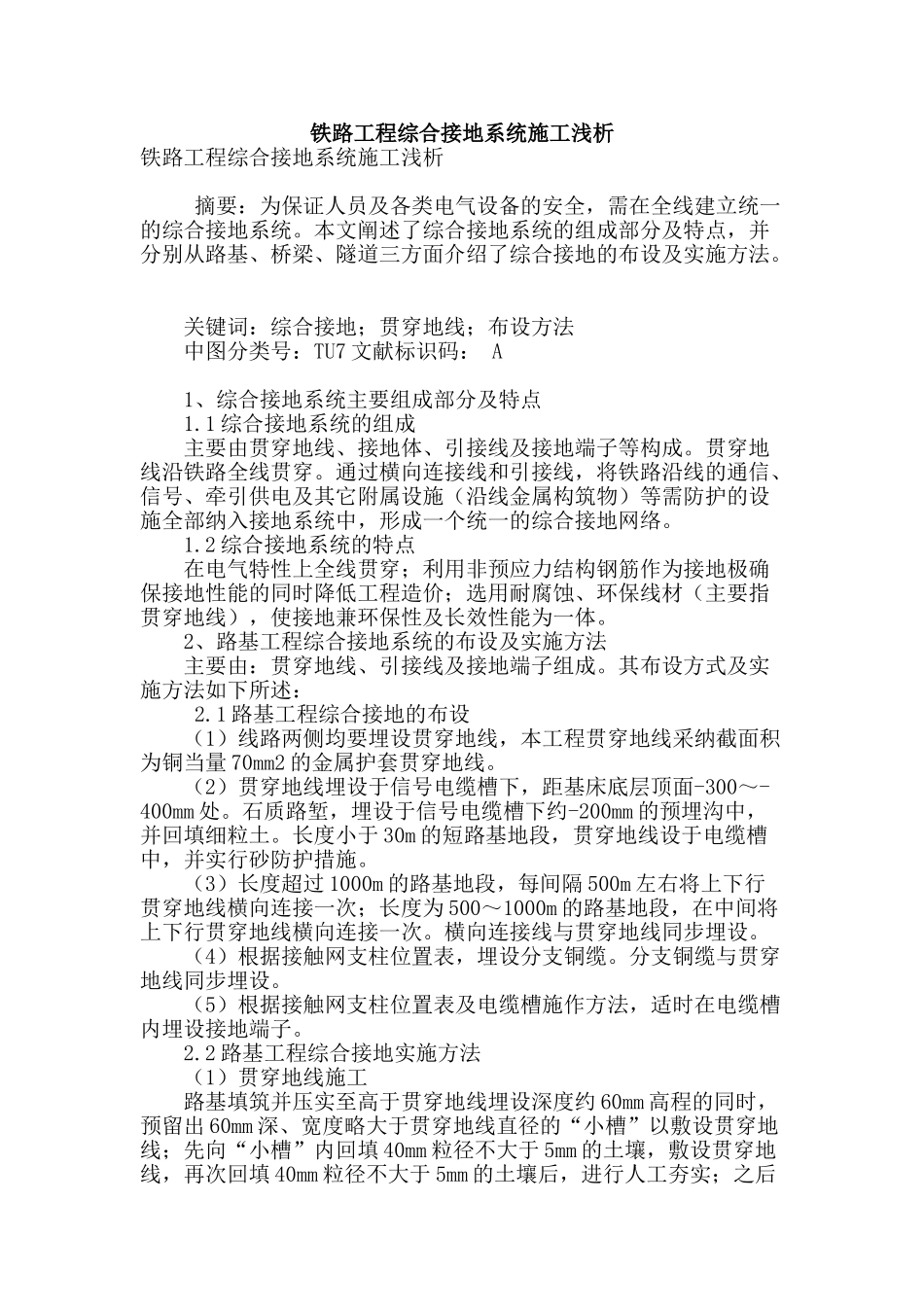

铁路工程综合接地系统施工浅析铁路工程综合接地系统施工浅析 摘要：为保证人员及各类电气设备的安全，需在全线建立统一的综合接地系统。本文阐述了综合接地系统的组成部分及特点，并分别从路基、桥梁、隧道三方面介绍了综合接地的布设及实施方法。 关键词：综合接地；贯穿地线；布设方法 中图分类号：TU7 文献标识码： A 1、综合接地系统主要组成部分及特点 1.1 综合接地系统的组成 主要由贯穿地线、接地体、引接线及接地端子等构成。贯穿地线沿铁路全线贯穿。通过横向连接线和引接线，将铁路沿线的通信、信号、牵引供电及其它附属设施（沿线金属构筑物）等需防护的设施全部纳入接地系统中，形成一个统一的综合接地网络。 1.2 综合接地系统的特点 在电气特性上全线贯穿；利用非预应力结构钢筋作为接地极确保接地性能的同时降低工程造价；选用耐腐蚀、环保线材（主要指贯穿地线），使接地兼环保性及长效性能为一体。 2、路基工程综合接地系统的布设及实施方法 主要由：贯穿地线、引接线及接地端子组成。其布设方式及实施方法如下所述： 2.1 路基工程综合接地的布设 （1）线路两侧均要埋设贯穿地线，本工程贯穿地线采纳截面积为铜当量 70mm2 的金属护套贯穿地线。 （2）贯穿地线埋设于信号电缆槽下，距基床底层顶面-300～-400mm 处。石质路堑，埋设于信号电缆槽下约-200mm 的预埋沟中，并回填细粒土。长度小于 30m 的短路基地段，贯穿地线设于电缆槽中，并实行砂防护措施。 （3）长度超过 1000m 的路基地段，每间隔 500m 左右将上下行贯穿地线横向连接一次；长度为 500～1000m 的路基地段，在中间将上下行贯穿地线横向连接一次。横向连接线与贯穿地线同步埋设。 （4）根据接触网支柱位置表，埋设分支铜缆。分支铜缆与贯穿地线同步埋设。 （5）根据接触网支柱位置表及电缆槽施作方法，适时在电缆槽内埋设接地端子。 2.2 路基工程综合接地实施方法 （1）贯穿地线施工 路基填筑并压实至高于贯穿地线埋设深度约 60mm 高程的同时，预留出 60mm 深、宽度略大于贯穿地线直径的“小槽”以敷设贯穿地线；先向“小槽”内回填 40mm 粒径不大于 5mm 的土壤，敷设贯穿地线，再次回填 40mm 粒径不大于 5mm 的土壤后，进行人工夯实；之后必须在“小槽”上方覆盖不小于 100mm、粒径不大于 5mm 的土壤，才能进行正常路基填筑。 （2）引接线施工 分支铜缆及横向引接线施工工艺与贯穿地线相同，注意分支铜缆在施...
