铝合金门窗工艺流程和方案

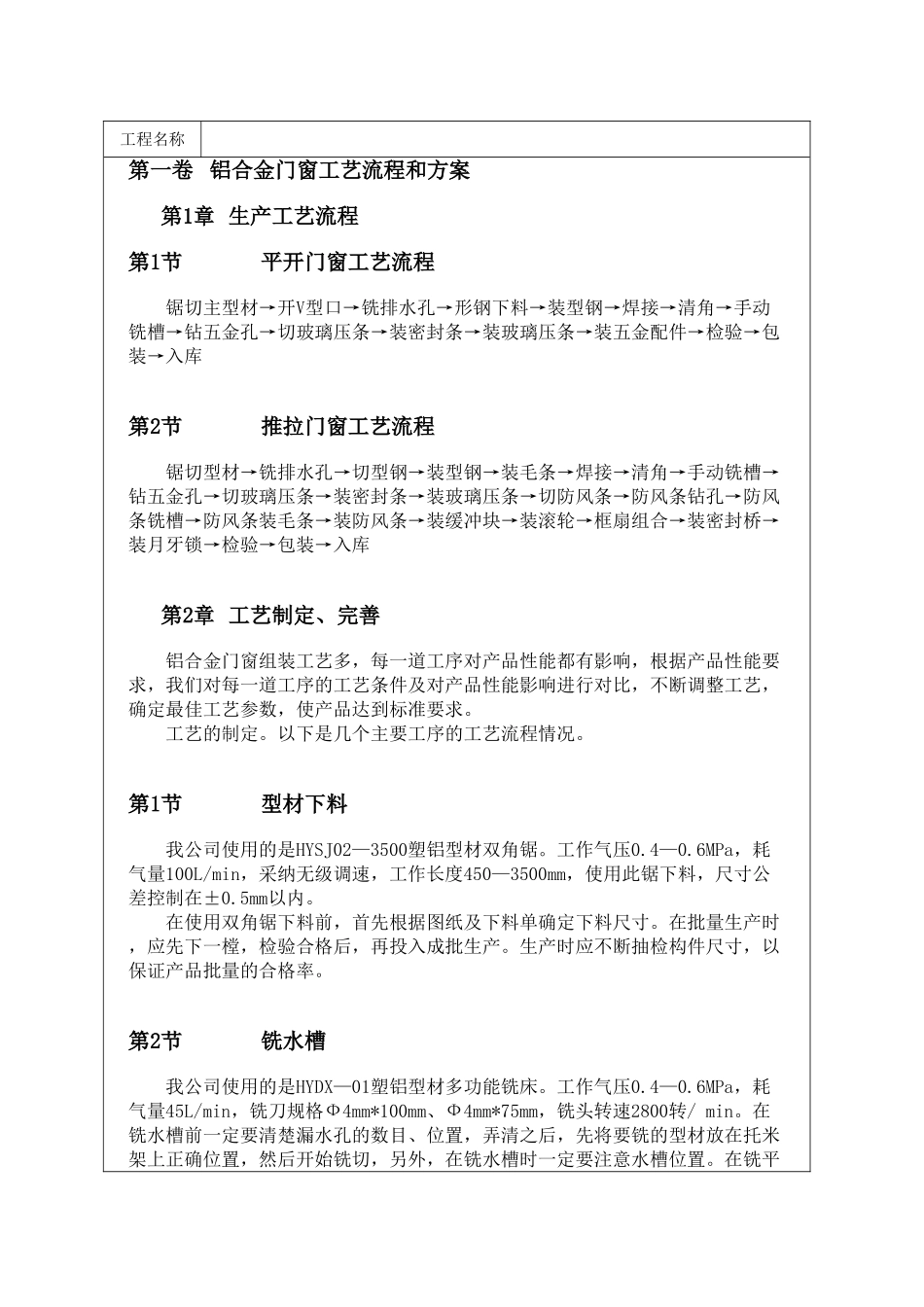

工程名称第一卷 铝合金门窗工艺流程和方案第1章 生产工艺流程第1节平开门窗工艺流程锯切主型材→开V型口→铣排水孔→形钢下料→装型钢→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→装五金配件→检验→包装→入库第2节推拉门窗工艺流程锯切型材→铣排水孔→切型钢→装型钢→装毛条→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→切防风条→防风条钻孔→防风条铣槽→防风条装毛条→装防风条→装缓冲块→装滚轮→框扇组合→装密封桥→装月牙锁→检验→包装→入库第2章 工艺制定、完善铝合金门窗组装工艺多，每一道工序对产品性能都有影响，根据产品性能要求，我们对每一道工序的工艺条件及对产品性能影响进行对比，不断调整工艺，确定最佳工艺参数，使产品达到标准要求。工艺的制定。以下是几个主要工序的工艺流程情况。第1节型材下料我公司使用的是HYSJ02—3500塑铝型材双角锯。工作气压0.4—0.6MPa，耗气量100L/min，采纳无级调速，工作长度450—3500mm，使用此锯下料，尺寸公差控制在±0.5mm以内。在使用双角锯下料前，首先根据图纸及下料单确定下料尺寸。在批量生产时，应先下一樘，检验合格后，再投入成批生产。生产时应不断抽检构件尺寸，以保证产品批量的合格率。第2节铣水槽我公司使用的是HYDX—01塑铝型材多功能铣床。工作气压0.4—0.6MPa，耗气量45L/min，铣刀规格Ф4mm*100mm、Ф4mm*75mm，铣头转速2800转/ min。在铣水槽前一定要清楚漏水孔的数目、位置，弄清之后，先将要铣的型材放在托米架上正确位置，然后开始铣切，另外，在铣水槽时一定要注意水槽位置。在铣平工程名称开窗固定窗时，一定要根据窗型是内平开，还是外平开，以及具体的安装方法来确定水槽方向。每班应及时进行屑渣清理和导轴润滑。第3节开V型口V型切割锯用于铝合金型材90°V形槽的下料，适用于料宽120 mm，长度1800 mm。我公司使用的是HYVJ—01—65V型锯，工作气压0.4—0.6MPa，耗气量80L/min，切割深度ma*70，锯片规格300*30，锯片转速2800r/ min，进刀速度：无级调速。首先应根据V口深度来调整升降台紧定手柄，再摇动至所需位置，夹紧手柄，同样根据V口位置来确定水平定位尺寸。第4节焊接这是一道很重要的工作。我厂使用的是HYSH（2+2）—130—3500型铝合金门窗四角焊机。通过焊接，我们根据型材的特点，了解到影响焊接强度的主要因素是熔接温度，夹紧压力，加热时间，保压时间。焊温过高，影响焊后表面，型...
