锅炉保温施工方案

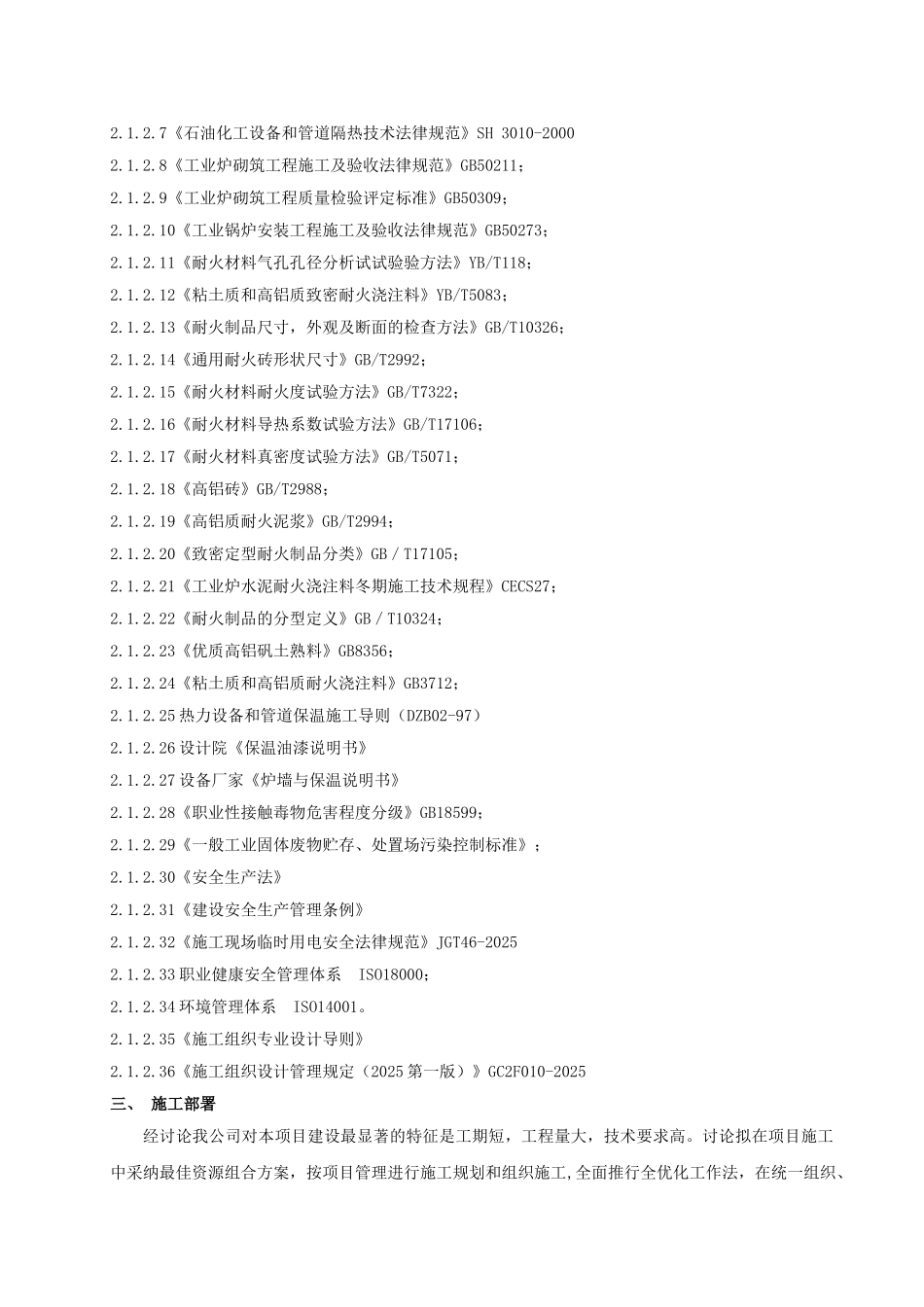

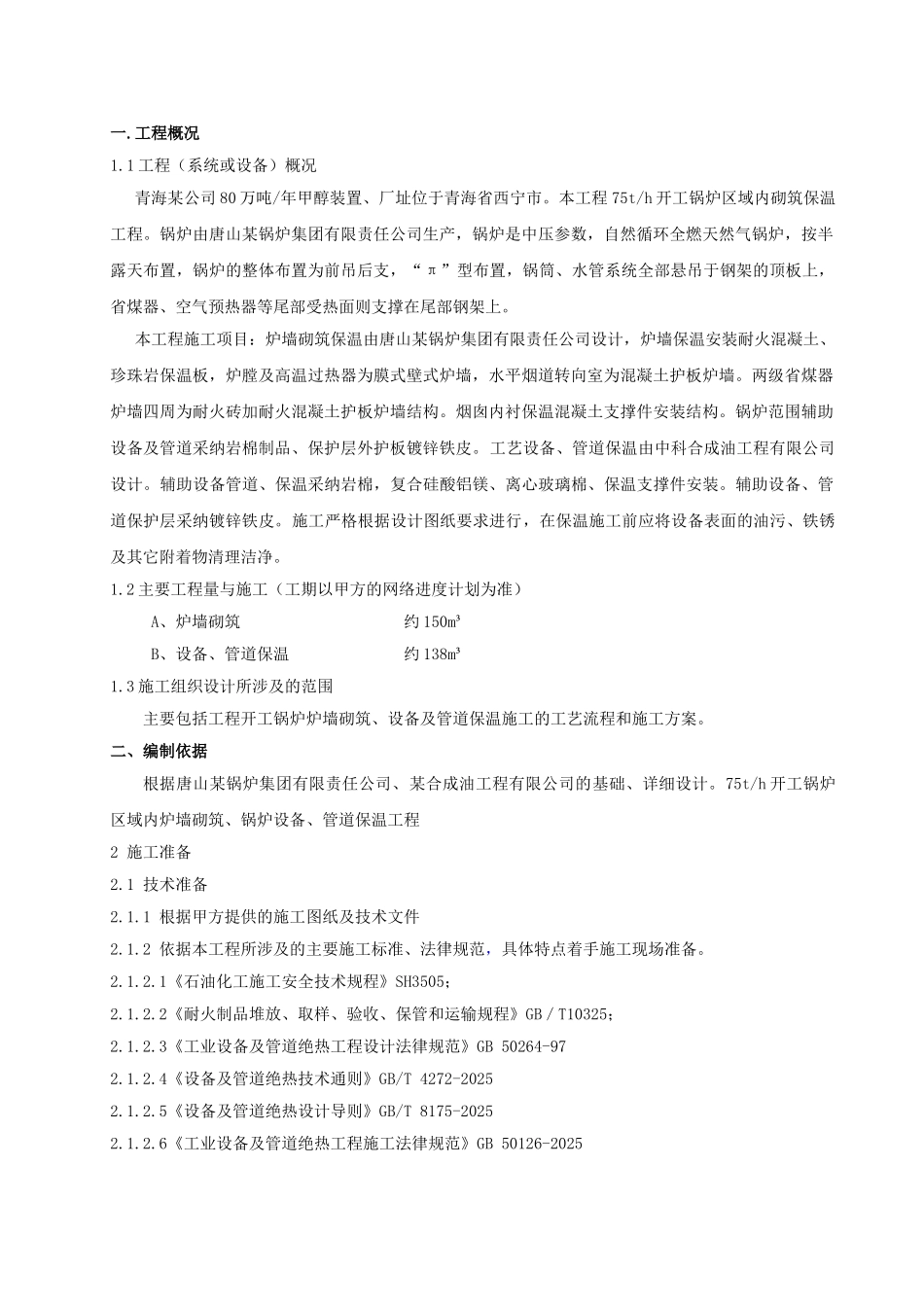

一.工程概况1.1 工程（系统或设备）概况青海某公司 80 万吨/年甲醇装置、厂址位于青海省西宁市。本工程 75t/h 开工锅炉区域内砌筑保温工程。锅炉由唐山某锅炉集团有限责任公司生产，锅炉是中压参数，自然循环全燃天然气锅炉，按半露天布置，锅炉的整体布置为前吊后支，“π”型布置，锅筒、水管系统全部悬吊于钢架的顶板上，省煤器、空气预热器等尾部受热面则支撑在尾部钢架上。本工程施工项目：炉墙砌筑保温由唐山某锅炉集团有限责任公司设计，炉墙保温安装耐火混凝土、珍珠岩保温板，炉膛及高温过热器为膜式壁式炉墙，水平烟道转向室为混凝土护板炉墙。两级省煤器炉墙四周为耐火砖加耐火混凝土护板炉墙结构。烟囱内衬保温混凝土支撑件安装结构。锅炉范围辅助设备及管道采纳岩棉制品、保护层外护板镀锌铁皮。工艺设备、管道保温由中科合成油工程有限公司设计。辅助设备管道、保温采纳岩棉，复合硅酸铝镁、离心玻璃棉、保温支撑件安装。辅助设备、管道保护层采纳镀锌铁皮。施工严格根据设计图纸要求进行，在保温施工前应将设备表面的油污、铁锈及其它附着物清理洁净。1.2 主要工程量与施工（工期以甲方的网络进度计划为准）A、炉墙砌筑 约 150m³B、设备、管道保温 约 138m³1.3 施工组织设计所涉及的范围主要包括工程开工锅炉炉墙砌筑、设备及管道保温施工的工艺流程和施工方案。二、编制依据根据唐山某锅炉集团有限责任公司、某合成油工程有限公司的基础、详细设计。75t/h 开工锅炉区域内炉墙砌筑、锅炉设备、管道保温工程2 施工准备2.1 技术准备2.1.1 根据甲方提供的施工图纸及技术文件2.1.2 依据本工程所涉及的主要施工标准、法律规范，具体特点着手施工现场准备。2.1.2.1《石油化工施工安全技术规程》SH3505；2.1.2.2《耐火制品堆放、取样、验收、保管和运输规程》GB／T10325；2.1.2.3《工业设备及管道绝热工程设计法律规范》GB 50264-972.1.2.4《设备及管道绝热技术通则》GB/T 4272-20252.1.2.5《设备及管道绝热设计导则》GB/T 8175-20252.1.2.6《工业设备及管道绝热工程施工法律规范》GB 50126-20252.1.2.7《石油化工设备和管道隔热技术法律规范》SH 3010-20002.1.2.8《工业炉砌筑工程施工及验收法律规范》GB50211；2.1.2.9《工业炉砌筑工程质量检验评定标准》GB50309；2.1.2.10《工业锅炉安装工程施工及验收法律规范》GB50273；2.1.2.11《耐火材料气孔孔径分析试试验验方法》YB/T118；2.1.2.12《粘土质和高铝质致密耐...
