锅炉附属管道及设备安装方案

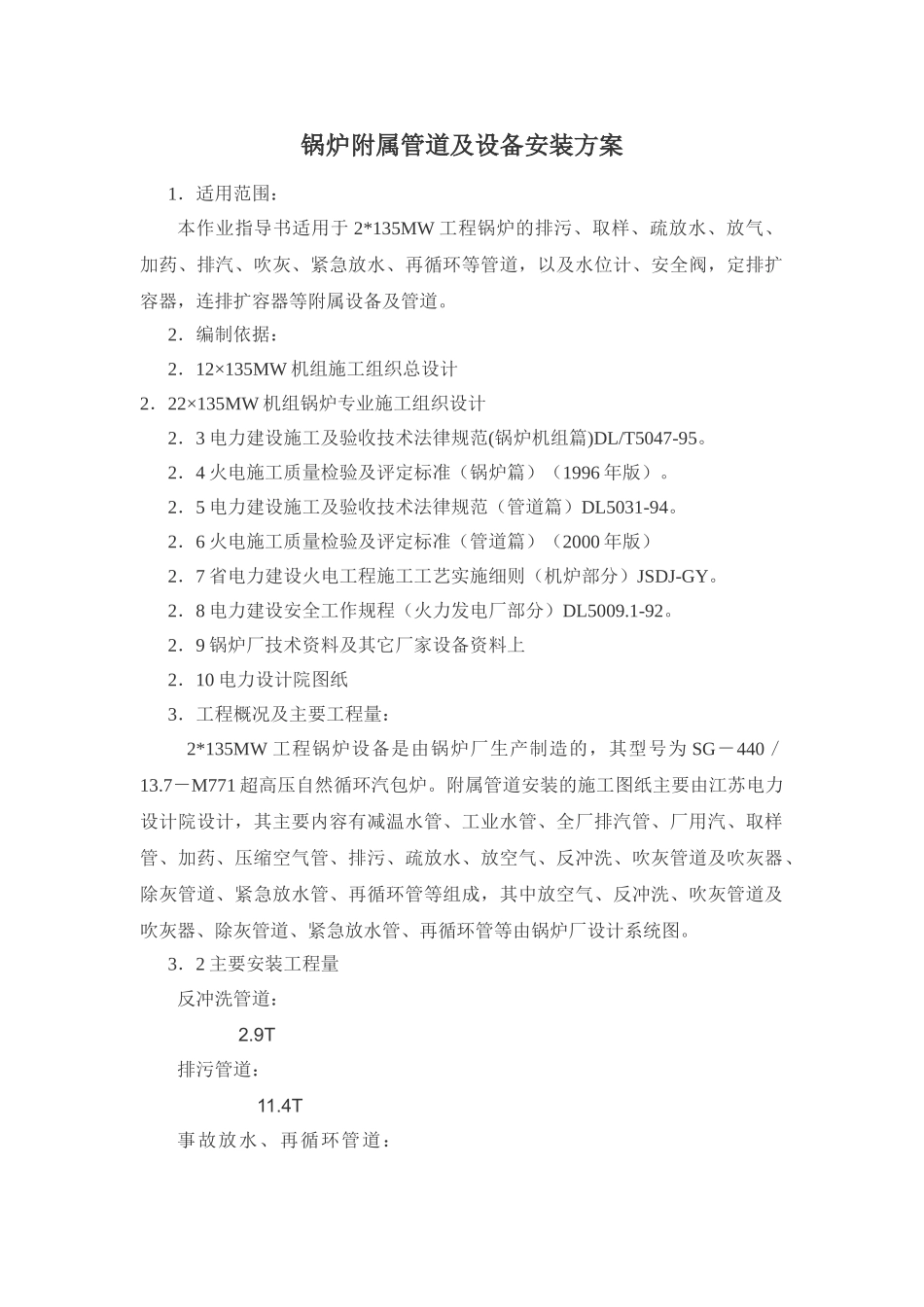

锅炉附属管道及设备安装方案1．适用范围：本作业指导书适用于 2*135MW 工程锅炉的排污、取样、疏放水、放气、加药、排汽、吹灰、紧急放水、再循环等管道，以及水位计、安全阀，定排扩容器，连排扩容器等附属设备及管道。2．编制依据：2．12×135MW 机组施工组织总设计2．22×135MW 机组锅炉专业施工组织设计2．3 电力建设施工及验收技术法律规范(锅炉机组篇)DL/T5047-95。2．4 火电施工质量检验及评定标准（锅炉篇）（1996 年版）。2．5 电力建设施工及验收技术法律规范（管道篇）DL5031-94。2．6 火电施工质量检验及评定标准（管道篇）（2000 年版）2．7 省电力建设火电工程施工工艺实施细则（机炉部分）JSDJ-GY。2．8 电力建设安全工作规程（火力发电厂部分）DL5009.1-92。2．9 锅炉厂技术资料及其它厂家设备资料上2．10 电力设计院图纸3．工程概况及主要工程量：2*135MW 工程锅炉设备是由锅炉厂生产制造的，其型号为 SG－440／13.7－M771 超高压自然循环汽包炉。附属管道安装的施工图纸主要由江苏电力设计院设计，其主要内容有减温水管、工业水管、全厂排汽管、厂用汽、取样管、加药、压缩空气管、排污、疏放水、放空气、反冲洗、吹灰管道及吹灰器、除灰管道、紧急放水管、再循环管等组成，其中放空气、反冲洗、吹灰管道及吹灰器、除灰管道、紧急放水管、再循环管等由锅炉厂设计系统图。3．2 主要安装工程量反冲洗管道： 2.9T排污管道： 11.4T事故放水、再循环管道： 1.8T疏放水管道： 2.5T放空气管道： 0.9T吹灰管道： 6.1T除灰管道： 6T4．作业人员的资格要求：4．1 从事此项工作的人员应经过安全教育考试合格，并经体检合格方可上岗。4．2 施工人员必须经过相关专业管道安装的专业培训，施工负责人应有一定的施工经验。4．3 施工人员在施工前必须仔细熟悉设备图纸及其技术要求，熟悉管路系统，并熟悉和掌握其作业程序，安装方法和工艺质量要求，且参加该项目施工前的安全、技术、质量交底。4．4 施工人员必须严格遵守各项技术管理制度和操作规程，对施工过程中的缺陷和不清之处不得隐瞒和盲目施工，确保工程质量达到施工验收技术法律规范和设计的要求。4．5 施工人员应当仔细做好质量自检及工序交接检查，做好施工原始记录。4．6 施工人员应按交底要求施工，不得擅自变更施工方法，有必要更改时应取得交底人同意，假如不按交底要求施工，劝止无效立即停止其施工，同时报上级处理。5．主要机械，工、器、具：...
