镇江市污水处理厂安装工程施工方案

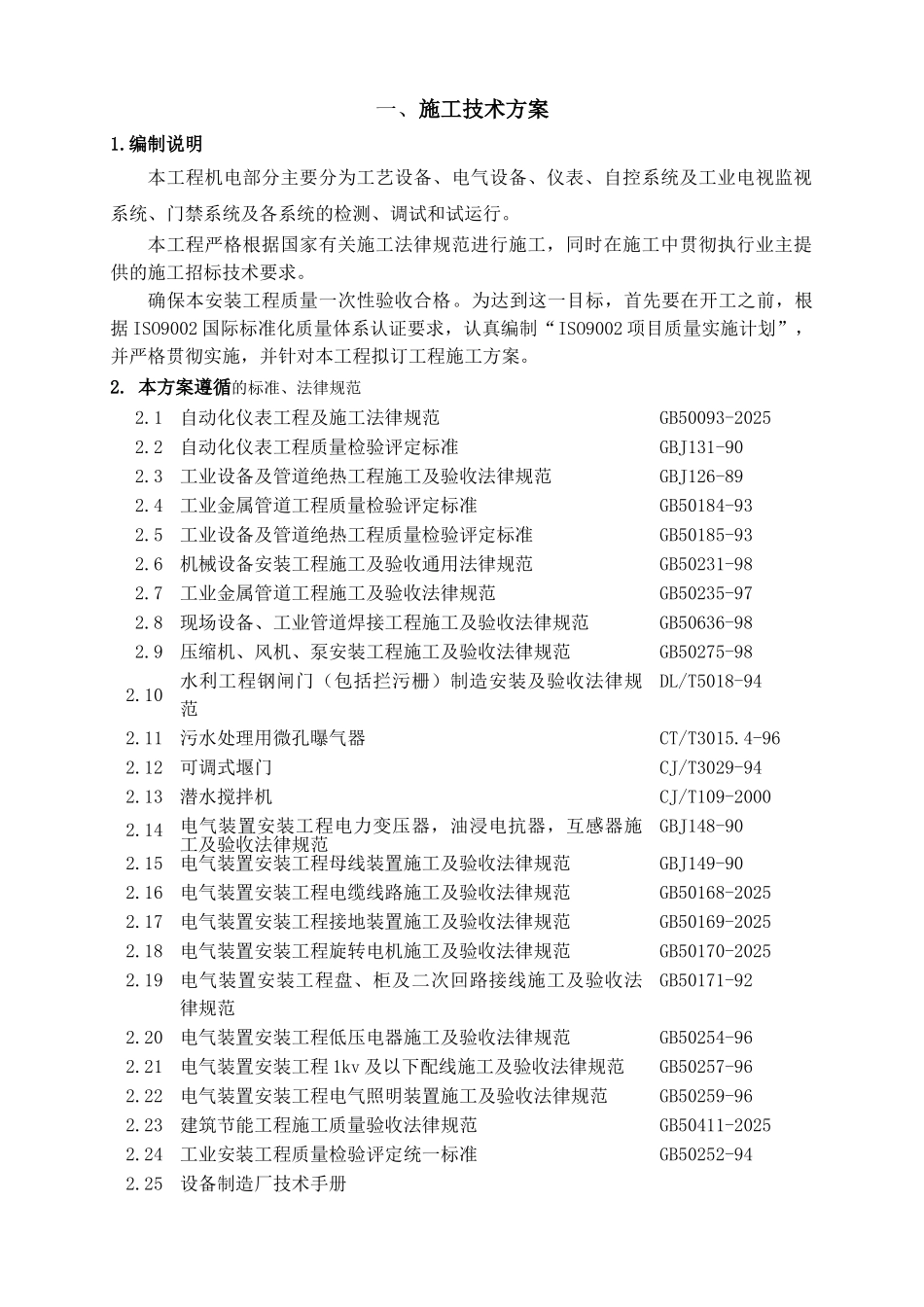

一、施工技术方案1.编制说明本工程机电部分主要分为工艺设备、电气设备、仪表、自控系统及工业电视监视系统、门禁系统及各系统的检测、调试和试运行。本工程严格根据国家有关施工法律规范进行施工，同时在施工中贯彻执行业主提供的施工招标技术要求。确保本安装工程质量一次性验收合格。为达到这一目标，首先要在开工之前，根据 ISO9002 国际标准化质量体系认证要求，认真编制“ISO9002 项目质量实施计划”，并严格贯彻实施，并针对本工程拟订工程施工方案。2. 本方案遵循的标准、法律规范2.1自动化仪表工程及施工法律规范GB50093-20252.2自动化仪表工程质量检验评定标准GBJ131-902.3工业设备及管道绝热工程施工及验收法律规范GBJ126-892.4工业金属管道工程质量检验评定标准GB50184-932.5工业设备及管道绝热工程质量检验评定标准GB50185-932.6机械设备安装工程施工及验收通用法律规范GB50231-982.7工业金属管道工程施工及验收法律规范GB50235-972.8现场设备、工业管道焊接工程施工及验收法律规范GB50636-982.9压缩机、风机、泵安装工程施工及验收法律规范GB50275-982.10水利工程钢闸门（包括拦污栅）制造安装及验收法律规范DL/T5018-942.11污水处理用微孔曝气器CT/T3015.4-962.12可调式堰门CJ/T3029-942.13潜水搅拌机CJ/T109-20002.14电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收法律规范GBJ148-902.15电气装置安装工程母线装置施工及验收法律规范GBJ149-902.16电气装置安装工程电缆线路施工及验收法律规范GB50168-20252.17电气装置安装工程接地装置施工及验收法律规范GB50169-20252.18电气装置安装工程旋转电机施工及验收法律规范GB50170-20252.19电气装置安装工程盘、柜及二次回路接线施工及验收法律规范GB50171-922.20电气装置安装工程低压电器施工及验收法律规范GB50254-962.21电气装置安装工程 1kv 及以下配线施工及验收法律规范GB50257-962.22电气装置安装工程电气照明装置施工及验收法律规范GB50259-962.23建筑节能工程施工质量验收法律规范GB50411-20252.24工业安装工程质量检验评定统一标准GB50252-942.25设备制造厂技术手册3.工艺设备安装3.1 安装范围：包括水区工艺设备、污泥处理设备、UV 消毒系统、管路系统、设备安装及安全运行的其他辅助设施等。3.2 本工程主要工艺设备（见下表）序名称数量型号规格安装位置1单轨悬挂移动式粗格栅1 台粗格栅及进水泵房2潜污泵3 台粗格栅及进水泵房3冲洗系统增压水泵1 台...
