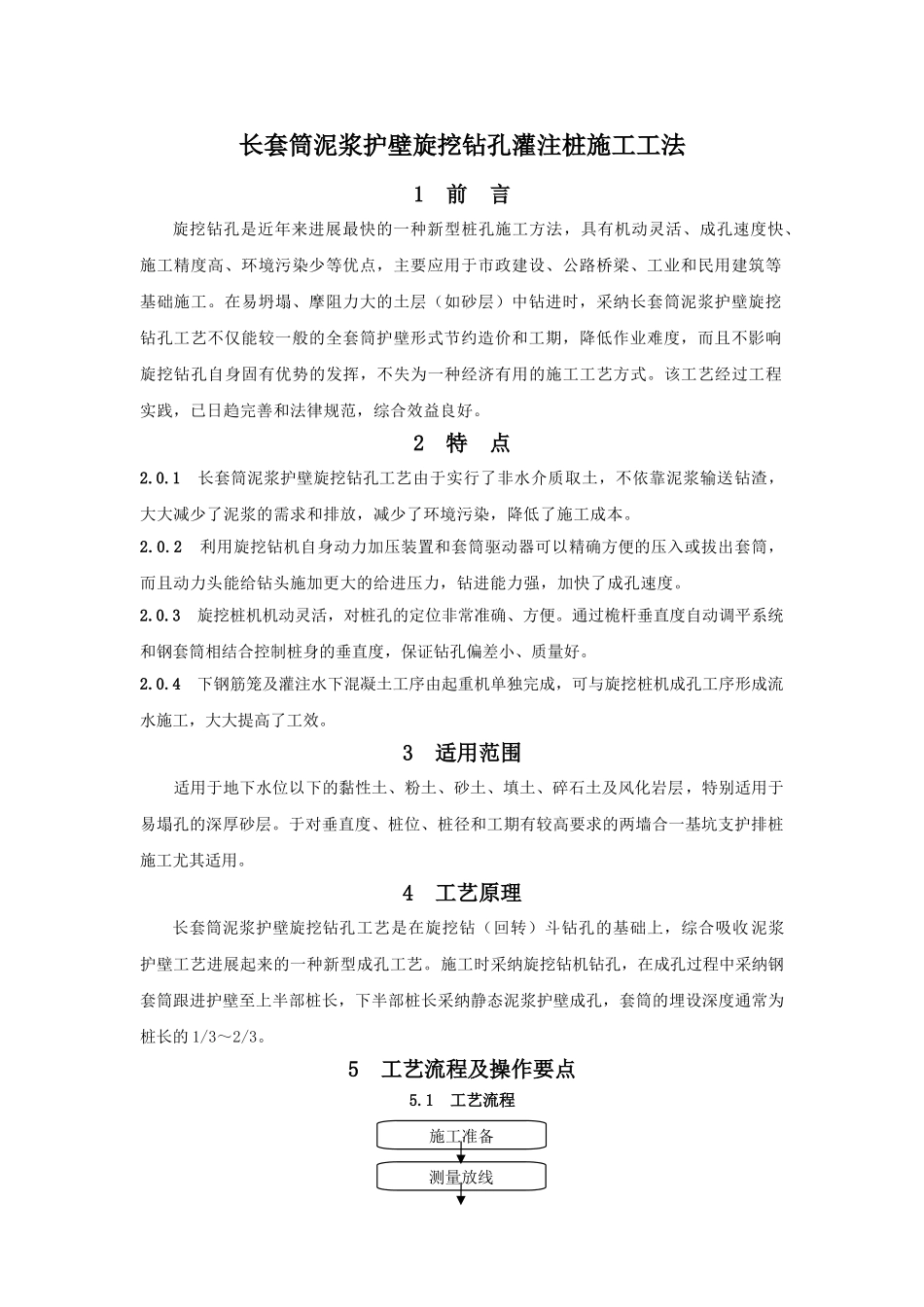

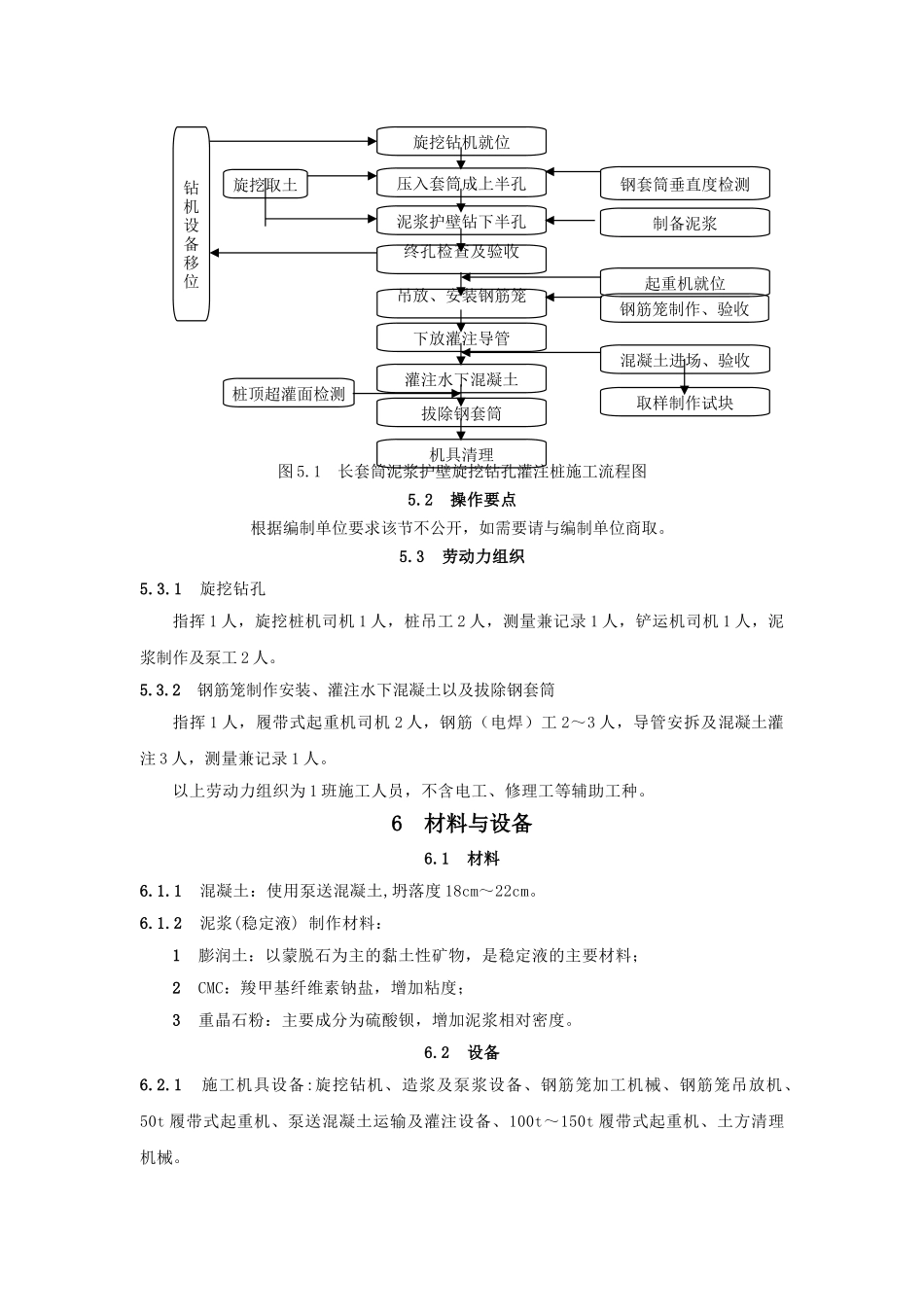

长套筒泥浆护壁旋挖钻孔灌注桩施工工法1 前 言旋挖钻孔是近年来进展最快的一种新型桩孔施工方法，具有机动灵活、成孔速度快、施工精度高、环境污染少等优点，主要应用于市政建设、公路桥梁、工业和民用建筑等基础施工。在易坍塌、摩阻力大的土层（如砂层）中钻进时，采纳长套筒泥浆护壁旋挖钻孔工艺不仅能较一般的全套筒护壁形式节约造价和工期，降低作业难度，而且不影响旋挖钻孔自身固有优势的发挥，不失为一种经济有用的施工工艺方式。该工艺经过工程实践，已日趋完善和法律规范，综合效益良好。2 特 点2.0.1 长套筒泥浆护壁旋挖钻孔工艺由于实行了非水介质取土，不依靠泥浆输送钻渣，大大减少了泥浆的需求和排放，减少了环境污染，降低了施工成本。2.0.2 利用旋挖钻机自身动力加压装置和套筒驱动器可以精确方便的压入或拔出套筒，而且动力头能给钻头施加更大的给进压力，钻进能力强，加快了成孔速度。2.0.3 旋挖桩机机动灵活，对桩孔的定位非常准确、方便。通过桅杆垂直度自动调平系统和钢套筒相结合控制桩身的垂直度，保证钻孔偏差小、质量好。2.0.4 下钢筋笼及灌注水下混凝土工序由起重机单独完成，可与旋挖桩机成孔工序形成流水施工，大大提高了工效。3 适用范围 适用于地下水位以下的黏性土、粉土、砂土、填土、碎石土及风化岩层，特别适用于易塌孔的深厚砂层。于对垂直度、桩位、桩径和工期有较高要求的两墙合一基坑支护排桩施工尤其适用。4 工艺原理长套筒泥浆护壁旋挖钻孔工艺是在旋挖钻（回转）斗钻孔的基础上，综合吸收泥浆护壁工艺进展起来的一种新型成孔工艺。施工时采纳旋挖钻机钻孔，在成孔过程中采纳钢套筒跟进护壁至上半部桩长，下半部桩长采纳静态泥浆护壁成孔，套筒的埋设深度通常为桩长的 1/3～2/3。5 工艺流程及操作要点5.1 工艺流程施工准备测量放线图 5.1 长套筒泥浆护壁旋挖钻孔灌注桩施工流程图5.2 操作要点根据编制单位要求该节不公开，如需要请与编制单位商取。5.3 劳动力组织5.3.1 旋挖钻孔指挥 1 人，旋挖桩机司机 1 人，桩吊工 2 人，测量兼记录 1 人，铲运机司机 1 人，泥浆制作及泵工 2 人。5.3.2 钢筋笼制作安装、灌注水下混凝土以及拔除钢套筒指挥 1 人，履带式起重机司机 2 人，钢筋（电焊）工 2～3 人，导管安拆及混凝土灌注 3 人，测量兼记录 1 人。以上劳动力组织为 1 班施工人员，不含电工、修理工等辅助工种。6 材料与设备6.1 材料6.1.1 混凝土：使用泵...
