防腐和隐蔽工程管理程序

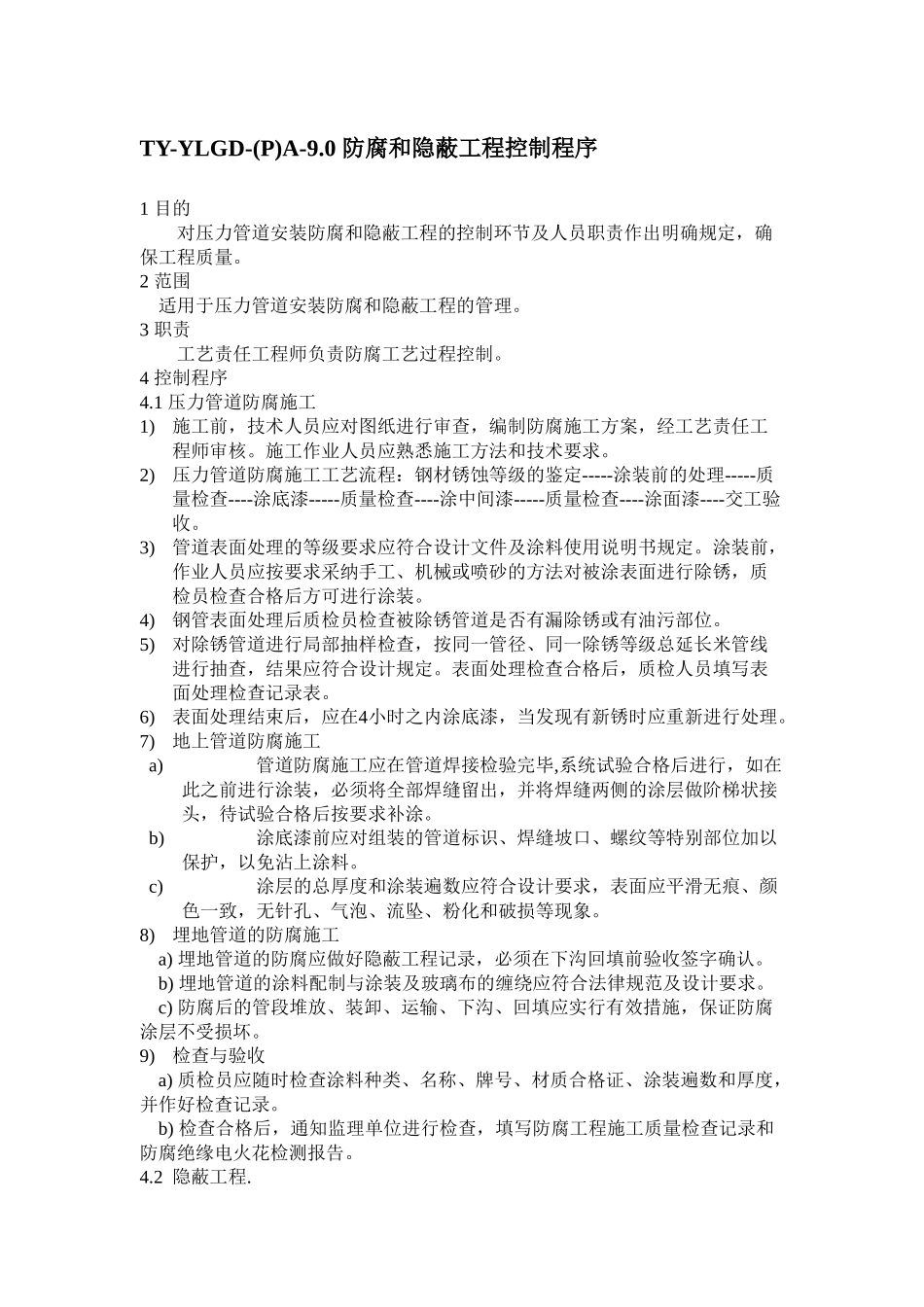

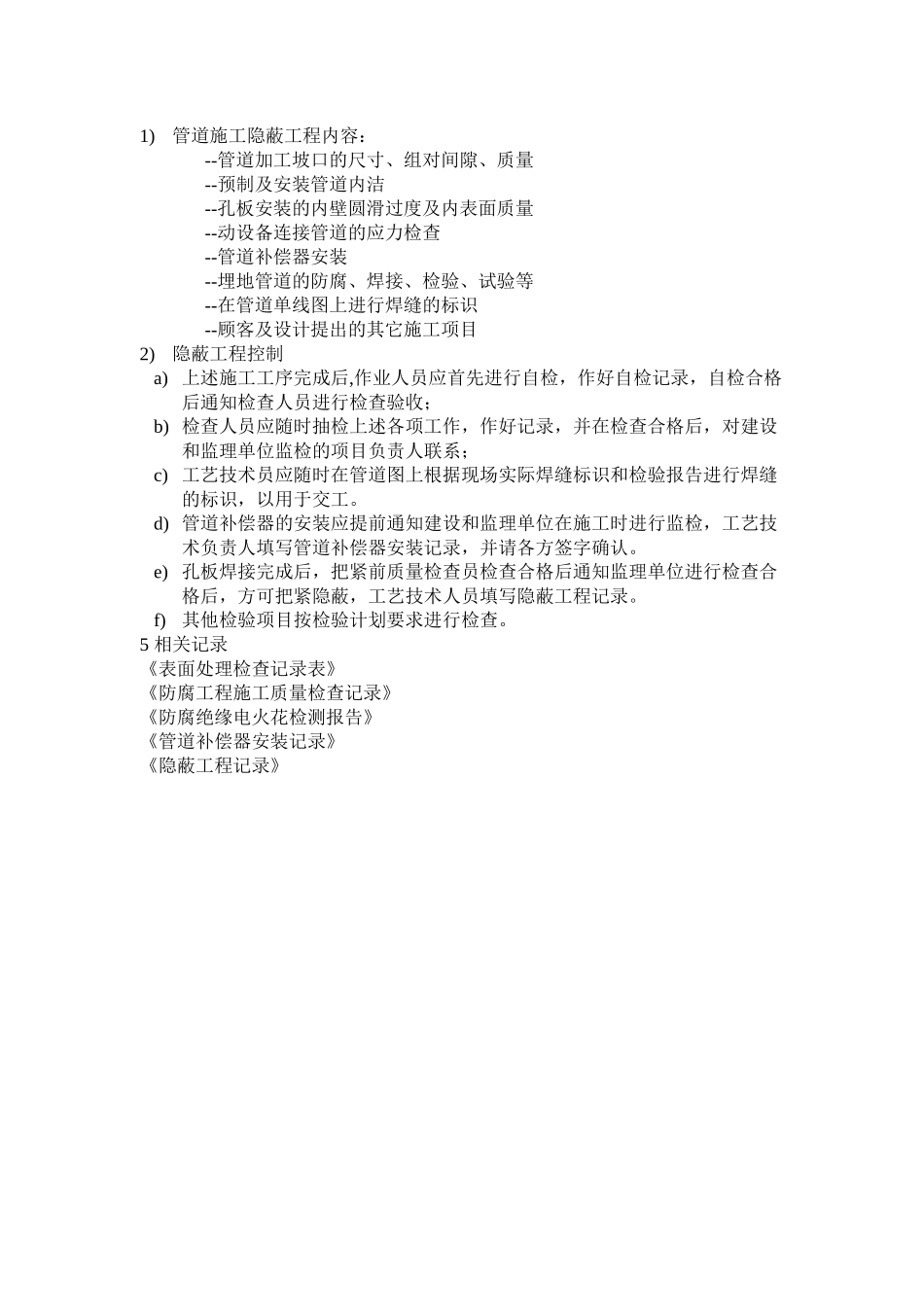

TY-YLGD-(P)A-9.0 防腐和隐蔽工程控制程序1 目的对压力管道安装防腐和隐蔽工程的控制环节及人员职责作出明确规定，确保工程质量。2 范围 适用于压力管道安装防腐和隐蔽工程的管理。3 职责工艺责任工程师负责防腐工艺过程控制。4 控制程序4.1 压力管道防腐施工1)施工前，技术人员应对图纸进行审查，编制防腐施工方案，经工艺责任工程师审核。施工作业人员应熟悉施工方法和技术要求。2)压力管道防腐施工工艺流程：钢材锈蚀等级的鉴定-----涂装前的处理-----质量检查----涂底漆-----质量检查----涂中间漆-----质量检查----涂面漆----交工验收。3)管道表面处理的等级要求应符合设计文件及涂料使用说明书规定。涂装前，作业人员应按要求采纳手工、机械或喷砂的方法对被涂表面进行除锈，质检员检查合格后方可进行涂装。4)钢管表面处理后质检员检查被除锈管道是否有漏除锈或有油污部位。5)对除锈管道进行局部抽样检查，按同一管径、同一除锈等级总延长米管线进行抽查，结果应符合设计规定。表面处理检查合格后，质检人员填写表面处理检查记录表。6)表面处理结束后，应在4小时之内涂底漆，当发现有新锈时应重新进行处理。7)地上管道防腐施工a)管道防腐施工应在管道焊接检验完毕,系统试验合格后进行，如在此之前进行涂装，必须将全部焊缝留出，并将焊缝两侧的涂层做阶梯状接头，待试验合格后按要求补涂。b)涂底漆前应对组装的管道标识、焊缝坡口、螺纹等特别部位加以保护，以免沾上涂料。c)涂层的总厚度和涂装遍数应符合设计要求，表面应平滑无痕、颜色一致，无针孔、气泡、流坠、粉化和破损等现象。8)埋地管道的防腐施工a) 埋地管道的防腐应做好隐蔽工程记录，必须在下沟回填前验收签字确认。b) 埋地管道的涂料配制与涂装及玻璃布的缠绕应符合法律规范及设计要求。c) 防腐后的管段堆放、装卸、运输、下沟、回填应实行有效措施，保证防腐涂层不受损坏。9)检查与验收a) 质检员应随时检查涂料种类、名称、牌号、材质合格证、涂装遍数和厚度，并作好检查记录。b) 检查合格后，通知监理单位进行检查，填写防腐工程施工质量检查记录和防腐绝缘电火花检测报告。4.2 隐蔽工程.1)管道施工隐蔽工程内容：--管道加工坡口的尺寸、组对间隙、质量--预制及安装管道内洁--孔板安装的内壁圆滑过度及内表面质量--动设备连接管道的应力检查--管道补偿器安装--埋地管道的防腐、焊接、检验、试验等--在管道单线图上进行焊缝的标识--顾客及设计提出的其它施工项目2)...
