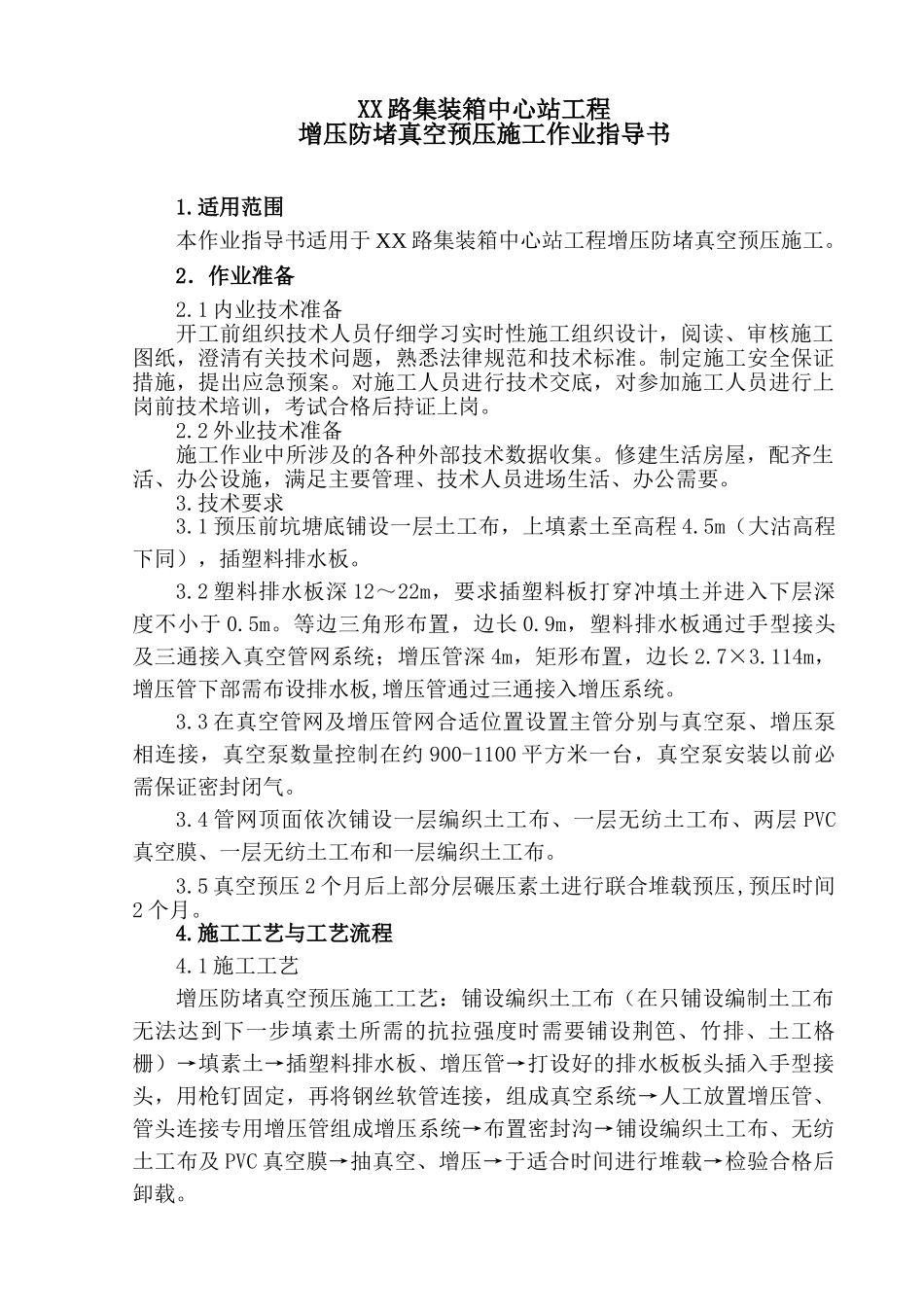

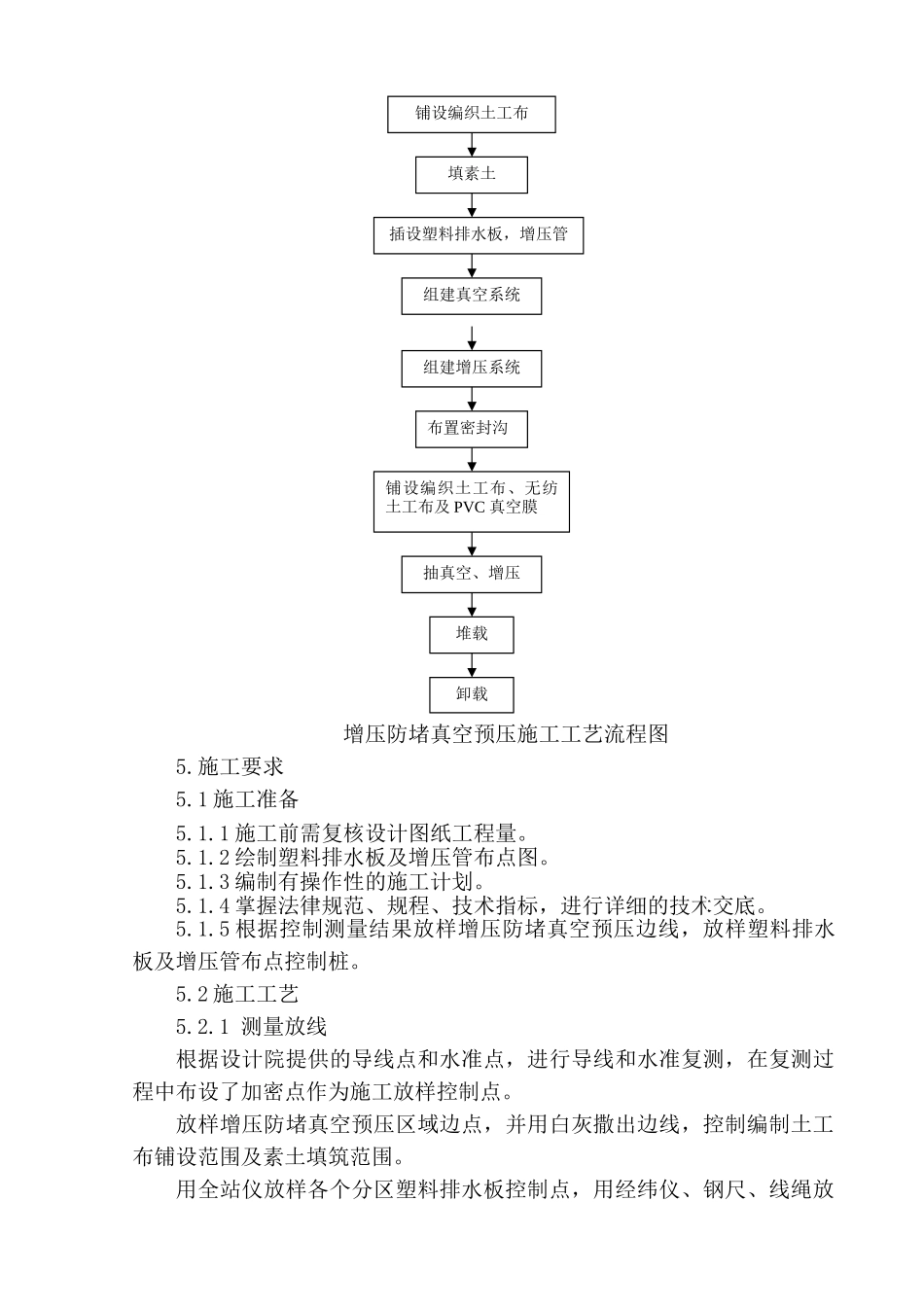

XX 路集装箱中心站工程增压防堵真空预压施工作业指导书1.适用范围本作业指导书适用于 XX 路集装箱中心站工程增压防堵真空预压施工。2．作业准备2.1 内业技术准备开工前组织技术人员仔细学习实时性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。2.2 外业技术准备施工作业中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求3.1 预压前坑塘底铺设一层土工布，上填素土至高程 4.5m（大沽高程下同），插塑料排水板。3.2 塑料排水板深 12～22m，要求插塑料板打穿冲填土并进入下层深度不小于 0.5m。等边三角形布置，边长 0.9m，塑料排水板通过手型接头及三通接入真空管网系统；增压管深 4m，矩形布置，边长 2.7×3.114m，增压管下部需布设排水板,增压管通过三通接入增压系统。3.3 在真空管网及增压管网合适位置设置主管分别与真空泵、增压泵相连接，真空泵数量控制在约 900-1100 平方米一台，真空泵安装以前必需保证密封闭气。3.4 管网顶面依次铺设一层编织土工布、一层无纺土工布、两层 PVC真空膜、一层无纺土工布和一层编织土工布。3.5 真空预压 2 个月后上部分层碾压素土进行联合堆载预压,预压时间2 个月。4.施工工艺与工艺流程4.1 施工工艺增压防堵真空预压施工工艺：铺设编织土工布（在只铺设编制土工布无法达到下一步填素土所需的抗拉强度时需要铺设荆笆、竹排、土工格栅）→填素土→插塑料排水板、增压管→打设好的排水板板头插入手型接头，用枪钉固定，再将钢丝软管连接，组成真空系统→人工放置增压管、管头连接专用增压管组成增压系统→布置密封沟→铺设编织土工布、无纺土工布及 PVC 真空膜→抽真空、增压→于适合时间进行堆载→检验合格后卸载。4.2 工艺流程：增压防堵真空预压施工工艺流程图5.施工要求5.1 施工准备5.1.1 施工前需复核设计图纸工程量。5.1.2 绘制塑料排水板及增压管布点图。5.1.3 编制有操作性的施工计划。5.1.4 掌握法律规范、规程、技术指标，进行详细的技术交底。5.1.5 根据控制测量结果放样增压防堵真空预压边线，放样塑料排水板及增压管布点控制桩。5.2 施工工艺5.2.1 测量放线根据设计院提供的导线点和水准点，进行导线和水准复测，在复测过程中布设...
