青少年宫活动中心生活楼电气施工方案

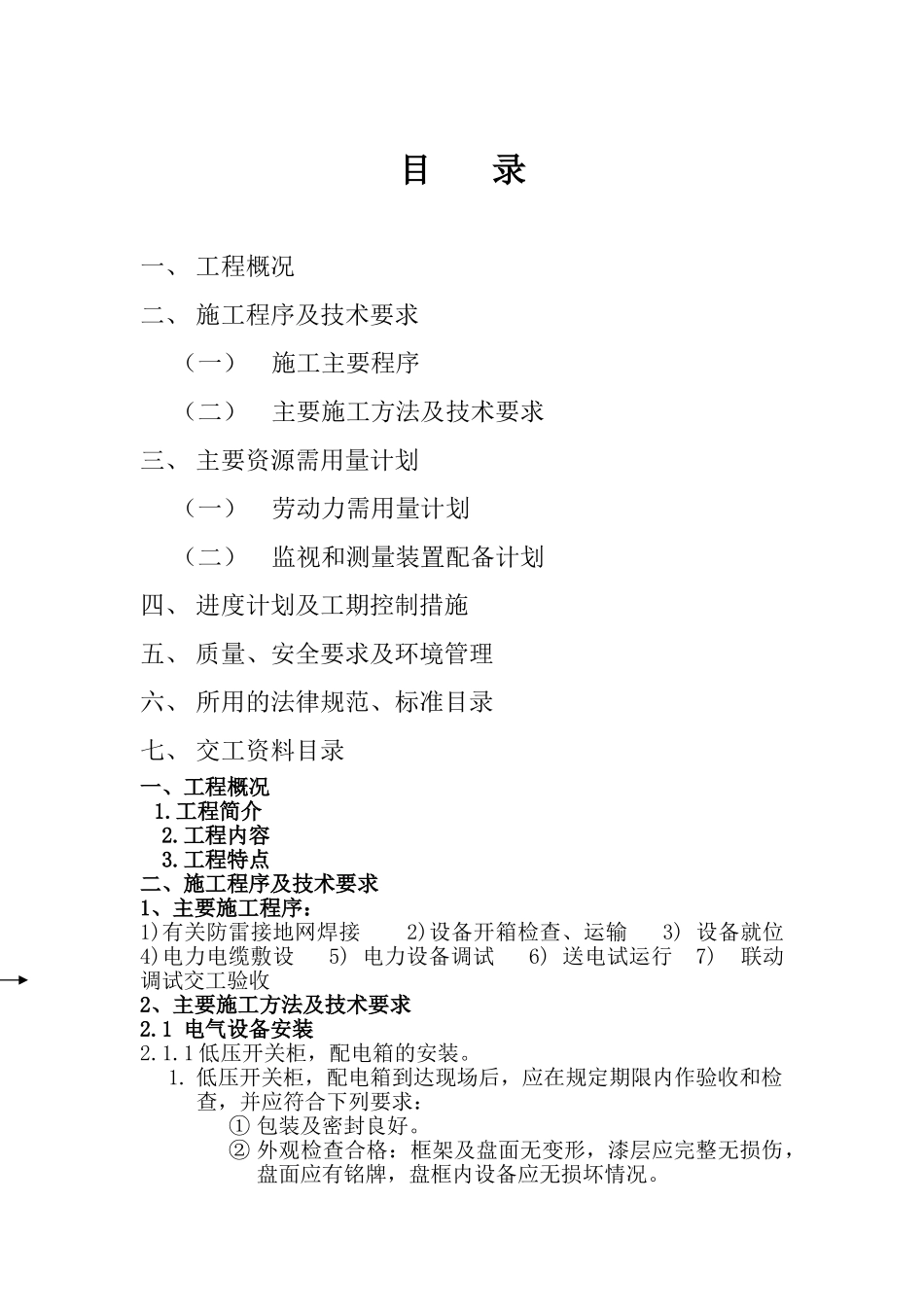

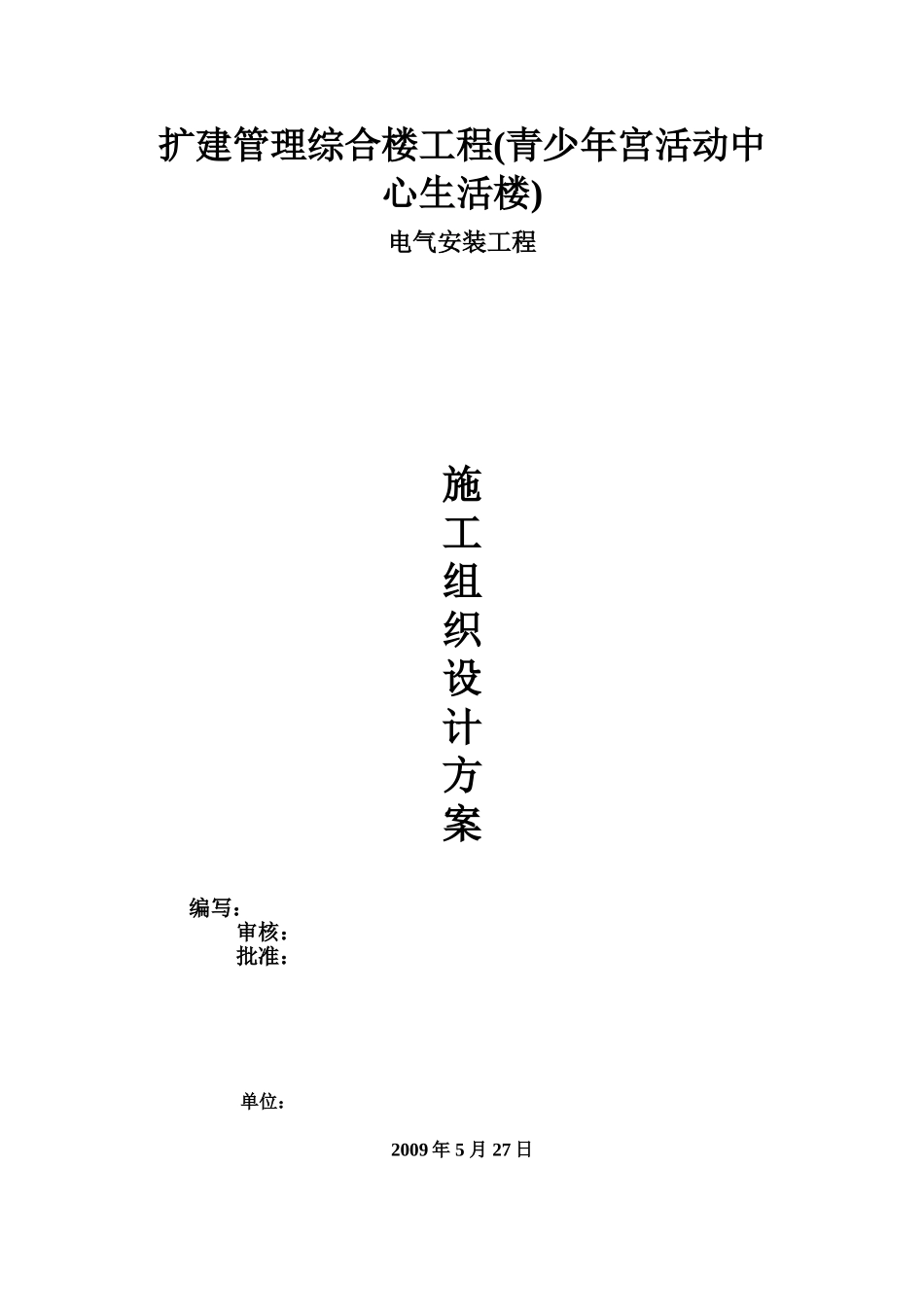

扩建管理综合楼工程(青少年宫活动中心生活楼)电气安装工程 施工组织设计方案 编写：审核：批准：单位： 2009 年 5 月 27 日目 录一、 工程概况二、 施工程序及技术要求（一）施工主要程序（二）主要施工方法及技术要求三、 主要资源需用量计划（一）劳动力需用量计划（二）监视和测量装置配备计划四、 进度计划及工期控制措施五、 质量、安全要求及环境管理六、 所用的法律规范、标准目录七、 交工资料目录一、工程概况1.工程简介 2.工程内容3.工程特点二、施工程序及技术要求1、主要施工程序：1)有关防雷接地网焊接 2)设备开箱检查、运输 3) 设备就位 4)电力电缆敷设 5) 电力设备调试 6) 送电试运行 7) 联动调试交工验收2、主要施工方法及技术要求2.1 电气设备安装2.1.1 低压开关柜，配电箱的安装。1. 低压开关柜，配电箱到达现场后，应在规定期限内作验收和检查，并应符合下列要求：① 包装及密封良好。② 外观检查合格：框架及盘面无变形，漆层应完整无损伤，盘面应有铭牌，盘框内设备应无损坏情况。③ 开箱检查型号及规格符合设计要求，附件备件齐全。④ 产品的技术文件要齐全。2. 安装运输过程中，避开有冲击或严重震动现象。需吊装时，吊装带系在框的吊耳上，以防止损坏及内部结构变形。3. 低压开关柜安装前应对土建施工提供的安装条件包括沟槽尺寸及预埋件的位置等进行检查和验收，假如条件未能符合设备安装条件时，协助土建单位作必要的修整。4. 检查所有设备安装用的紧固件，除地脚螺栓外，应用镀锌制品，开关框和配电箱母线的涂漆颜色应符合法律规范规定。5. 基础型钢安装：基础型钢安装前应调平调直，安装好后，其顶部宜高出抹平地面 10mm，基础型钢安装允许偏差应符合下列要求：① 不直度偏差每米不大于 1mm，全长不大于 5mm。② 水平度偏差每米不大于 1mm，全长不大于 5mm，基础型钢应可靠接地，柜箱本体及内部设备与各构件连接应牢固，柜箱本体与基础型钢应用螺栓连接，基础型钢应除锈油漆。6. 开关框与配电箱安装时，按施工图的顺序先把柜，箱放到安装位置，安放好后，对成排安装的柜、箱，以中心单柜的垂直度，水平度为准，再分别向两侧拼装逐柜调整，少许误差可在框底部加钢垫片找平找正。使安装允许偏差符合下表规定：7. 低压抽屉式开关柜的安装应符合下列要求：① 抽屉推拉应灵活轻便，无卡阻及碰撞现象，相同型号的抽屉应能互换。② 抽屉的机械联锁或电气联锁装置应动作准确...
