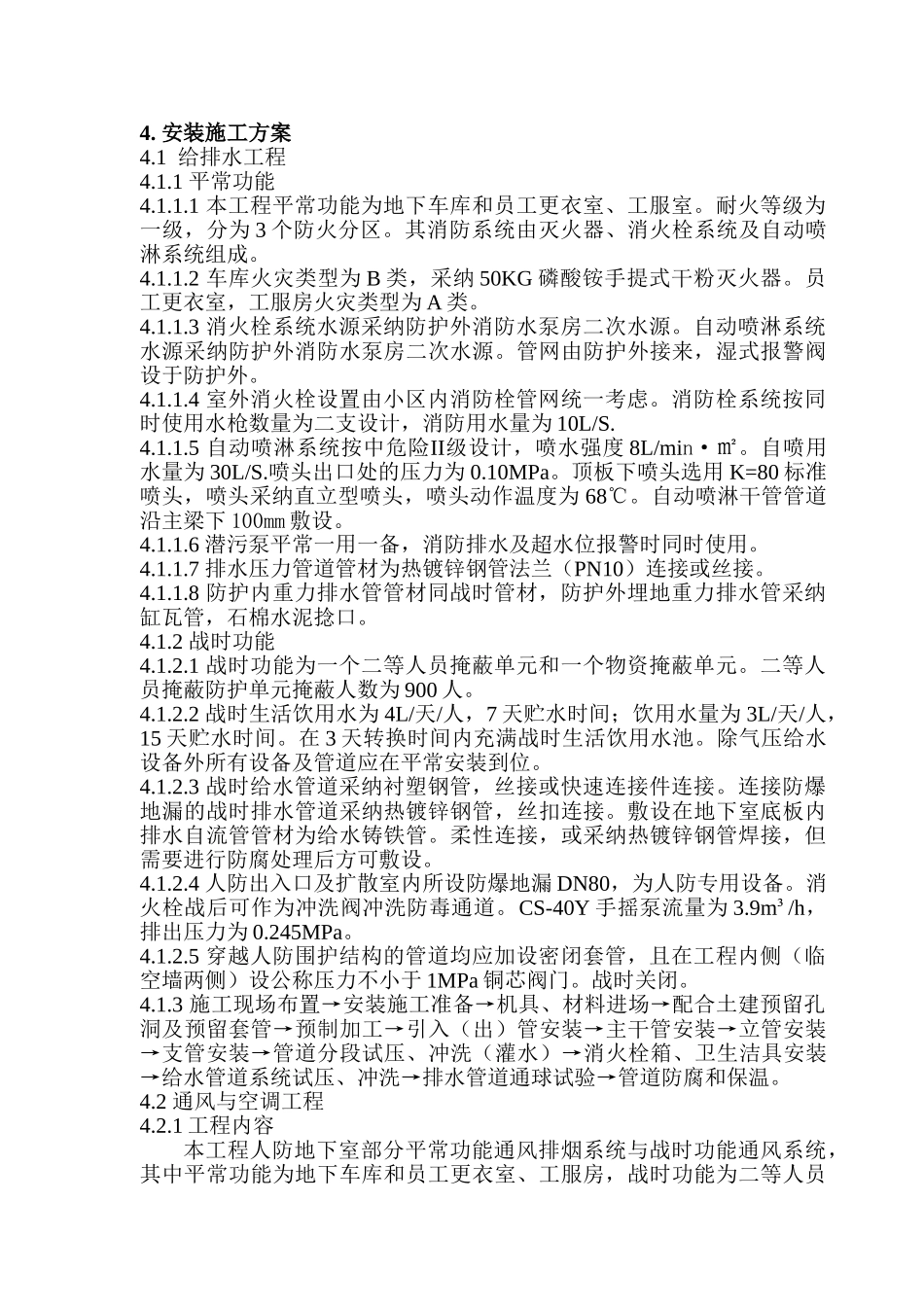

4. 安装施工方案4.1 给排水工程4.1.1 平常功能4.1.1.1 本工程平常功能为地下车库和员工更衣室、工服室。耐火等级为一级，分为 3 个防火分区。其消防系统由灭火器、消火栓系统及自动喷淋系统组成。4.1.1.2 车库火灾类型为 B 类，采纳 50KG 磷酸铵手提式干粉灭火器。员工更衣室，工服房火灾类型为 A 类。4.1.1.3 消火栓系统水源采纳防护外消防水泵房二次水源。自动喷淋系统水源采纳防护外消防水泵房二次水源。管网由防护外接来，湿式报警阀设于防护外。4.1.1.4 室外消火栓设置由小区内消防栓管网统一考虑。消防栓系统按同时使用水枪数量为二支设计，消防用水量为 10L/S.4.1.1.5 自动喷淋系统按中危险II级设计，喷水强度 8L/min·㎡。自喷用水量为 30L/S.喷头出口处的压力为 0.10MPa。顶板下喷头选用 K=80 标准喷头，喷头采纳直立型喷头，喷头动作温度为 68℃。自动喷淋干管管道沿主梁下 100mm 敷设。4.1.1.6 潜污泵平常一用一备，消防排水及超水位报警时同时使用。4.1.1.7 排水压力管道管材为热镀锌钢管法兰（PN10）连接或丝接。4.1.1.8 防护内重力排水管管材同战时管材，防护外埋地重力排水管采纳缸瓦管，石棉水泥捻口。4.1.2 战时功能4.1.2.1 战时功能为一个二等人员掩蔽单元和一个物资掩蔽单元。二等人员掩蔽防护单元掩蔽人数为 900 人。4.1.2.2 战时生活饮用水为 4L/天/人，7 天贮水时间；饮用水量为 3L/天/人，15 天贮水时间。在 3 天转换时间内充满战时生活饮用水池。除气压给水设备外所有设备及管道应在平常安装到位。4.1.2.3 战时给水管道采纳衬塑钢管，丝接或快速连接件连接。连接防爆地漏的战时排水管道采纳热镀锌钢管，丝扣连接。敷设在地下室底板内排水自流管管材为给水铸铁管。柔性连接，或采纳热镀锌钢管焊接，但需要进行防腐处理后方可敷设。4.1.2.4 人防出入口及扩散室内所设防爆地漏 DN80，为人防专用设备。消火栓战后可作为冲洗阀冲洗防毒通道。CS-40Y 手摇泵流量为 3.9m³/h，排出压力为 0.245MPa。4.1.2.5 穿越人防围护结构的管道均应加设密闭套管，且在工程内侧（临空墙两侧）设公称压力不小于 1MPa 铜芯阀门。战时关闭。4.1.3 施工现场布置→安装施工准备→机具、材料进场→配合土建预留孔洞及预留套管→预制加工→引入（出）管安装→主干管安装→立管安装→支管安装→管道分段试压、冲洗（灌水）→消火栓箱、卫生洁具安装→给水管道系统试压、冲洗→排水管道通球试验→管道...
