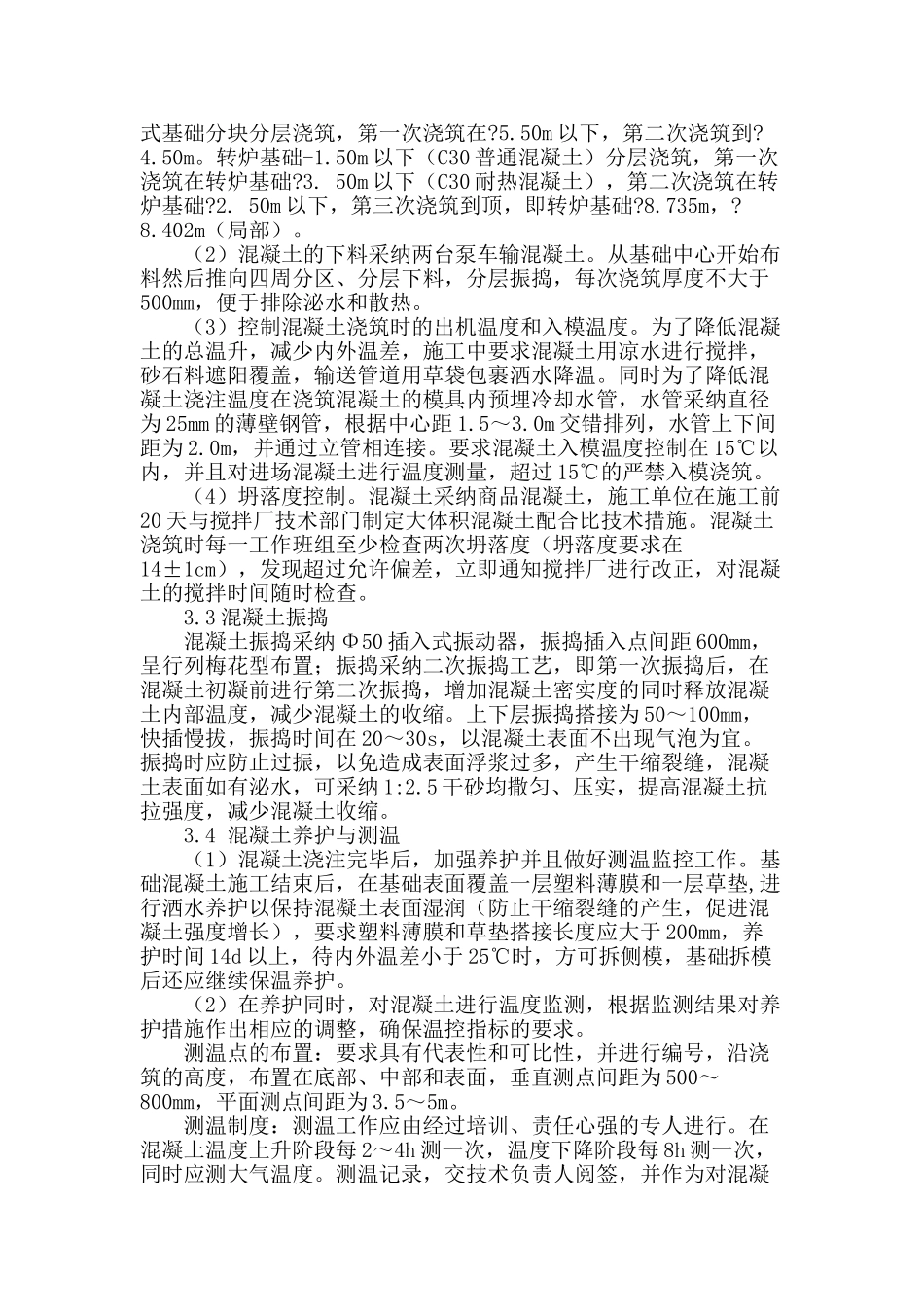

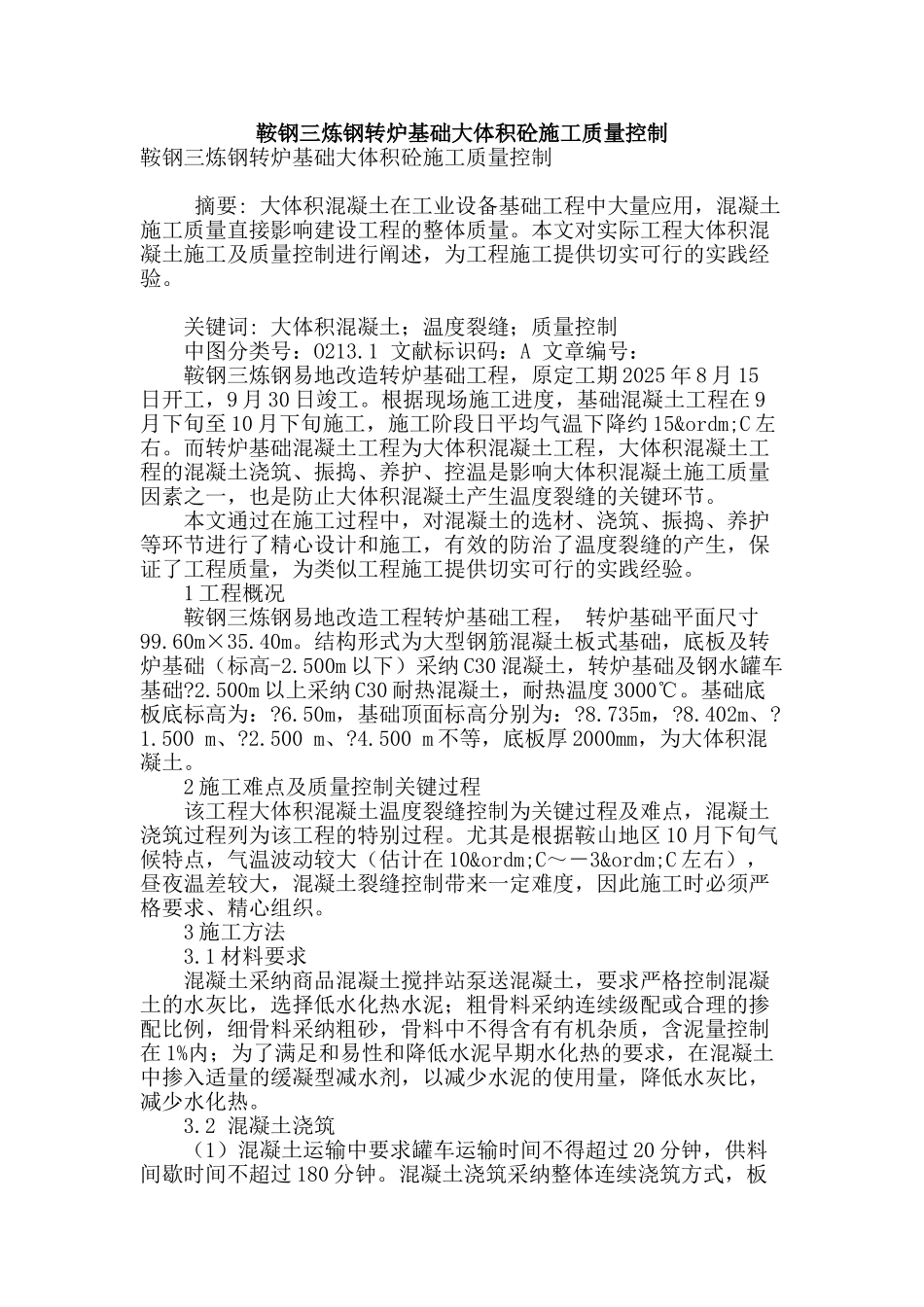

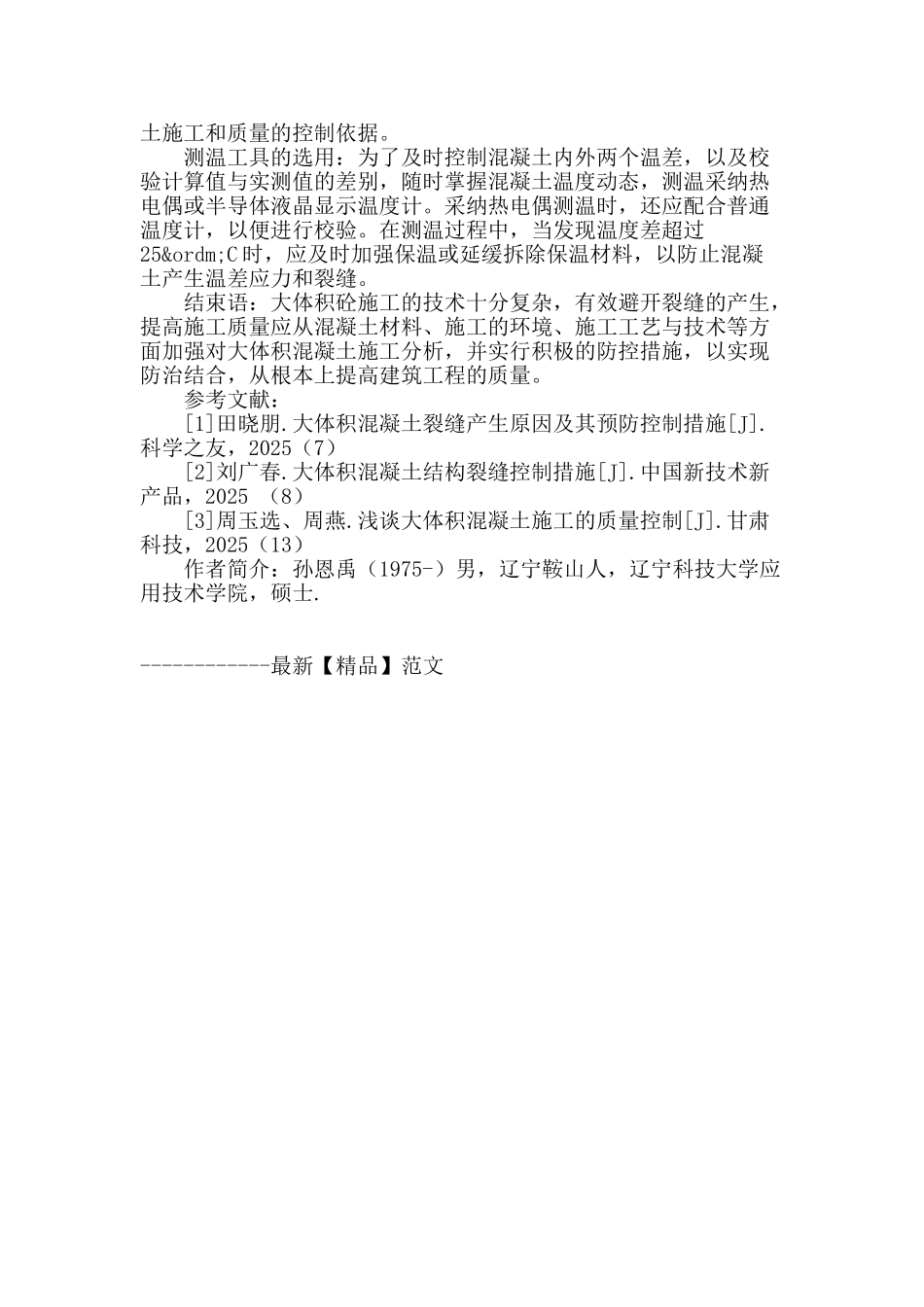

鞍钢三炼钢转炉基础大体积砼施工质量控制鞍钢三炼钢转炉基础大体积砼施工质量控制 摘要: 大体积混凝土在工业设备基础工程中大量应用，混凝土施工质量直接影响建设工程的整体质量。本文对实际工程大体积混凝土施工及质量控制进行阐述，为工程施工提供切实可行的实践经验。 关键词: 大体积混凝土；温度裂缝；质量控制 中图分类号：O213.1 文献标识码：A 文章编号： 鞍钢三炼钢易地改造转炉基础工程，原定工期 2025 年 8 月 15日开工，9 月 30 日竣工。根据现场施工进度，基础混凝土工程在 9月下旬至 10 月下旬施工，施工阶段日平均气温下降约 15ºC 左右。而转炉基础混凝土工程为大体积混凝土工程，大体积混凝土工程的混凝土浇筑、振捣、养护、控温是影响大体积混凝土施工质量因素之一，也是防止大体积混凝土产生温度裂缝的关键环节。 本文通过在施工过程中，对混凝土的选材、浇筑、振捣、养护等环节进行了精心设计和施工，有效的防治了温度裂缝的产生，保证了工程质量，为类似工程施工提供切实可行的实践经验。 1 工程概况 鞍钢三炼钢易地改造工程转炉基础工程， 转炉基础平面尺寸99.60m×35.40m。结构形式为大型钢筋混凝土板式基础，底板及转炉基础（标高-2.500m 以下）采纳 C30 混凝土，转炉基础及钢水罐车基础?2.500m 以上采纳 C30 耐热混凝土，耐热温度 3000℃。基础底板底标高为：?6.50m，基础顶面标高分别为：?8.735m，?8.402m、?1.500 m、?2.500 m、?4.500 m 不等，底板厚 2000mm，为大体积混凝土。 2 施工难点及质量控制关键过程 该工程大体积混凝土温度裂缝控制为关键过程及难点，混凝土浇筑过程列为该工程的特别过程。尤其是根据鞍山地区 10 月下旬气候特点，气温波动较大（估计在 10ºC～－3ºC 左右），昼夜温差较大，混凝土裂缝控制带来一定难度，因此施工时必须严格要求、精心组织。 3 施工方法 3.1 材料要求 混凝土采纳商品混凝土搅拌站泵送混凝土，要求严格控制混凝土的水灰比，选择低水化热水泥；粗骨料采纳连续级配或合理的掺配比例，细骨料采纳粗砂，骨料中不得含有有机杂质，含泥量控制在 1%内；为了满足和易性和降低水泥早期水化热的要求，在混凝土中掺入适量的缓凝型减水剂，以减少水泥的使用量，降低水灰比，减少水化热。 3.2 混凝土浇筑 （1）混凝土运输中要求罐车运输时间不得超过 20 分钟，供料间歇时间不超过 180 分钟。混凝土浇筑采纳整体连续...
