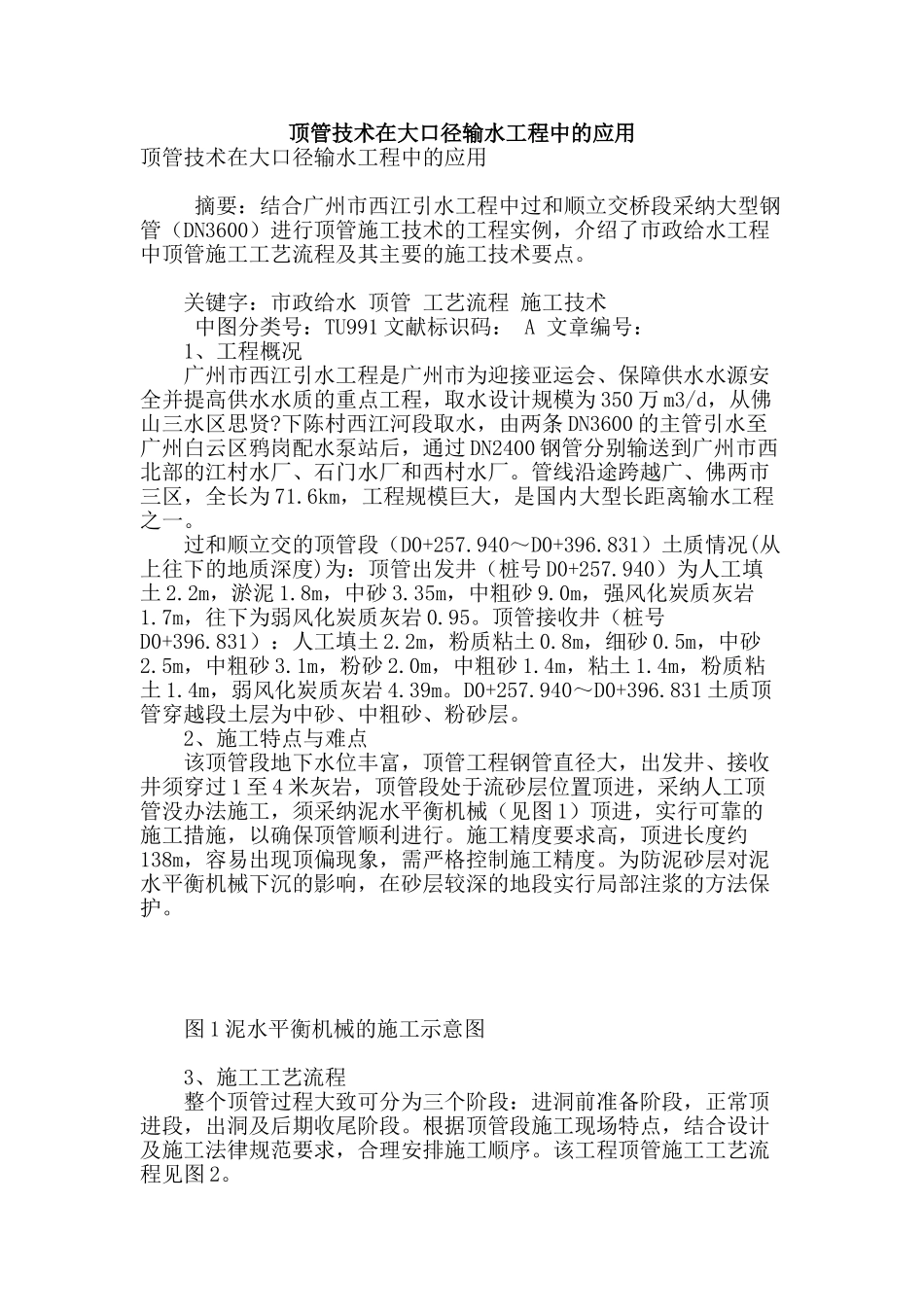

顶管技术在大口径输水工程中的应用顶管技术在大口径输水工程中的应用 摘要：结合广州市西江引水工程中过和顺立交桥段采纳大型钢管（DN3600）进行顶管施工技术的工程实例，介绍了市政给水工程中顶管施工工艺流程及其主要的施工技术要点。 关键字：市政给水 顶管 工艺流程 施工技术 中图分类号：TU991 文献标识码： A 文章编号： 1、工程概况 广州市西江引水工程是广州市为迎接亚运会、保障供水水源安全并提高供水水质的重点工程，取水设计规模为 350 万 m3/d，从佛山三水区思贤?下陈村西江河段取水，由两条 DN3600 的主管引水至广州白云区鸦岗配水泵站后，通过 DN2400 钢管分别输送到广州市西北部的江村水厂、石门水厂和西村水厂。管线沿途跨越广、佛两市三区，全长为 71.6km，工程规模巨大，是国内大型长距离输水工程之一。 过和顺立交的顶管段（D0+257.940～D0+396.831）土质情况(从上往下的地质深度)为：顶管出发井（桩号 D0+257.940）为人工填土 2.2m，淤泥 1.8m，中砂 3.35m，中粗砂 9.0m，强风化炭质灰岩1.7m，往下为弱风化炭质灰岩 0.95。顶管接收井（桩号D0+396.831）：人工填土 2.2m，粉质粘土 0.8m，细砂 0.5m，中砂2.5m，中粗砂 3.1m，粉砂 2.0m，中粗砂 1.4m，粘土 1.4m，粉质粘土 1.4m，弱风化炭质灰岩 4.39m。D0+257.940～D0+396.831 土质顶管穿越段土层为中砂、中粗砂、粉砂层。 2、施工特点与难点 该顶管段地下水位丰富，顶管工程钢管直径大，出发井、接收井须穿过 1 至 4 米灰岩，顶管段处于流砂层位置顶进，采纳人工顶管没办法施工，须采纳泥水平衡机械（见图 1）顶进，实行可靠的施工措施，以确保顶管顺利进行。施工精度要求高，顶进长度约138m，容易出现顶偏现象，需严格控制施工精度。为防泥砂层对泥水平衡机械下沉的影响，在砂层较深的地段实行局部注浆的方法保护。 图 1 泥水平衡机械的施工示意图 3、施工工艺流程 整个顶管过程大致可分为三个阶段：进洞前准备阶段，正常顶进段，出洞及后期收尾阶段。根据顶管段施工现场特点，结合设计及施工法律规范要求，合理安排施工顺序。该工程顶管施工工艺流程见图 2。 图 2 顶管施工工艺流程 4、主要施工技术要点 4.1 顶管进出洞 进出洞是顶管施工中的一道重要工序，因为穿墙后掘进机方向的准确与否将会给以后管道的方向控制和井内管节的拼装工作带来影响。穿墙时，首先要防止井外的泥水大量涌入井内，严防塌方和流沙，本工...
