预应力索桁架点支式玻璃幕墙施工工法VIP专享

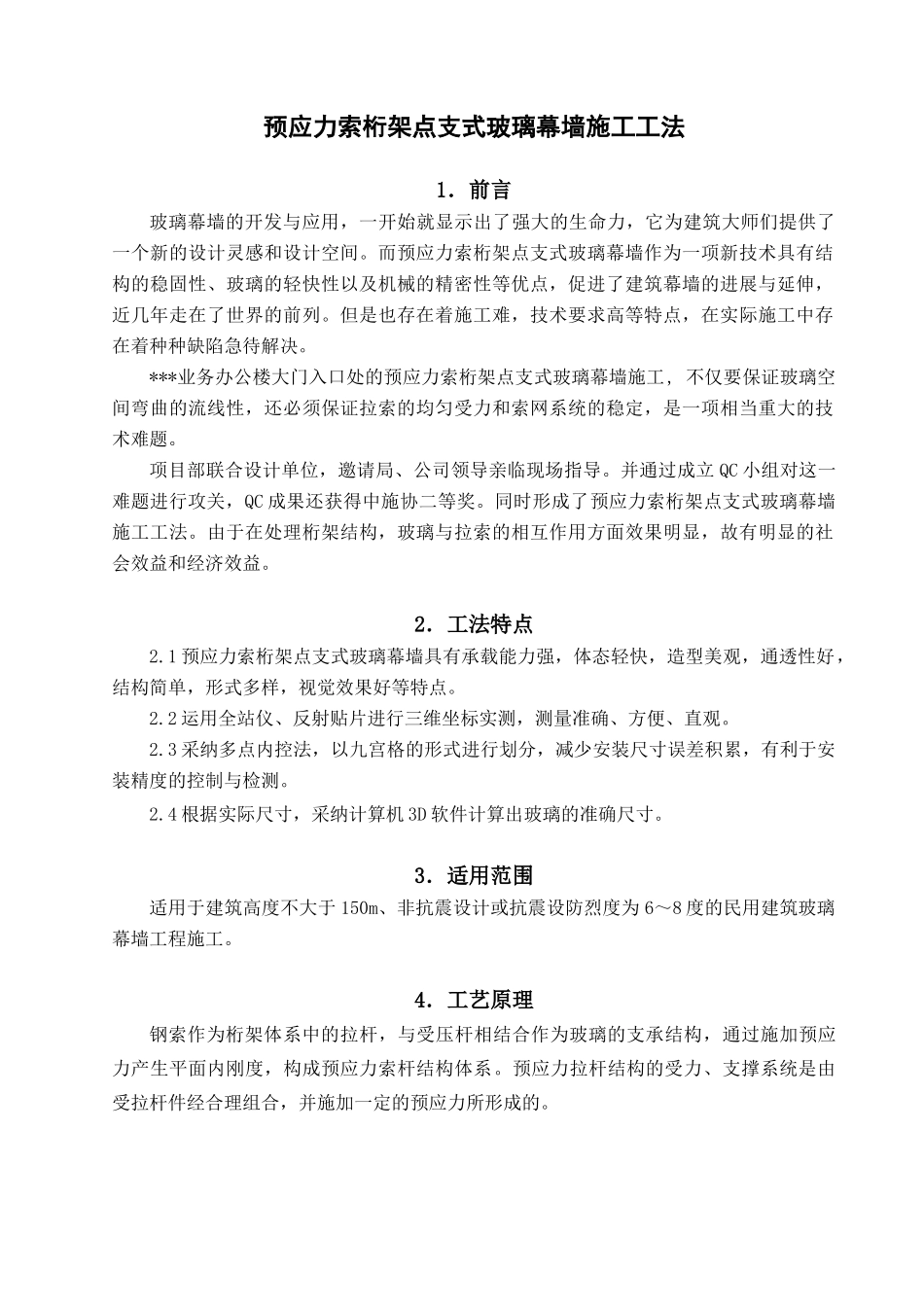

预应力索桁架点支式玻璃幕墙施工工法1．前言玻璃幕墙的开发与应用，一开始就显示出了强大的生命力，它为建筑大师们提供了一个新的设计灵感和设计空间。而预应力索桁架点支式玻璃幕墙作为一项新技术具有结构的稳固性、玻璃的轻快性以及机械的精密性等优点，促进了建筑幕墙的进展与延伸，近几年走在了世界的前列。但是也存在着施工难，技术要求高等特点，在实际施工中存在着种种缺陷急待解决。***业务办公楼大门入口处的预应力索桁架点支式玻璃幕墙施工, 不仅要保证玻璃空间弯曲的流线性，还必须保证拉索的均匀受力和索网系统的稳定，是一项相当重大的技术难题。项目部联合设计单位，邀请局、公司领导亲临现场指导。并通过成立 QC 小组对这一难题进行攻关，QC 成果还获得中施协二等奖。同时形成了预应力索桁架点支式玻璃幕墙施工工法。由于在处理桁架结构，玻璃与拉索的相互作用方面效果明显，故有明显的社会效益和经济效益。2．工法特点2.1 预应力索桁架点支式玻璃幕墙具有承载能力强，体态轻快，造型美观，通透性好，结构简单，形式多样，视觉效果好等特点。2.2 运用全站仪、反射贴片进行三维坐标实测，测量准确、方便、直观。2.3 采纳多点内控法，以九宫格的形式进行划分，减少安装尺寸误差积累，有利于安装精度的控制与检测。2.4 根据实际尺寸，采纳计算机 3D 软件计算出玻璃的准确尺寸。3．适用范围适用于建筑高度不大于 150m、非抗震设计或抗震设防烈度为 6～8 度的民用建筑玻璃幕墙工程施工。4．工艺原理钢索作为桁架体系中的拉杆，与受压杆相结合作为玻璃的支承结构，通过施加预应力产生平面内刚度，构成预应力索杆结构体系。预应力拉杆结构的受力、支撑系统是由受拉杆件经合理组合，并施加一定的预应力所形成的。5．施工工艺流程及操作要点5.1 施工工艺流程 5.2 操作要点5.2.1 施工前准备：进行测量定位，测量出土建结构偏差，测量后需确定安装基准线。幕墙竖向立挺与横梁及各部分经纬仪、水准仪的水平标高线，为各个不同部位的幕墙确定三维方向的调准。5.2.2 预埋件的处理：水平索桁架的主受力索和斜向水平撑杆传递给主体结构的支座反力极大，所以对在主体结构上的预埋件的受力提出了很高的要求。在每一榀水平索桁架连接的楼板处设置了整体预埋钢架，确保幕墙在受最大荷载时的安全度。预埋件、连接件安装应确保标高偏差：≤20mm；表面平整偏差：≤5mm。在预埋件处理完毕后，即可进行连接件安装。连接件除了不锈钢和轻金...
