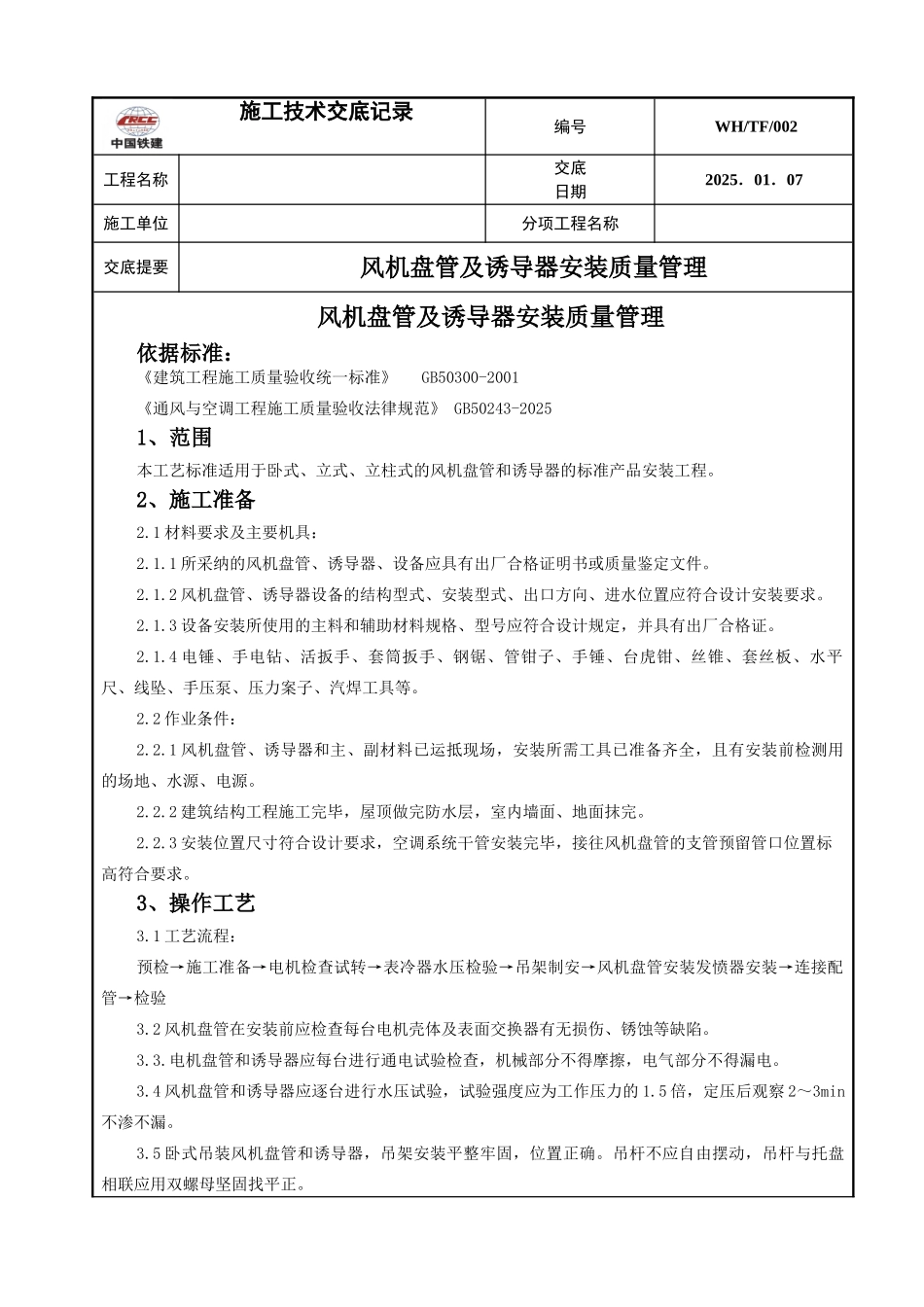

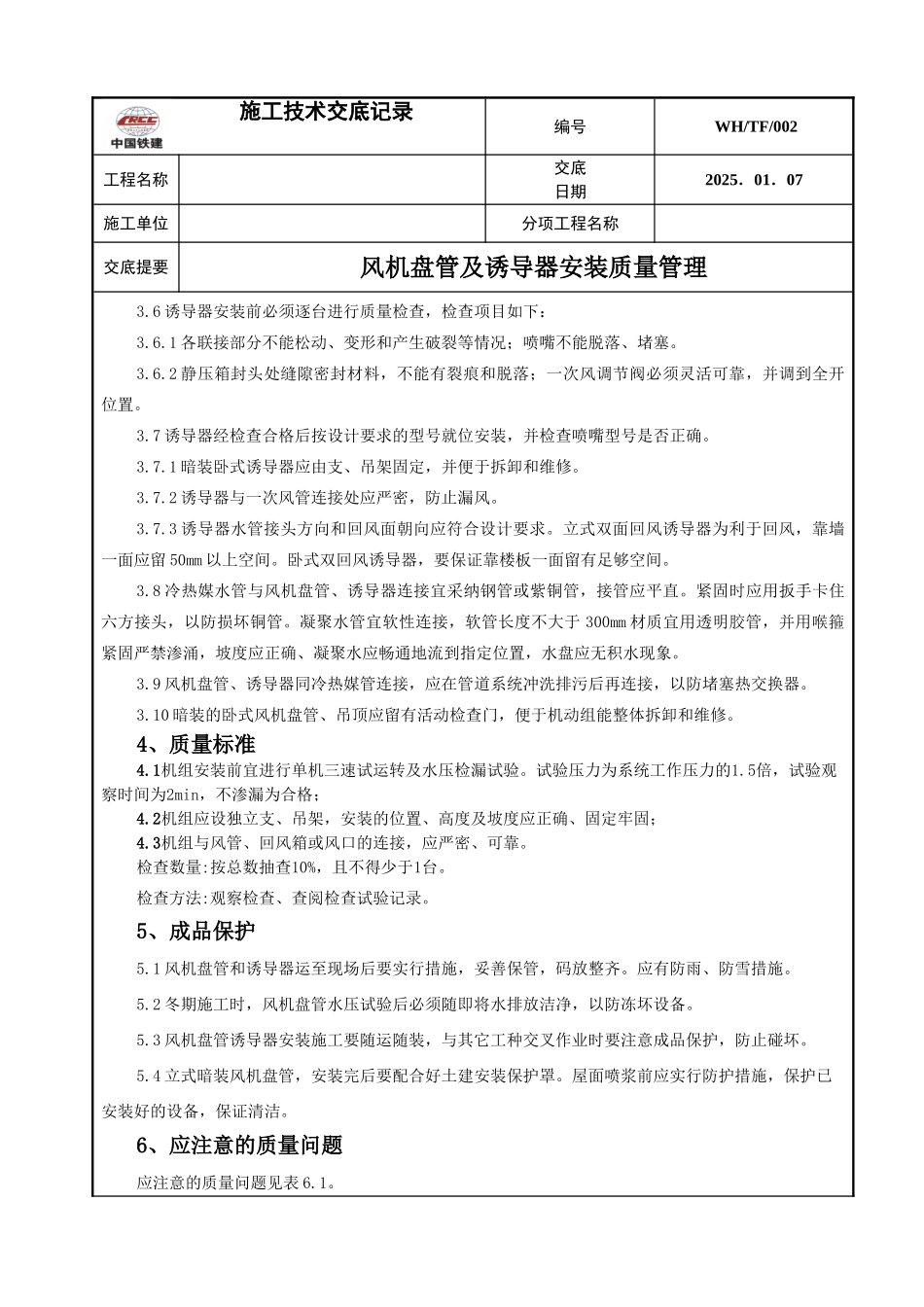

施工技术交底记录 编号 WH/TF/002工程名称交底日期2025．01．07施工单位分项工程名称交底提要风机盘管及诱导器安装质量管理风机盘管及诱导器安装质量管理依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《通风与空调工程施工质量验收法律规范》 GB50243-20251、范围本工艺标准适用于卧式、立式、立柱式的风机盘管和诱导器的标准产品安装工程。2、施工准备2.1 材料要求及主要机具：2.1.1 所采纳的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。2.1.2 风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。2.1.3 设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。2.1.4 电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。2.2 作业条件：2.2.1 风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。2.2.2 建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。2.2.3 安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。3、操作工艺3.1 工艺流程：预检→施工准备→电机检查试转→表冷器水压检验→吊架制安→风机盘管安装发愤器安装→连接配管→检验3.2 风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。3.3.电机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。3.4 风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的 1.5 倍，定压后观察 2～3min不渗不漏。3.5 卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。吊杆不应自由摆动，吊杆与托盘相联应用双螺母坚固找平正。 施工技术交底记录 编号 WH/TF/002工程名称交底日期2025．01．07施工单位分项工程名称交底提要风机盘管及诱导器安装质量管理3.6 诱导器安装前必须逐台进行质量检查，检查项目如下：3.6.1 各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。3.6.2 静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。3.7 诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。3.7.1 暗装卧式诱导器应由支、吊架固定，并便于拆卸和维修。3.7.2 诱导器与一次风管...
